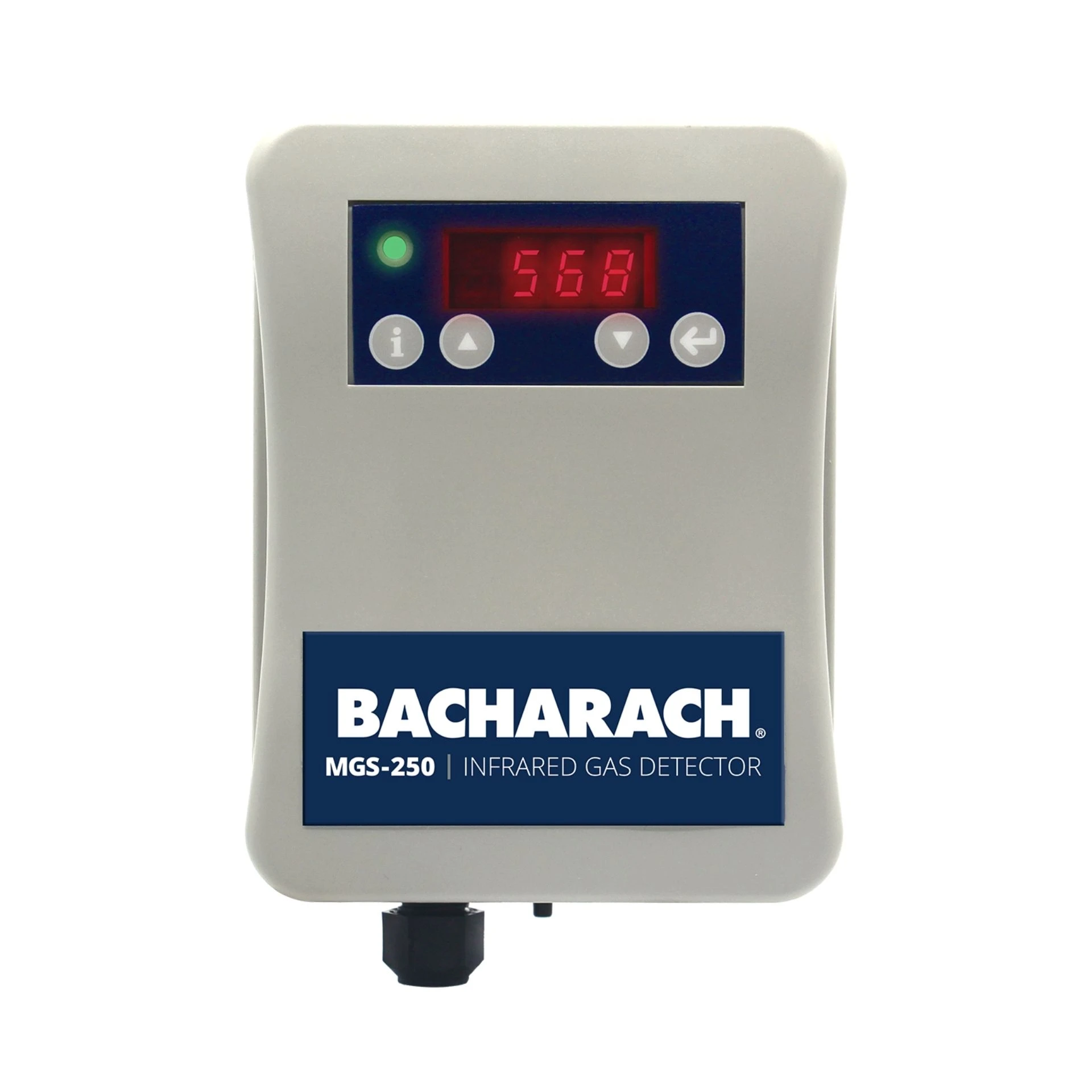

Skalibrowany czujnik zamienny MGS-250

Czym jest skalibrowany moduł czujnika MGS-250?

Czujnik zamienny stanowi zasadniczą część toru pomiarowego detektora gazu. To właśnie w module sensorycznym zachodzi proces identyfikowania obecności czynnika chłodniczego w atmosferze. Układ analizuje promieniowanie podczerwone pochłaniane przez cząsteczki monitorowanego gazu, a następnie przekształca uzyskany wynik w sygnał możliwy do przetworzenia przez elektronikę detektora.

Technologia NDIR, czyli niedyspersyjna spektroskopia podczerwieni, wykorzystywana jest w profesjonalnej detekcji gazów ze względu na stabilność, selektywność i długą żywotność elementu pomiarowego. W odróżnieniu od części technologii półprzewodnikowych pomiar nie opiera się na reakcji chemicznej zużywającej aktywną powierzchnię sensora. Pozwala to ograniczyć wpływ wielu typowych zanieczyszczeń i zapewnić długotrwałą eksploatację w instalacjach chłodniczych.

Określenie „skalibrowany” wskazuje, że moduł został przygotowany do pomiaru konkretnego czynnika albo określonej grupy gazów. Nie oznacza to jednak, że każdy czujnik MGS-250 można zastosować w dowolnym detektorze. Przed zamówieniem należy sprawdzić pełne oznaczenie dotychczasowego modułu, rodzaj czynnika chłodniczego, numer katalogowy, zakres pomiarowy oraz konfigurację urządzenia.

Przeznaczenie czujnika zamiennego

Skalibrowany sensor MGS-250 przeznaczony jest do przywracania sprawności kompatybilnego detektora podczerwonego. Modułu nie należy traktować jako samodzielnego urządzenia do monitorowania gazu. Czujnik współpracuje z obudową, płytą bazową, zasilaniem, komunikacją i układami wyjściowymi właściwymi dla platformy MGS-250.

Modułowa budowa urządzenia ułatwia obsługę serwisową. Jeżeli pozostałe elementy systemu są sprawne, możliwa jest wymiana zasadniczego modułu pomiarowego bez przebudowy okablowania i demontażu całego punktu detekcyjnego. Pozwala to ograniczyć czas przestoju, zmniejszyć ilość generowanych odpadów technicznych i racjonalnie wykorzystać sprawne elementy istniejącego systemu.

Tego rodzaju rozwiązanie jest szczególnie korzystne w rozbudowanych obiektach, w których działa wiele punktowych detektorów czynników chłodniczych. Zaplanowane magazynowanie odpowiednio dobranych części zamiennych pozwala skrócić czas reakcji służb technicznych i sprawniej realizować harmonogram przeglądów.

Technologia podczerwieni NDIR

Sposób działania czujnika opiera się na charakterystycznym pochłanianiu promieniowania podczerwonego przez cząsteczki gazu. Wewnątrz modułu znajduje się źródło promieniowania, odpowiednio ukształtowana komora pomiarowa oraz detektor analizujący zmianę natężenia sygnału. Gdy monitorowany czynnik chłodniczy pojawi się w atmosferze, część energii świetlnej zostaje pochłonięta. Wielkość tej zmiany może zostać powiązana ze stężeniem gazu.

Czujniki NDIR zapewniają dobrą powtarzalność i ograniczoną podatność na fałszywe alarmy powodowane przez obecność wielu gazów palnych lub toksycznych. Technologia podczerwieni jest również mniej podatna na krótkotrwałe zmiany temperatury i wilgotności niż niektóre tradycyjne technologie detekcyjne. Nie oznacza to jednak całkowitej odporności na warunki środowiskowe. Detektor należy zawsze eksploatować w zakresie parametrów określonych w dokumentacji technicznej.

Zaletą pomiaru optycznego jest możliwość długotrwałej pracy bez zużywania odczynnika chemicznego. Mimo to elementy optyczne, źródło promieniowania i układy elektroniczne podlegają naturalnemu starzeniu. Na kondycję urządzenia mogą wpływać pył, para wodna, oleje, aerozole, środki czyszczące, uszkodzenia mechaniczne oraz niewłaściwe warunki przechowywania.

Gazy i czynniki chłodnicze obsługiwane przez rodzinę MGS-250

Rodzina czujników MGS-250 obejmuje wiele wersji przeznaczonych do detekcji czynników stosowanych w instalacjach chłodniczych i klimatyzacyjnych. W zależności od numeru katalogowego dostępne są między innymi wykonania przygotowane dla popularnych czynników z grup CFC, HCFC, HFC i HFO.

Poszczególne moduły mogą być skalibrowane między innymi dla takich czynników jak R-22, R-123, R-134a, R-404A, R-407A, R-407C, R-407F, R-410A, R-422A, R-422D, R-427A, R-507, R-32, R-448A, R-449A, R-513A, R-452A i R-452B. W rodzinie produktowej występują również wykonania przeznaczone do wybranych czynników HFO, w tym HFO-1234yf, HFO-1234ze i HFO-1233zd.

Dostępna może być także wersja szerokopasmowa przeznaczona do ogólnego wykrywania halogenowanych czynników chłodniczych. Sensory selektywne dla określonego medium zapewniają jednak charakterystykę przygotowaną dla wskazanego gazu. Wariant szerokopasmowy i wersja dedykowana nie powinny być zamieniane bez uprzedniego sprawdzenia wymagań projektu.

Lista obsługiwanych mediów może zależeć od daty produkcji, rynku dystrybucji i dostępności części. Zawsze należy kierować się pełnym numerem katalogowym oraz informacją wskazaną na etykiecie modułu. Sam wygląd obudowy nie jest wystarczającą podstawą do potwierdzenia kompatybilności.

Zakres pomiarowy i czułość detekcji

MGS-250 został opracowany z myślą o wykrywaniu niskich stężeń czynników chłodniczych. Typowy zakres pomiarowy rodziny urządzeń wynosi do kilku tysięcy części na milion. Konkretne parametry zależą od wersji sensora, monitorowanego gazu i ustawień urządzenia. Z tego względu nie należy przypisywać jednego zakresu wszystkim modułom zamiennym.

Wartość prezentowana na wyświetlaczu detektora informuje o oszacowanym stężeniu gazu w miejscu instalacji punktu pomiarowego. Odczyt nie opisuje automatycznie średniego stężenia w całym pomieszczeniu. Rozprzestrzenianie się czynnika zależy bowiem od jego właściwości, wentylacji, temperatury, lokalizacji źródła wycieku oraz przeszkód znajdujących się w przestrzeni chronionej.

Czułość sensora należy odróżnić od ustawionego progu alarmowego. Minimalny poziom, który czujnik może rozpoznać, nie musi być równy wartości uruchamiającej alarm. Progi alarmowe konfiguruje się zgodnie z wymaganiami instalacji, analizą ryzyka, dokumentacją urządzenia i obowiązującymi zasadami bezpieczeństwa chłodniczego.

Korzyści z zastosowania skalibrowanego czujnika MGS-250

• Gotowy moduł pomiarowy – czujnik przygotowany pod kątem wskazanego czynnika chłodniczego ułatwia planową wymianę serwisową.
• Technologia NDIR – optyczna metoda detekcji zapewnia stabilny pomiar i ogranicza wpływ wielu gazów zakłócających.
• Modułowa budowa – wymiana części detekcyjnej nie wymaga automatycznej likwidacji kompletnego punktu pomiarowego.
• Ograniczenie kosztów serwisowych – możliwe jest wykorzystanie sprawnej podstawy montażowej, okablowania i pozostałych elementów instalacji.
• Skrócenie przestoju – właściwie zaplanowana wymiana może szybko przywrócić zdolność monitorowania atmosfery.
• Wiele wersji gazowych – rodzina obejmuje modele skalibrowane dla licznych czynników stosowanych w chłodnictwie i klimatyzacji.
• Integracja z istniejącą automatyką – po wymianie zachowane mogą pozostać dostępne w urządzeniu interfejsy analogowe, komunikacja Modbus i przekaźnik.
• Wsparcie kontroli wycieków – szybkie wykrycie wzrostu stężenia pomaga ograniczyć straty czynnika i skrócić czas poszukiwania nieszczelności.

Zastosowanie w instalacjach chłodniczych i HVAC-R

Czujniki zamienne do MGS-250 wykorzystywane są w detektorach pracujących w maszynowniach chłodniczych, agregatorniach, zakładach spożywczych, chłodniach, mroźniach, magazynach, centrach logistycznych i obiektach przemysłowych. Punktowa detekcja pozwala monitorować przestrzeń w pobliżu agregatów, sprężarek, zaworów, wymienników oraz połączeń instalacji szczególnie narażonych na powstawanie nieszczelności.

System może znaleźć zastosowanie również w budynkach komercyjnych i użyteczności publicznej wyposażonych w rozbudowane instalacje klimatyzacyjne. Hotele, centra handlowe, biurowce, szpitale, laboratoria, obiekty sportowe i serwerownie wykorzystują znaczne ilości czynników chłodniczych. Odpowiednio rozmieszczone detektory pomagają wcześniej rozpoznać awarię i uruchomić przyjętą procedurę techniczną.

W zakładach przemysłowych sygnał z detektora może odpowiadać nie tylko za lokalne ostrzeganie personelu. Wyjście przekaźnikowe lub komunikacyjne może zostać wykorzystane do przesłania informacji do centrali, systemu BMS albo sterownika odpowiedzialnego za wentylację. Ostateczna logika działania zależy od projektu instalacji i powinna zostać zweryfikowana przez wykwalifikowanego integratora.

Znaczenie wczesnego wykrywania wycieków

Wyciek czynnika chłodniczego może powodować obniżenie wydajności instalacji, zwiększenie zużycia energii, nieprawidłową temperaturę pracy urządzeń i przyspieszone zużycie podzespołów. Wczesna identyfikacja nieszczelności umożliwia szybsze rozpoczęcie diagnostyki i ograniczenie kosztów związanych z utratą medium.

Monitorowanie wycieków ma również znaczenie środowiskowe. Wiele czynników chłodniczych charakteryzuje się wysokim współczynnikiem wpływu na globalne ocieplenie. Kontrola szczelności i szybkie reagowanie na alarm pomagają ograniczać emisje oraz wspierają realizację obowiązków eksploatacyjnych dotyczących instalacji chłodniczych.

Detektor nie zastępuje okresowej kontroli szczelności ani profesjonalnego lokalizatora wycieków. Pełni funkcję ciągłego nadzoru nad określonym punktem. Po wystąpieniu alarmu źródło nieszczelności powinno zostać zlokalizowane przy użyciu odpowiedniego sprzętu serwisowego przez osobę posiadającą wymagane kompetencje.

Wymiana czujnika MGS-250

Wymiana modułu powinna być wykonywana przez wykwalifikowany personel techniczny zgodnie z instrukcją producenta. Przed rozpoczęciem pracy należy zabezpieczyć obwody elektryczne i uwzględnić urządzenia sterowane przez wyjścia alarmowe. Niespodziewane uruchomienie wentylacji, sygnalizatora lub zaworu może stworzyć zagrożenie albo zakłócić pracę obiektu.

Technik powinien zweryfikować numer katalogowy nowego modułu, rodzaj gazu i zgodność z podstawą montażową. Element należy instalować w sposób chroniący złącza przed zabrudzeniem, wilgocią i uszkodzeniem mechanicznym. Niedopuszczalne jest wymuszanie połączenia, modyfikowanie złączy albo stosowanie przypadkowych adapterów.

Po zamontowaniu czujnika należy sprawdzić poprawność uruchomienia, wskazania wyświetlacza, sygnalizację świetlną, alarm akustyczny, przekaźnik oraz komunikację z urządzeniami zewnętrznymi. Zakres testu końcowego powinien odpowiadać dokumentacji technicznej i procedurze obowiązującej w danym zakładzie.

Sama obecność odczytu na wyświetlaczu nie potwierdza sprawności kompletnego toru bezpieczeństwa. Konieczne jest sprawdzenie, czy sygnał dociera do wszystkich współpracujących elementów, takich jak centrala, BMS, wentylacja awaryjna, sygnalizatory i zawory odcinające.

Kalibracja fabryczna a test po montażu

Fabryczne skalibrowanie czujnika ogranicza zakres regulacji wymaganej podczas wymiany, ale nie zwalnia z przeprowadzenia kontroli funkcjonalnej. Po instalacji należy potwierdzić prawidłową reakcję kompletnego urządzenia. Test pozwala wykryć problemy związane z zasilaniem, konfiguracją, okablowaniem albo nieprawidłową współpracą elementów automatyki.

W zależności od procedury możliwe jest przeprowadzenie testu z użyciem odpowiedniego gazu wzorcowego lub zastosowanie funkcji diagnostycznych przewidzianych przez producenta. Gaz testowy musi odpowiadać typowi czujnika, a jego podawanie powinno odbywać się za pomocą właściwego osprzętu i przy zachowaniu wymaganego przepływu.

Nieprawidłowo wykonany test może doprowadzić do błędnej oceny stanu urządzenia. Podanie niewłaściwego gazu, zbyt wysokiego stężenia, niekontrolowanego przepływu albo zanieczyszczonej mieszanki może zakłócić wynik. Wszystkie czynności powinny odbywać się zgodnie z aktualną instrukcją MGS-250.

Prawidłowa lokalizacja punktu detekcyjnego

Nawet prawidłowo skalibrowany sensor nie zapewni skutecznej ochrony, jeżeli detektor zostanie zamontowany w niewłaściwym miejscu. Lokalizację należy dobierać z uwzględnieniem potencjalnych źródeł emisji, właściwości czynnika, ruchu powietrza, wentylacji, przeszkód oraz sposobu wykorzystania pomieszczenia.

Urządzenie nie powinno znajdować się w miejscu stale omywanym przez silny strumień świeżego powietrza, ponieważ może to rozcieńczać gaz i opóźniać alarm. Należy również unikać obszarów narażonych na bezpośrednie zalewanie, intensywną kondensację, drgania, uszkodzenia mechaniczne oraz przypadkowe zasłonięcie przez wyposażenie obiektu.

Detektor powinien pozostawać dostępny dla personelu serwisowego. Konieczne jest zachowanie możliwości odczytania wskazań, przeprowadzenia testu i bezpiecznej wymiany modułu. Jeżeli po instalacji zmieniono układ pomieszczenia albo sposób działania wentylacji, zasadność dotychczasowej lokalizacji warto ocenić ponownie.

Konserwacja systemu detekcji czynnika chłodniczego

Regularna obsługa techniczna pozwala utrzymać system w stanie gotowości. Harmonogram konserwacji powinien określać częstotliwość oględzin, testów funkcjonalnych, kontroli sygnalizacji i sprawdzania komunikacji. Terminy należy ustalać na podstawie instrukcji, warunków środowiskowych oraz wymagań obowiązujących w obiekcie.

Podczas oględzin warto zwrócić uwagę na stan obudowy, widoczność wyświetlacza, drożność otworów sensora, kondycję przewodów i sposób zamocowania urządzenia. Warstwa pyłu, farby, oleju lub zabrudzeń może ograniczać kontakt czujnika z atmosferą i wydłużać czas reakcji.

Do czyszczenia nie należy stosować agresywnych środków chemicznych bez potwierdzenia ich dopuszczalności. Opary rozpuszczalników, silikony i aerozole technologiczne mogą wpływać na elementy detekcyjne. Czyszczenie urządzenia powinno odbywać się metodą przewidzianą przez producenta.

Dokumentacja wymiany i identyfikowalność czujnika

Każda wymiana modułu powinna zostać udokumentowana. W protokole warto zapisać datę, lokalizację detektora, numer katalogowy i numer seryjny nowej części, monitorowany czynnik chłodniczy oraz wynik testu końcowego. Tak prowadzona dokumentacja ułatwia zarządzanie większą instalacją i planowanie kolejnych czynności serwisowych.

W obiektach posiadających wiele czujników różnych gazów szczególnego znaczenia nabiera czytelne oznaczenie punktów detekcyjnych. Pozwala ono uniknąć pomyłek podczas zamawiania części i ogranicza ryzyko zainstalowania niewłaściwego wariantu sensora.

Historia serwisowa pomaga również rozpoznawać powtarzające się usterki. Jeżeli moduły zainstalowane w jednej lokalizacji wymagają nietypowo częstej wymiany, przyczyną może być niekorzystne środowisko, zalewanie, silne zabrudzenie, drgania albo kontakt z substancjami zakłócającymi.

Jak dobrać właściwy czujnik zamienny?

Dobór należy rozpocząć od odczytania danych z etykiety dotychczasowego urządzenia. Najważniejsze informacje to pełny numer katalogowy, rodzaj gazu, wariant sensora oraz oznaczenie podstawy montażowej. Jeżeli etykieta jest nieczytelna, warto wykonać zdjęcia urządzenia i przekazać je dostawcy wraz z informacją o czynniku używanym w instalacji.

Nie należy dobierać części wyłącznie na podstawie nazwy MGS-250. Rodzina obejmuje liczne wykonania różniące się charakterystyką gazową. Błędnie dobrany moduł może generować nieprawidłowe wskazania albo nie reagować zgodnie z przeznaczeniem systemu.

W przypadku modernizacji instalacji lub zmiany czynnika chłodniczego należy skonsultować możliwość zastosowania nowego wariantu czujnika. Zmiana modułu nie zawsze jest jedyną wymaganą czynnością. Konieczna może być aktualizacja konfiguracji, progów alarmowych, oznaczeń i dokumentacji technicznej.

• Sprawdź model i pełny numer katalogowy detektora.
• Potwierdź rodzaj czynnika chłodniczego w instalacji.
• Zweryfikuj wersję szerokopasmową lub selektywną gazowo.
• Porównaj zakres pomiarowy oraz wymagane progi alarmowe.
• Sprawdź zgodność modułu z istniejącą podstawą montażową.
• Ustal wymagany sposób kontroli po przeprowadzeniu wymiany.

Dla kogo przeznaczony jest skalibrowany sensor MGS-250?

Produkt przeznaczony jest dla profesjonalnych serwisów chłodniczych, instalatorów HVAC-R, integratorów systemów bezpieczeństwa, administratorów nieruchomości, działów utrzymania ruchu i zakładów wykorzystujących stacjonarne instalacje chłodnicze. Moduł może być również stosowany przez wyspecjalizowane firmy wykonujące okresowe przeglądy detekcji gazów.

Czujnik nie jest przeznaczony do samodzielnego montażu przez osoby bez odpowiedniego przygotowania. Prace dotyczą urządzenia zasilanego elektrycznie i współpracującego z układami alarmowymi. Nieprawidłowa wymiana mogłaby doprowadzić do utraty ochrony, fałszywego poczucia bezpieczeństwa albo niekontrolowanego uruchomienia urządzeń wykonawczych.

Najważniejsze informacje przed zakupem

• Produkt jest modułem zamiennym, a nie kompletnym detektorem gazu z podstawą montażową.
• Wariant czujnika należy dopasować do konkretnego czynnika chłodniczego.
• Moduły selektywne i szerokopasmowe mogą różnić się dokładnością oraz zastosowaniem.
• Przed zamówieniem należy zweryfikować pełny numer katalogowy.
• Montaż powinien zostać przeprowadzony przez kompetentny personel techniczny.
• Po wymianie wymagane jest sprawdzenie całego toru alarmowego.
• Czujnik powinien być przechowywany w oryginalnym opakowaniu do czasu montażu.
• Rzeczywiste parametry zależą od konkretnego wariantu gazowego produktu.

Skalibrowany czujnik MGS-250 jako element odpowiedzialnego utrzymania instalacji

Sprawny system detekcji gazu stanowi ważny element organizacji bezpieczeństwa w obiektach chłodniczych i klimatyzacyjnych. Regularna kontrola detektorów oraz terminowa wymiana zużytych modułów pozwalają ograniczyć ryzyko niezauważonego wycieku. Ma to znaczenie dla ochrony personelu, zachowania ciągłości procesów i ograniczania strat ekonomicznych.

Zastosowanie skalibrowanego czujnika przeznaczonego do platformy MGS-250 pozwala zachować kompatybilność z istniejącym systemem. Moduł może współpracować z lokalnym wyświetlaczem, sygnalizatorem oraz wyjściami detektora, dzięki czemu nie jest konieczne projektowanie kompletnego punktu od początku.

Największe korzyści daje połączenie odpowiednio dobranej części z profesjonalnym serwisem, prawidłową lokalizacją urządzenia i regularną kontrolą funkcjonalną. Nawet najlepszy moduł nie zastąpi właściwego projektu, dokumentacji, wentylacji i procedur reagowania na alarm.

Podsumowanie

Skalibrowany czujnik zamienny MGS-250 jest profesjonalnym modułem podczerwonym przeznaczonym do przywracania sprawności systemów detekcji wycieków czynników chłodniczych. Technologia NDIR zapewnia stabilne monitorowanie stężenia gazu, długą żywotność i ograniczoną podatność na wiele typowych zakłóceń występujących w środowisku technicznym.

Szeroka gama wariantów pozwala dopasować czujnik do wielu czynników stosowanych w chłodnictwie i klimatyzacji. Warunkiem prawidłowego działania jest dokładne zidentyfikowanie gazu, numeru katalogowego i rodzaju modułu. Wygląd zewnętrzny części nie może być jedynym kryterium wyboru.

Modułowa wymiana pozwala wykorzystać sprawną podstawę, okablowanie i infrastrukturę istniejącego detektora. Dzięki temu możliwe jest ograniczenie czasu przestoju oraz kosztów obsługi systemu. Po montażu należy jednak przeprowadzić kontrolę funkcjonalną, zweryfikować transmisję sygnałów i udokumentować wykonane prace.

Prawidłowo dobrany i profesjonalnie zamontowany czujnik MSA Bacharach MGS-250 wspiera ciągłe monitorowanie maszynowni chłodniczych, pomieszczeń technicznych, zakładów przemysłowych i obiektów komercyjnych. Jest to istotny element systemu wczesnego ostrzegania, który pomaga szybciej identyfikować wycieki, ograniczać emisję czynnika i utrzymywać instalację chłodniczą w bezpiecznym stanie technicznym.
