MGS-250

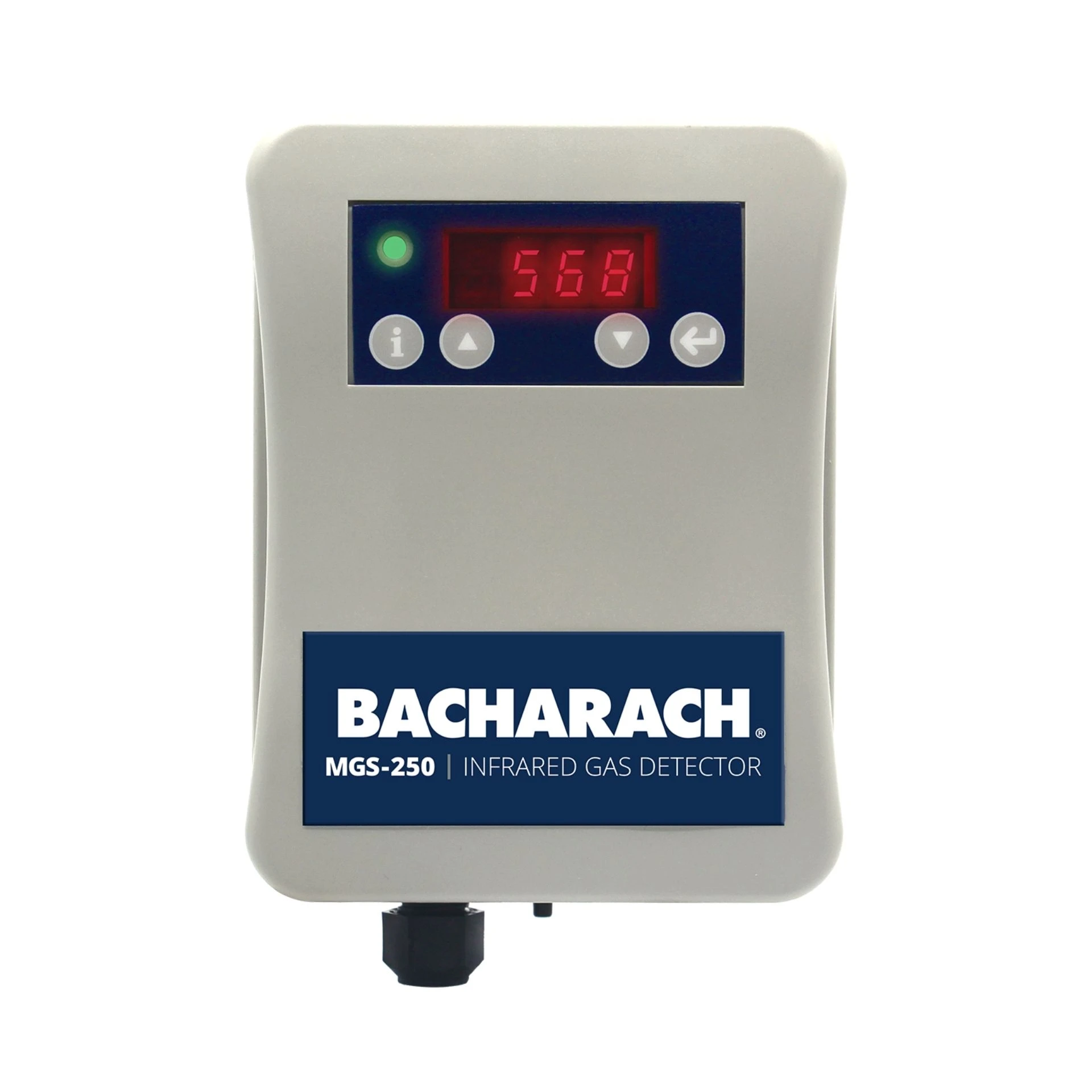

Bacharach MGS-250 to zaawansowany stacjonarny detektor gazów chłodniczych wykorzystujący technologię podczerwieni NDIR (Non-Dispersive Infrared), zaprojektowany do monitorowania wycieków czynników chłodniczych w instalacjach HVAC/R, maszynowniach chłodniczych, centralach klimatyzacyjnych, mroźniach, chłodniach, supermarketach oraz obiektach przemysłowych. Urządzenie zostało stworzone z myślą o spełnieniu wymagań norm bezpieczeństwa takich jak ASHRAE 15, EN 378, CSA-B52 oraz przepisów środowiskowych dotyczących ograniczania emisji fluorowanych gazów cieplarnianych.

Model MGS-250 przez wiele lat stanowił jeden z najpopularniejszych punktowych detektorów czynnika chłodniczego w ofercie Bacharach. Dzięki wykorzystaniu sprawdzonego sensora NDIR urządzenie oferuje wyjątkową odporność na zmiany temperatury, wilgotności oraz zakłócenia wywołane obecnością innych gazów. W praktyce oznacza to znacznie mniejszą liczbę fałszywych alarmów w porównaniu z tradycyjnymi sensorami półprzewodnikowymi stosowanymi w wielu konkurencyjnych rozwiązaniach.

Przeznaczenie detektora Bacharach MGS-250

Podstawowym zadaniem detektora jest ciągłe monitorowanie stężenia czynnika chłodniczego w powietrzu i sygnalizowanie potencjalnego wycieku zanim osiągnie on poziom mogący stanowić zagrożenie dla personelu lub instalacji. MGS-250 może pracować zarówno jako samodzielny punkt detekcyjny wyposażony we własny alarm wizualny i akustyczny, jak również jako element większego systemu monitoringu współpracującego z centralami BMS, BAS oraz kontrolerami Bacharach.

Urządzenie posiada wyświetlacz LED prezentujący aktualne stężenie gazu, wyjścia analogowe umożliwiające przesyłanie sygnału do automatyki budynkowej oraz komunikację Modbus RTU pozwalającą integrować detektor z nowoczesnymi systemami nadzoru.

Technologia podczerwieni NDIR

Sercem MGS-250 jest wieloletni sensor NDIR. Rozwiązanie to wykorzystuje charakterystyczne pasmo absorpcji promieniowania podczerwonego przez określone cząsteczki gazów. Dzięki temu detektor nie reaguje na większość substancji zakłócających i zapewnia znacznie większą stabilność pomiarową niż sensory elektrochemiczne lub półprzewodnikowe.

W praktyce użytkownik otrzymuje urządzenie zdolne do pracy przez wiele lat bez konieczności częstych interwencji serwisowych. Żywotność sensora może wynosić nawet od 5 do 7 lat, co przekłada się na niski koszt eksploatacji oraz ograniczenie liczby przestojów instalacji.

Najważniejsze cechy Bacharach MGS-250

• Technologia pomiarowa NDIR zapewniająca wysoką stabilność i niezawodność detekcji czynników chłodniczych.
• Wykrywanie szerokiej gamy gazów chłodniczych, w tym czynników z grup CFC, HCFC, HFC oraz HFO.
• Dostępność wersji Broadband do wykrywania wielu czynników oraz modeli dedykowanych dla konkretnych gazów chłodniczych.
• Szybka identyfikacja wycieków pozwalająca ograniczyć straty czynnika oraz zmniejszyć ryzyko awarii instalacji.
• Zakres pomiarowy do 3500 ppm umożliwiający monitorowanie zarówno niewielkich, jak i większych wycieków.
• Wbudowany alarm optyczny i akustyczny zwiększający bezpieczeństwo personelu oraz obiektu.
• Czytelny wyświetlacz LED prezentujący aktualne stężenie gazu oraz informacje diagnostyczne.
• Komunikacja Modbus RTU RS-485 umożliwiająca integrację z systemami BMS, BAS i automatyką budynkową.
• Konfigurowalne wyjścia analogowe 4-20 mA, 0-5 V, 0-10 V, 1-5 V oraz 2-10 V.
• Programowalny przekaźnik alarmowy do sterowania wentylacją, sygnalizatorami oraz innymi urządzeniami bezpieczeństwa.
• Odporność na zmiany temperatury i wilgotności ograniczająca ryzyko fałszywych alarmów.
• Długa żywotność sensora wynosząca nawet kilka lat przy zachowaniu wysokiej dokładności pomiarowej.
• Zasilanie 24 VAC lub 24 VDC ułatwiające integrację z istniejącą infrastrukturą techniczną.
• Zgodność z wymaganiami norm i przepisów dotyczących bezpieczeństwa instalacji chłodniczych.
• Kompaktowa obudowa umożliwiająca szybki montaż w maszynowniach, chłodniach, mroźniach oraz pomieszczeniach technicznych.
• Idealne rozwiązanie dla supermarketów, centrów logistycznych, zakładów przemysłowych, chłodni i instalacji HVAC/R.

Zastosowania detektora Bacharach MGS-250

Bacharach MGS-250 znajduje zastosowanie wszędzie tam, gdzie konieczne jest stałe monitorowanie obecności czynników chłodniczych w powietrzu. Detektor sprawdza się zarówno w obiektach przemysłowych, jak i komercyjnych, technicznych oraz usługowych, w których instalacje chłodnicze lub klimatyzacyjne pracują w trybie ciągłym i wymagają szybkiej reakcji w przypadku nieszczelności.

• Maszynownie chłodnicze – urządzenie może być montowane w pomieszczeniach technicznych, w których znajdują się agregaty, sprężarki, zawory, rozdzielacze oraz inne elementy instalacji chłodniczej szczególnie narażone na ryzyko wycieku.
• Chłodnie i mroźnie – MGS-250 pozwala monitorować atmosferę w przestrzeniach magazynowych, gdzie przechowywane są produkty spożywcze, farmaceutyczne lub inne towary wymagające kontrolowanej temperatury.
• Supermarkety i sklepy wielkopowierzchniowe – detektor jest odpowiedni do nadzoru instalacji chłodniczych obsługujących lady chłodnicze, regały mroźnicze, komory zaplecza oraz centralne systemy chłodzenia.
• Centra logistyczne i magazyny dystrybucyjne – urządzenie wspiera bezpieczeństwo obiektów, w których funkcjonują rozbudowane układy chłodnicze odpowiedzialne za utrzymanie łańcucha chłodniczego.
• Zakłady przemysłu spożywczego – MGS-250 może być stosowany w przetwórniach mięsa, mleczarniach, browarach, zakładach produkcji mrożonek oraz innych obiektach wymagających stabilnej pracy technologii chłodniczej.
• Instalacje HVAC/R – detektor sprawdza się w systemach klimatyzacji, wentylacji i chłodnictwa, szczególnie tam, gdzie wykorzystywane są czynniki HFC, HCFC, CFC lub HFO.
• Budynki biurowe i komercyjne – urządzenie może nadzorować pomieszczenia techniczne, dachowe układy klimatyzacyjne oraz centrale obsługujące komfort cieplny użytkowników budynku.
• Szpitale, laboratoria i obiekty specjalistyczne – MGS-250 może być wykorzystywany w miejscach, gdzie bezpieczeństwo instalacji chłodniczych ma bezpośredni wpływ na ciągłość pracy aparatury, przechowywanie próbek lub komfort użytkowników.
• Centra danych i serwerownie – detektor może wspierać monitoring instalacji chłodzenia precyzyjnego, które odpowiadają za utrzymanie właściwej temperatury pracy infrastruktury IT.
• Obiekty przemysłowe – produkt nadaje się do stosowania w halach produkcyjnych, pomieszczeniach technologicznych oraz strefach, w których awaria układu chłodniczego mogłaby prowadzić do przestojów lub strat finansowych.

Dzięki możliwości wyboru wersji szerokopasmowej lub konfiguracji dedykowanej konkretnemu czynnikowi chłodniczemu, Bacharach MGS-250 można dopasować do wielu typów instalacji. Urządzenie pomaga szybko wykrywać nieszczelności, ograniczać emisję gazów chłodniczych, chronić personel oraz wspierać bezpieczną i ekonomiczną eksploatację systemów chłodniczych.

Oferta MGS-250 została podzielona na dwa podstawowe warianty funkcjonalne:

• Wersja Broadband (szerokopasmowa)
• Wersje Gas Specific (dedykowane konkretnym czynnikom)

Wersja Broadband

Wariant szerokopasmowy został opracowany z myślą o ogólnym wykrywaniu obecności czynników chłodniczych. Jest szczególnie popularny w aplikacjach, w których użytkownik chce wykrywać wycieki różnych czynników chłodniczych bez konieczności stosowania dedykowanego sensora dla każdego medium.

Rozwiązanie sprawdza się między innymi w maszynowniach, centrach logistycznych, magazynach chłodniczych oraz obiektach przemysłowych posiadających różne układy chłodnicze. Sensor szerokopasmowy wykrywa obecność wielu grup czynników chłodniczych obejmujących CFC, HCFC, HFC oraz część czynników HFO.

Największą zaletą tej konfiguracji jest elastyczność. Instalator nie musi dokładnie dopasowywać sensora do jednego rodzaju gazu. W obiektach podlegających modernizacjom daje to dużą swobodę eksploatacyjną.

Wersje Gas Specific

Drugą grupę stanowią detektory fabrycznie skalibrowane dla konkretnego czynnika chłodniczego. Każdy wariant posiada indywidualną charakterystykę pomiarową zoptymalizowaną pod dane medium. Pozwala to osiągnąć większą dokładność wskazań oraz bardziej precyzyjne określanie rzeczywistego stężenia gazu w powietrzu.

Takie rozwiązanie jest szczególnie cenione w zastosowaniach wymagających zgodności z rygorystycznymi przepisami środowiskowymi oraz tam, gdzie kluczowa jest dokładna informacja o poziomie wycieku.

Dostępne wersje dla poszczególnych czynników chłodniczych

Na przestrzeni lat MGS-250 był oferowany w bardzo szerokiej gamie wariantów przeznaczonych dla najpopularniejszych czynników chłodniczych stosowanych w chłodnictwie komercyjnym, przemysłowym i klimatyzacji.

R134a

Jedna z najczęściej spotykanych konfiguracji. Stosowana w urządzeniach chłodniczych, instalacjach komercyjnych, agregatach skraplających oraz systemach klimatyzacyjnych. Wersja zapewnia wysoką dokładność pomiaru dla czynnika R134a.

R404A

Popularna konfiguracja przeznaczona dla supermarketów, chłodni oraz instalacji niskotemperaturowych. Ze względu na historyczną popularność tego czynnika model ten był często montowany w sklepach wielkopowierzchniowych.

R407C

Dedykowany wariant dla instalacji klimatyzacyjnych oraz układów komfortowego chłodzenia. Pozwala skutecznie monitorować wycieki jednego z najpopularniejszych czynników stosowanych w klimatyzacji komercyjnej.

R410A

Wersja przeznaczona dla nowoczesnych systemów VRF, VRV oraz agregatów klimatyzacyjnych wykorzystujących R410A. Dzięki wysokiej czułości umożliwia bardzo szybkie wykrywanie nieszczelności.

R448A

Konfiguracja przeznaczona dla ekologicznych modernizacji instalacji handlowych i przemysłowych. Czynnik R448A stał się jednym z najpopularniejszych zamienników dla R404A.

R449A

Jedna z najczęściej wybieranych wersji przez operatorów sieci handlowych. Detektor zapewnia dokładne monitorowanie wycieków w instalacjach wykorzystujących ten nowszy czynnik o obniżonym współczynniku GWP.

R450A

Wariant przeznaczony dla zastosowań średniotemperaturowych oraz modernizowanych układów wykorzystujących wcześniej R134a.

R452A

Konfiguracja stosowana w chłodnictwie transportowym oraz niektórych systemach komercyjnych.

R513A

Wersja przeznaczona dla użytkowników zastępujących R134a nowoczesnym czynnikiem o niższym wpływie na środowisko naturalne.

R1234yf

Dedykowany wariant dla nowoczesnych czynników HFO wykorzystywanych między innymi w sektorze motoryzacyjnym oraz specjalistycznych układach chłodniczych.

R1234ze

Konfiguracja przeznaczona dla zastosowań przemysłowych oraz układów wykorzystujących czynniki o bardzo niskim GWP.

R1233zd

Rozwiązanie stworzone dla nowoczesnych agregatów i instalacji wykorzystujących zaawansowane ekologiczne media chłodnicze.

Najważniejsze parametry techniczne

• Technologia pomiarowa NDIR.
• Obsługa pojedynczego punktu pomiarowego.
• Zakres pomiarowy do 3500 ppm.
• Konfigurowalne progi alarmowe.
• Wyjścia analogowe 4-20 mA.
• Wyjścia napięciowe 0-5 V, 0-10 V, 1-5 V oraz 2-10 V.
• Komunikacja Modbus RTU RS-485.
• Wbudowany przekaźnik alarmowy.
• Sygnalizacja akustyczna i optyczna.
• Żywotność sensora nawet 5-7 lat.
• Zasilanie 24 VAC lub 24 VDC.
• Kompaktowa obudowa do montażu ściennego.

Integracja z automatyką budynkową

Jednym z największych atutów MGS-250 jest możliwość integracji z systemami zarządzania budynkiem. Dzięki wyjściom analogowym oraz protokołowi Modbus urządzenie może współpracować z centralami wentylacyjnymi, systemami oddymiania, sterownikami chłodniczymi, centralami alarmowymi oraz platformami SCADA.

W przypadku wykrycia wycieku detektor może automatycznie uruchomić wentylację awaryjną, aktywować sygnalizatory optyczno-akustyczne lub wysłać informację do nadrzędnego systemu nadzoru technicznego.

Zastosowania przemysłowe

Bacharach MGS-250 znajduje zastosowanie w bardzo szerokim spektrum obiektów. Należą do nich maszynownie chłodnicze, centra logistyczne, magazyny mroźnicze, zakłady przetwórstwa spożywczego, hale produkcyjne, chłodnie farmaceutyczne, centra danych, szpitale, laboratoria oraz budynki biurowe wykorzystujące zaawansowane instalacje HVAC.

Dzięki szerokiej gamie wersji dedykowanych różnym czynnikom chłodniczym detektor może zostać idealnie dopasowany do specyfiki danej instalacji. Użytkownik otrzymuje rozwiązanie umożliwiające wykrywanie nawet niewielkich wycieków zanim doprowadzą one do awarii, strat finansowych lub zagrożenia dla personelu.

Bacharach MGS-250 to jeden z najbardziej rozpoznawalnych stacjonarnych detektorów czynników chłodniczych wykorzystujących technologię podczerwieni NDIR. Dostępność wersji szerokopasmowej Broadband oraz licznych konfiguracji Gas Specific dla czynników takich jak R134a, R404A, R407C, R410A, R448A, R449A, R450A, R452A, R513A, R1234yf, R1234ze czy R1233zd sprawia, że urządzenie może zostać idealnie dopasowane do praktycznie każdej instalacji chłodniczej lub klimatyzacyjnej. Wieloletnia żywotność sensora, stabilność pomiarowa, komunikacja Modbus oraz zgodność z międzynarodowymi normami bezpieczeństwa sprawiają, że MGS-250 pozostaje cenionym rozwiązaniem w branży HVAC/R i chłodnictwie przemysłowym.
