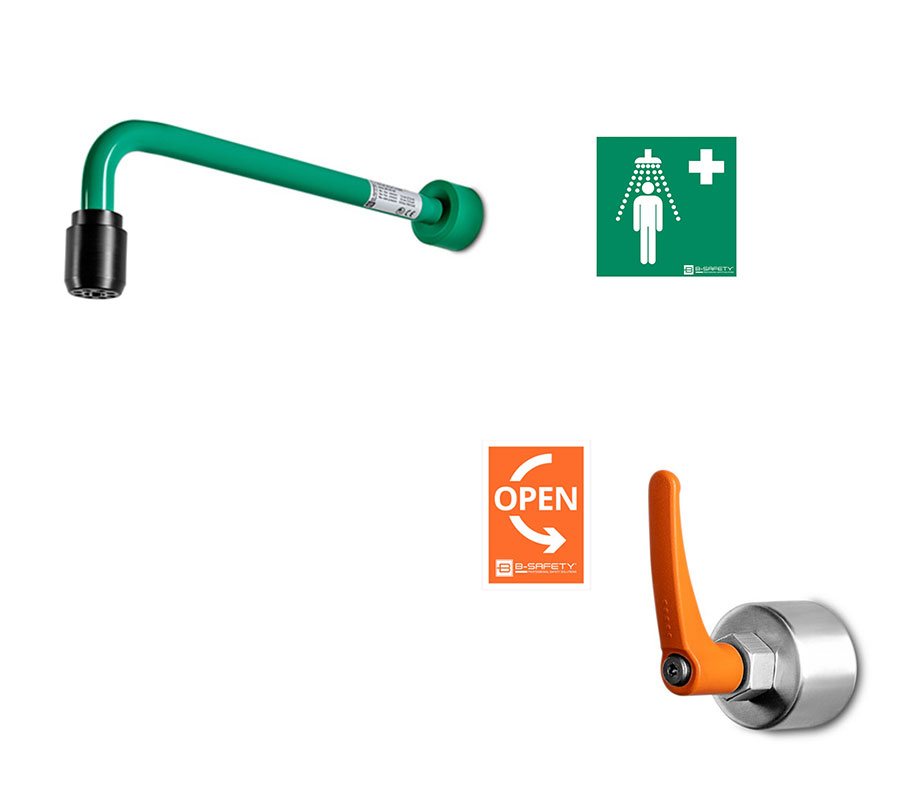

Prysznic bezpieczeństwa B-SAFETY mrozoodporny i samoodwadniający, ścienny BR 885 085

Prysznic bezpieczeństwa B-SAFETY BR 885 085 to specjalistyczny natrysk awaryjny przeznaczony do montażu ściennego w miejscach narażonych na działanie niskiej temperatury. Konstrukcja wykorzystuje trójdrogowy zawór kulowy montowany po chronionej przed mrozem stronie przegrody. Po zamknięciu dopływu mechanizm automatycznie umożliwia opróżnienie zewnętrznej części instalacji, ograniczając ryzyko pozostawania w niej wody i powstawania zatorów lodowych.

Model został opracowany z myślą o zakładach przemysłowych, magazynach, rampach przeładunkowych, chłodniach, pomieszczeniach nieogrzewanych i zewnętrznych stanowiskach technologicznych. Prysznic może zostać zamontowany po zimnej stronie ściany, natomiast zawór sterujący dopływem wody pozostaje w części budynku zabezpieczonej przed temperaturą ujemną. Przedłużka trzpienia przechodzi przez przegrodę i łączy zawór z łatwo dostępną dźwignią uruchamiającą.

B-SAFETY BR 885 085 należy do serii ClassicLine i zapewnia wydajność wynoszącą 50 litrów na minutę. Automatyczny regulator przepływu pomaga uzyskać szeroki, równomierny i łagodny natrysk przeznaczony do spłukiwania substancji chemicznych ze skóry oraz odzieży. Urządzenie pracuje w zakresie dynamicznego ciśnienia wody od 1,5 do 3 bar.

Prysznic uruchamia się za pomocą obrotowej dźwigni połączonej z trójdrogowym zaworem kulowym. Otwarcie zaworu kieruje wodę do głowicy, natomiast jego zamknięcie odcina zasilanie i jednocześnie otwiera drogę odpływu dla cieczy znajdującej się w zewnętrznej części urządzenia. Takie rozwiązanie usuwa wodę z odcinka narażonego na mróz bez konieczności ręcznego opróżniania instalacji po każdym uruchomieniu.

Najważniejsze zalety B-SAFETY BR 885 085

• konstrukcja przeznaczona do miejsc narażonych na temperaturę ujemną,
• automatyczne opróżnianie zewnętrznej części instalacji po zamknięciu zaworu,
• trójdrogowy zawór kulowy montowany w strefie chronionej przed mrozem,
• ścienny montaż przez przegrodę budowlaną,
• standardowa przedłużka trzpienia o długości 800 mm,
• możliwość skrócenia przedłużki podczas montażu,
• wydajność wynosząca 50 litrów na minutę,
• automatyczny regulator stabilizujący przepływ wody,
• zakres ciśnienia roboczego od 1,5 do 3 bar,
• szeroki i równomierny strumień przeznaczony do spłukiwania ciała,
• samoodwadniająca głowica natryskowa,
• głowica wykonana z odpornego chemicznie tworzywa,
• konstrukcja głowicy odporna na korozję i ograniczająca odkładanie osadów,
• obracana o 90° dźwignia uruchamiająca,
• mechanizm niewymagający ciągłego przytrzymywania podczas płukania,
• pomarańczowa kolorystyka dźwigni poprawiająca jej widoczność,
• fotoluminescencyjne oznaczenie OPEN ułatwiające obsługę,
• ramię ścienne ze stali nierdzewnej,
• zielona powłoka proszkowa odporna na działanie wielu chemikaliów,
• przyłącze wody 3/4 cala z gwintem wewnętrznym,
• piktogram prysznica bezpieczeństwa znajdujący się w zestawie,
• konstrukcja odpowiednia do laboratoriów i wymagających zastosowań przemysłowych.

Mrozoodporny prysznic bezpieczeństwa do trudnych warunków

Standardowy prysznic awaryjny podłączony do instalacji wodnej nie powinien być montowany w przestrzeni, w której temperatura może spaść poniżej punktu zamarzania wody. Ciecz pozostająca w rurach może zmienić stan skupienia, zwiększyć swoją objętość i doprowadzić do uszkodzenia armatury. Zamarznięta woda może także całkowicie zablokować przepływ, przez co urządzenie nie zadziała w chwili wystąpienia zagrożenia.

B-SAFETY BR 885 085 rozwiązuje ten problem przez odpowiednie umieszczenie zaworu oraz zastosowanie funkcji samoodwadniania. Element sterujący dopływem wody znajduje się w ogrzewanej albo w inny sposób zabezpieczonej części budynku. Po stronie zimnej pozostaje ramię natrysku, głowica oraz fragment instalacji, który po zakończeniu użytkowania jest automatycznie opróżniany.

Konstrukcja jest przydatna wszędzie tam, gdzie trzeba zapewnić awaryjne płukanie skóry przy stanowisku znajdującym się w nieogrzewanym pomieszczeniu albo na zewnątrz budynku. Pozwala uniknąć prowadzenia stale wypełnionego wodą przewodu przez strefę narażoną na mróz. Prawidłowe działanie wymaga jednak zachowania odpowiedniego spadku i drożności odpływu.

Automatyczne opróżnianie po zamknięciu zaworu

Sercem systemu jest trójdrogowy zawór kulowy 3/4 cala. W pozycji roboczej zawór otwiera dopływ i kieruje wodę przez ramię do głowicy prysznica. Po ustawieniu dźwigni w pozycji zamkniętej zasilanie zostaje odcięte, a jednocześnie otwiera się skierowana w dół droga odwadniająca.

Woda znajdująca się w odcinku instalacji po zimnej stronie ściany może swobodnie wypłynąć. Dzięki temu ramię i przewody zewnętrzne nie pozostają napełnione po zakończeniu używania albo testu funkcjonalnego. Proces odbywa się automatycznie, bez konieczności stosowania osobnego ręcznego zaworu spustowego.

Miejsce wypływu wody z zaworu odwadniającego powinno zostać odpowiednio przygotowane. Instalacja musi umożliwiać swobodny odpływ cieczy i nie może zostać zablokowana przez brud, lód, elementy wyposażenia ani nieprawidłowo poprowadzony przewód. Odwadnianie grawitacyjne wymaga również właściwego ustawienia rur.

Mrozoodporność urządzenia zależy od prawidłowego wykonania całego układu. Zawór musi znajdować się w przestrzeni zabezpieczonej przed zamarzaniem, a część wystawiona na działanie niskiej temperatury musi opróżniać się całkowicie. Nieprawidłowy spadek instalacji albo niedrożny odpływ mogą powodować pozostawanie wody w przewodach.

Przedłużka trzpienia dopasowywana do grubości ściany

Zawór sterujący jest połączony z zewnętrzną dźwignią za pomocą przedłużki trzpienia. Standardowa długość elementu wynosi 800 mm. Przedłużkę można skrócić podczas montażu i dostosować ją do rzeczywistej grubości ściany, panelu albo innej przegrody budowlanej.

Możliwość dopasowania długości sprawia, że urządzenie może zostać zastosowane w budynkach o różnej konstrukcji. Przedłużka prowadzi ruch dźwigni do zaworu umieszczonego po ciepłej stronie. Prawidłowe ustawienie elementu ma znaczenie dla lekkiego i niezawodnego działania mechanizmu.

Miejsce przejścia przez ścianę zakrywa rozeta wykonana z tworzywa. Element poprawia estetykę montażu i osłania otwór instalacyjny. Przejście powinno zostać wykonane w sposób, który nie blokuje ruchu trzpienia i nie przenosi na niego niepożądanych naprężeń.

Dźwignia obrotowa z oznaczeniem OPEN

Prysznic uruchamiany jest za pomocą pomarańczowej dźwigni obracanej o 90°. Kontrastowa kolorystyka pozwala łatwo rozpoznać element sterujący na tle zielonego ramienia i pozostałego wyposażenia technicznego.

Mechanizm nie zamyka się samoczynnie. Po przekręceniu dźwigni prysznic pozostaje aktywny bez konieczności ciągłego przytrzymywania uchwytu. Osoba poszkodowana może dzięki temu ustawić się pod natryskiem i pozostawić obie ręce wolne.

Przy dźwigni znajduje się fotoluminescencyjne oznaczenie OPEN. Informacja jednoznacznie wskazuje sposób otwarcia zaworu i pomaga ograniczyć ryzyko nieprawidłowej obsługi podczas sytuacji awaryjnej. Właściwości fotoluminescencyjne poprawiają widoczność oznaczenia przy pogorszonym oświetleniu.

Uchwyt wykonany z odlewanego ciśnieniowo cynku posiada pomarańczowe wykończenie z tworzywa. Długość dźwigni wynosi około 110 mm. Element ma możliwość regulacji oraz zabezpieczenia narzędziowego, co pozwala prawidłowo ustawić jego położenie podczas montażu.

Wydajność 50 litrów na minutę

Standardowy model BR 885 085 zapewnia przepływ wynoszący 50 litrów na minutę. Zintegrowany automatyczny regulator odpowiada za utrzymanie właściwej wydajności i geometrii natrysku w zakresie dynamicznego ciśnienia od 1,5 do 3 bar.

Duża ilość wody umożliwia intensywne spłukiwanie substancji chemicznej z powierzchni skóry oraz odzieży. Strumień obejmuje szeroki obszar ciała i pozwala rozpocząć płukanie bez konieczności ręcznego kierowania głowicą.

Instalacja zasilająca powinna zapewniać wymagany przepływ przez cały okres działania prysznica. Podczas projektowania należy uwzględnić średnicę i długość rurociągu, straty na zaworach i połączeniach, różnicę wysokości oraz jednoczesną pracę innych odbiorników.

Parametry należy zweryfikować podczas rzeczywistego przepływu. Ciśnienie statyczne zmierzone przy zamkniętym zaworze nie potwierdza, że instalacja dostarczy odpowiednią ilość wody po uruchomieniu natrysku. Test powinien obejmować zarówno wydajność, jak i sposób rozprowadzania wody przez głowicę.

Wysokowydajna, samoodwadniająca głowica B-SAFETY

Głowica prysznica wykonana jest z czarnego tworzywa odpornego na oddziaływanie substancji chemicznych. Jej konstrukcja umożliwia szerokie i równomierne rozprowadzenie wody. Ograniczony, miękki natrysk został dostosowany do spłukiwania preparatów chemicznych z powierzchni skóry.

Głowica jest odporna na korozję, wytrzymała i w znacznym stopniu zabezpieczona przed odkładaniem osadów. Konstrukcja samoodwadniająca pozwala usunąć wodę pozostającą bezpośrednio w elemencie po zamknięciu zaworu.

Samoodwadnianie samej głowicy współpracuje z systemem opróżniania całego odcinka zewnętrznego. Po zamknięciu trójdrogowego zaworu woda odpływa w dół, a elementy znajdujące się po zimnej stronie nie pozostają niepotrzebnie napełnione.

Ramię ścienne ze stali nierdzewnej

Ramię prysznica wykonano ze stali nierdzewnej i pokryto zieloną, chemoodporną powłoką proszkową. Jego wysięg wynosi 470 mm. Odsunięcie głowicy od powierzchni ściany zapewnia przestrzeń umożliwiającą prawidłowe ustawienie użytkownika pod natryskiem.

Zielona kolorystyka zwiększa widoczność urządzenia i pozwala odróżnić prysznic ratunkowy od zwykłych elementów instalacji technologicznej. Czarna głowica oraz pomarańczowa dźwignia tworzą wyraźny kontrast i pomagają rozpoznać podstawowe elementy urządzenia.

Obszar bezpośrednio pod ramieniem musi pozostawać wolny. Nie wolno ustawiać tam palet, beczek, pojemników, regałów, wózków ani maszyn. Osoba poszkodowana powinna mieć możliwość natychmiastowego wejścia pod strumień bez omijania przeszkód.

Zastosowanie prysznica mrozoodpornego BR 885 085

• nieogrzewane hale produkcyjne i magazynowe,
• zewnętrzne stanowiska przeładunku chemikaliów,
• rampy załadunkowe oraz strefy rozładunku cystern,
• magazyny substancji niebezpiecznych, żrących i drażniących,
• chłodnie oraz obiekty pracujące w obniżonej temperaturze,
• zakłady chemiczne i petrochemiczne,
• oczyszczalnie ścieków i stacje uzdatniania wody,
• zewnętrzne stanowiska dozowania środków technologicznych,
• przemysł paliwowy i energetyczny,
• instalacje obsługiwane okresowo lub sezonowo,
• strefy składowania pojemników IBC i beczek,
• zakłady gospodarki odpadami,
• przemysł nawozowy oraz magazyny środków ochrony roślin,
• obiekty narażone na okresowe spadki temperatury,
• stanowiska zlokalizowane po zewnętrznej stronie ogrzewanego budynku.

Parametry techniczne B-SAFETY BR 885 085

Montaż przez przegrodę budowlaną

Trójdrogowy zawór kulowy powinien zostać umieszczony po ogrzewanej stronie ściany. Ramię i głowica znajdują się po stronie narażonej na działanie niskiej temperatury. Przedłużka trzpienia przechodzi przez przegrodę i pozwala sterować zaworem za pomocą zewnętrznej dźwigni.

Standardowy trzpień o długości 800 mm można skrócić na miejscu montażu. Pozwala to dopasować urządzenie do rzeczywistej grubości ściany. Przed ostatecznym połączeniem należy sprawdzić osiowość, swobodę ruchu oraz poprawne zamykanie i otwieranie zaworu.

Szczególnie ważne jest zapewnienie prawidłowego odwadniania. Rurociąg po zimnej stronie powinien mieć układ umożliwiający grawitacyjny odpływ wody. Nie mogą występować miejsca, w których ciecz będzie się gromadzić po zamknięciu zaworu.

Montaż, podłączenie i pierwsze uruchomienie należy powierzyć osobie posiadającej właściwe kwalifikacje. Po zakończeniu prac trzeba sprawdzić szczelność dopływu, pełną wydajność natrysku, działanie regulatora oraz całkowite opróżnianie zewnętrznego odcinka instalacji.

Oznakowanie punktu pierwszej pomocy

W zestawie znajduje się piktogram prysznica bezpieczeństwa zgodny z EN ISO 7010 i ASR A1.3. Samoprzylepny znak z folii PVC ma wymiary 150 × 150 mm, a przewidziana odległość jego rozpoznawania wynosi 15 metrów.

Przy dźwigni umieszczane jest dodatkowe oznaczenie OPEN o właściwościach fotoluminescencyjnych. Informacja ułatwia rozpoznanie mechanizmu i wskazuje prawidłowy kierunek obsługi zaworu. Oba oznaczenia powinny pozostawać czyste, dobrze widoczne i niezasłonięte przez wyposażenie.

Kontrola działania i konserwacja

Kontrola prysznica powinna obejmować nie tylko jakość natrysku, ale również skuteczność automatycznego odwadniania. Po zamknięciu zaworu należy potwierdzić, że woda swobodnie odpływa i nie pozostaje w odcinku znajdującym się poza ogrzewaną częścią budynku.

Należy sprawdzać ruch dźwigni, działanie zaworu, drożność odpływu, stan przedłużki trzpienia, szczelność przyłącza i stabilność ramienia. Test funkcjonalny powinien także potwierdzić przepływ 50 l/min oraz równomierny obraz natrysku.

Przed sezonem zimowym szczególną uwagę należy zwrócić na możliwość całkowitego opróżniania instalacji. Wszelkie niedrożności, nieszczelności albo miejsca zatrzymywania wody powinny zostać usunięte. Uszkodzony mechanizm samoodwadniający może ograniczyć ochronę urządzenia przed zamarzaniem.

Dlaczego warto wybrać B-SAFETY BR 885 085?

B-SAFETY BR 885 085 jest rozwiązaniem dla stanowisk, na których zwykły prysznic bezpieczeństwa byłby narażony na zamarznięcie. Trójdrogowy zawór umieszczony po chronionej stronie ściany odcina zasilanie i automatycznie opróżnia zewnętrzną część instalacji po zakończeniu płukania.

Wydajność 50 litrów na minutę, automatyczny regulator i szeroki strumień umożliwiają intensywne spłukiwanie substancji chemicznych ze skóry. Samoodwadniająca głowica oraz odpływ całego zewnętrznego odcinka pomagają utrzymać urządzenie w gotowości w okresach występowania temperatur ujemnych.

Możliwość skrócenia przedłużki trzpienia pozwala dopasować urządzenie do grubości przegrody. Kontrastowa dźwignia, oznaczenie OPEN i piktogram prysznica ułatwiają odnalezienie oraz intuicyjne uruchomienie punktu ratunkowego.

Mrozoodporny i samoodwadniający prysznic bezpieczeństwa B-SAFETY sprawdzi się przy rampach przeładunkowych, w nieogrzewanych halach, chłodniach, magazynach chemicznych oraz przy zewnętrznych instalacjach technologicznych. Model BR 885 085 łączy wysoką wydajność natrysku z rozwiązaniem konstrukcyjnym, które pomaga zabezpieczyć instalację przed skutkami pozostawania wody w strefie narażonej na mróz.
