Zestaw FAS TURBO FLOW WIND (2 osoby x 60m)

Kompletny system FAS Turbo Flow WIND 60 m dla 1 osoby z maską pełnotwarzową 3S

Kompletny system FAS Turbo Flow WIND 60 m dla jednej osoby to profesjonalny wężowy aparat świeżego powietrza przeznaczony do zabezpieczenia dróg oddechowych podczas pracy w szczególnie wymagających warunkach przemysłowych. Zestaw tworzy gotową konfigurację obejmującą dmuchawę FAS Turbo Flow WIND, modułowe przewody powietrzne o łącznej długości 60 metrów, dedykowane łączniki, pas biodrowy, podwójny przewód oddechowy oraz maskę pełnotwarzową 3S. Tak przygotowany układ umożliwia doprowadzanie powietrza nadającego się do oddychania z bezpiecznej strefy bezpośrednio do operatora znajdującego się w znacznej odległości od jednostki zasilającej.

Wersja WIND została opracowana do zastosowań, w których standardowy zasięg 10, 20 lub 30 metrów jest niewystarczający. W konfiguracji prezentowanej na tej karcie produktu system świeżego powietrza obsługuje jednego pracownika na dystansie do 60 metrów. Drugie wyjście dmuchawy pozostaje nieużywane i podczas pracy musi być prawidłowo zamknięte przeznaczoną do tego nakrętką. Pozwala to zachować właściwe parametry działania urządzenia i skierować strumień powietrza do jednej kompletnej linii oddechowej.

FAS Turbo Flow WIND z maską 3S jest rozwiązaniem przygotowanym dla zakładów przemysłowych, firm serwisowych, przedsiębiorstw komunalnych, ekip remontowych oraz specjalistów wykonujących zadania w przestrzeniach zamkniętych. System może być wykorzystywany między innymi podczas prac w zbiornikach, cysternach, silosach, komorach technologicznych, studzienkach kanalizacyjnych, kanałach przesyłowych, przepompowniach oraz innych miejscach, w których operator musi pozostawać połączony ze źródłem bezpiecznego powietrza umieszczonym poza obszarem zagrożenia.

Jak działa system świeżego powietrza FAS Turbo Flow?

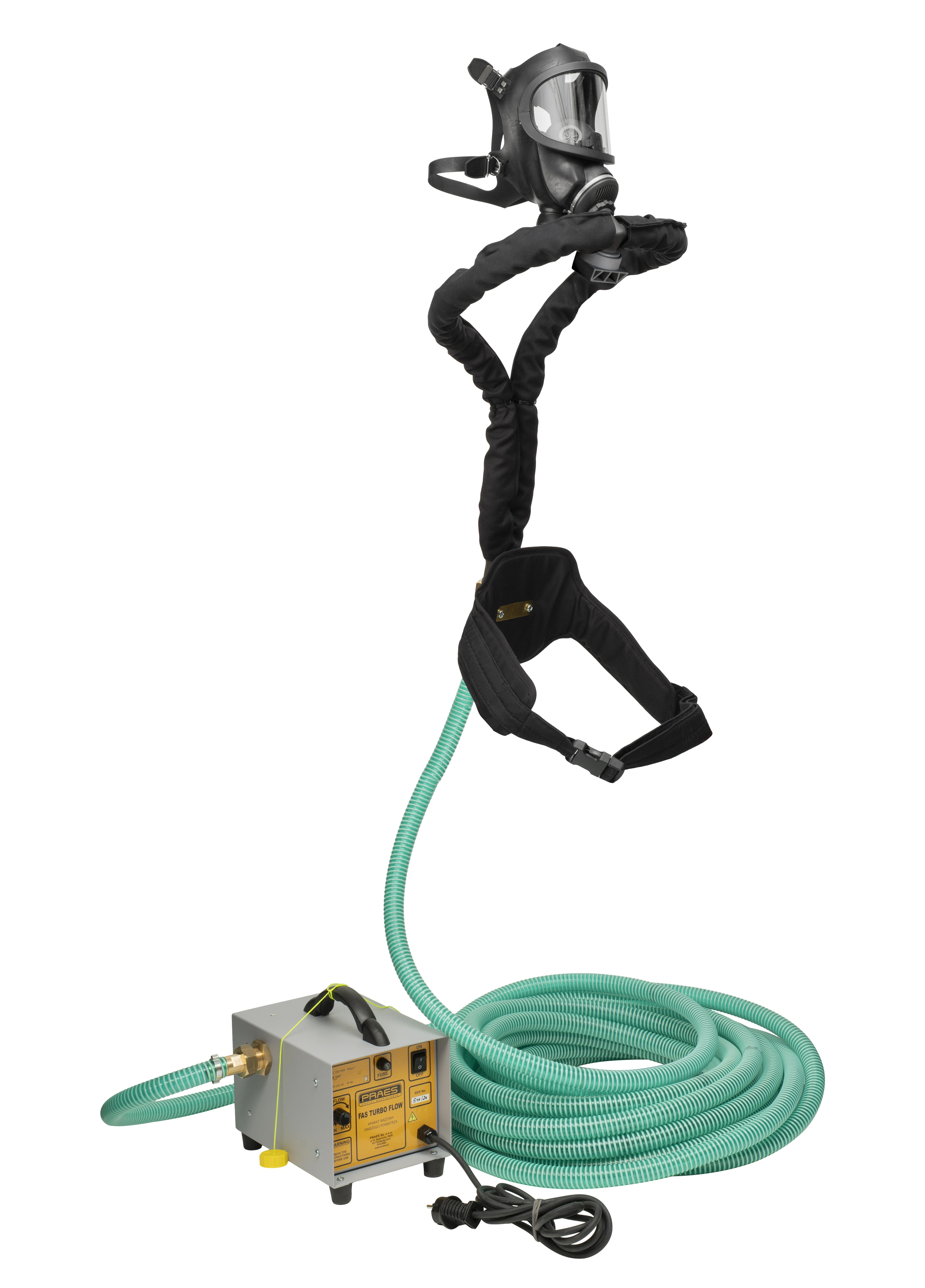

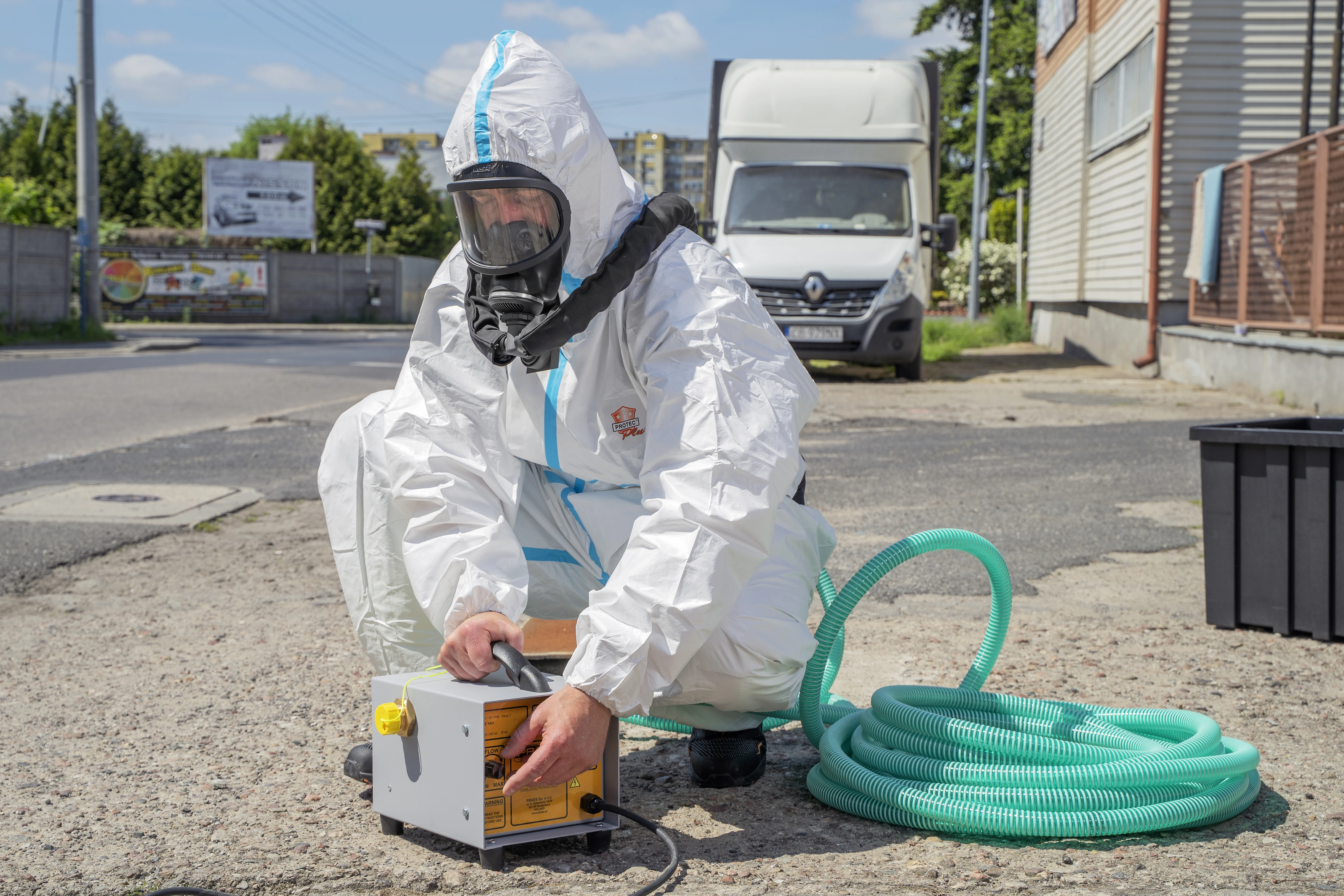

FAS Turbo Flow, czyli Fresh Air System Turbo Flow, jest aparatem wężowym dostarczającym użytkownikowi powietrze z niezanieczyszczonego obszaru. Sercem układu jest elektryczna dmuchawa ustawiana w miejscu, w którym dostępne jest powietrze spełniające wymagania jakościowe dla powietrza oddechowego. Po uruchomieniu jednostka kieruje strumień do przewodu transportowego, którym powietrze przemieszcza się w stronę pracownika.

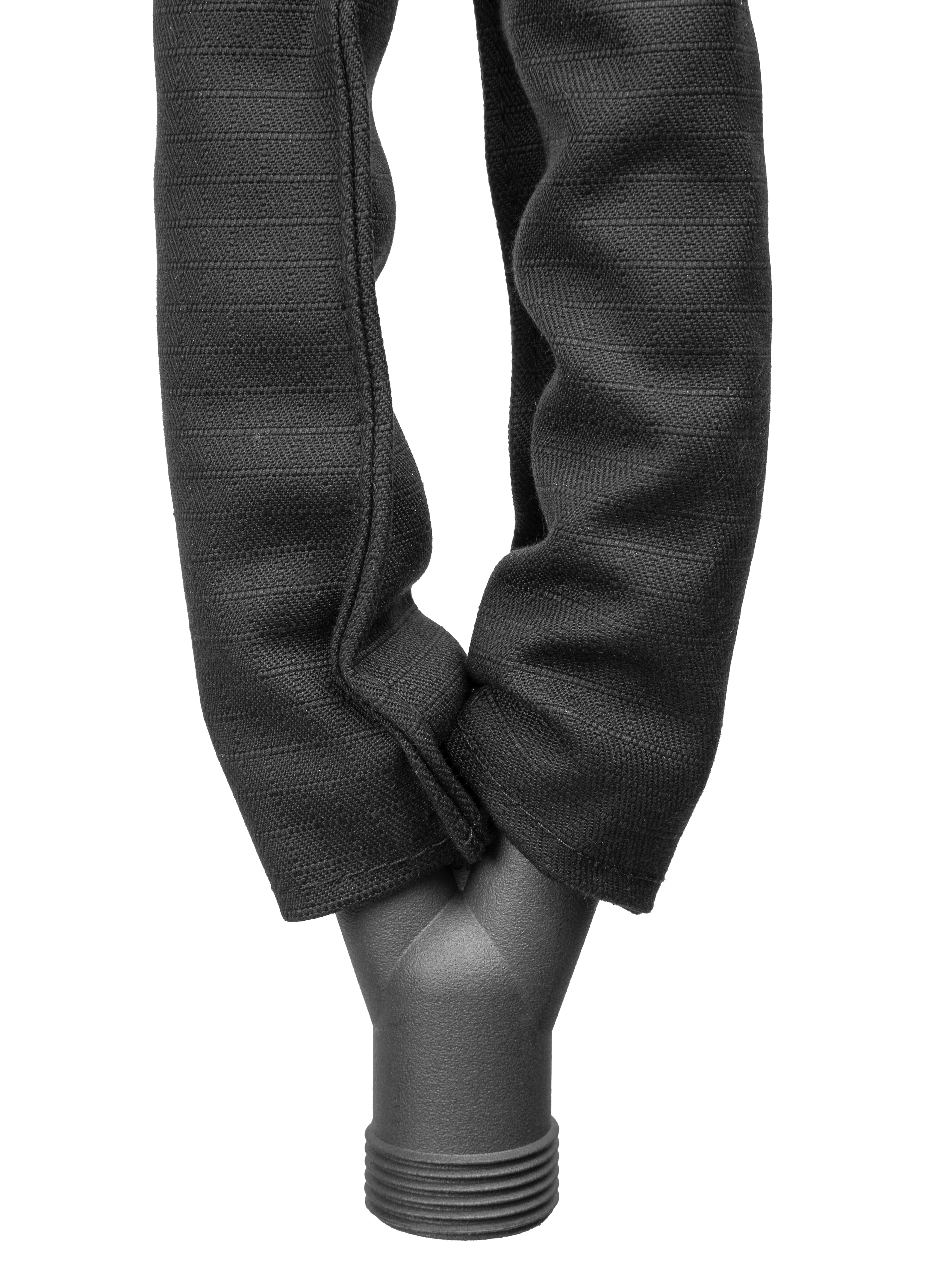

Na końcu linii główny przewód zostaje połączony z pasem biodrowym. Następnie powietrze przepływa przez podwójny przewód oddechowy do części twarzowej. Ostatnim elementem układu jest maska pełnotwarzowa 3S do FAS Turbo Flow, połączona z przewodem za pomocą odpowiedniego przyłącza gwintowego. Wszystkie części tworzą zamkniętą drogę transportu od dmuchawy ustawionej w bezpiecznym miejscu aż do strefy oddechowej operatora.

W odróżnieniu od masek filtrujących urządzenie nie opiera działania na oczyszczaniu atmosfery obecnej wokół pracownika. Powietrze jest doprowadzane z innego, wcześniej wyznaczonego miejsca. Ma to podstawowe znaczenie w środowiskach, w których nie można polegać wyłącznie na pochłaniaczach lub filtropochłaniaczach. Filtr w masce nie wytwarza tlenu, natomiast wężowy aparat świeżego powietrza dostarcza medium oddechowe z obszaru znajdującego się poza strefą roboczą.

System nie wykorzystuje również przenoszonej przez użytkownika butli ze sprężonym powietrzem. Dzięki temu pracownik nie musi nosić na plecach ciężkiego zestawu butlowego, a czas realizacji zadania nie jest bezpośrednio ograniczony pojemnością takiej butli. Warunkiem prawidłowej pracy pozostaje nieprzerwane zasilanie dmuchawy, właściwa konfiguracja przewodów oraz umieszczenie urządzenia w strefie zawierającej powietrze odpowiednie do oddychania.

FAS Turbo Flow WIND 60 m jako wersja do najdłuższych odcinków roboczych

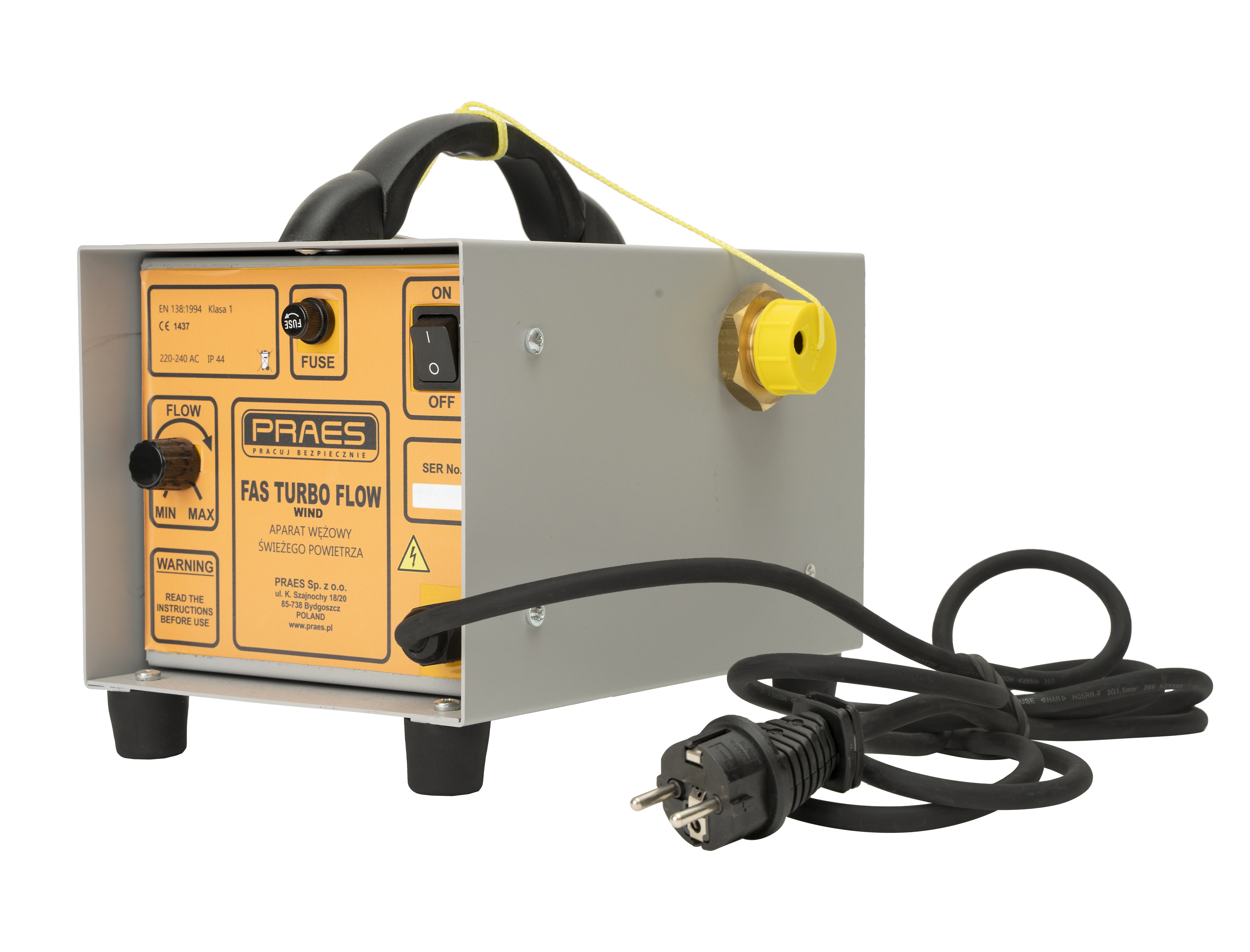

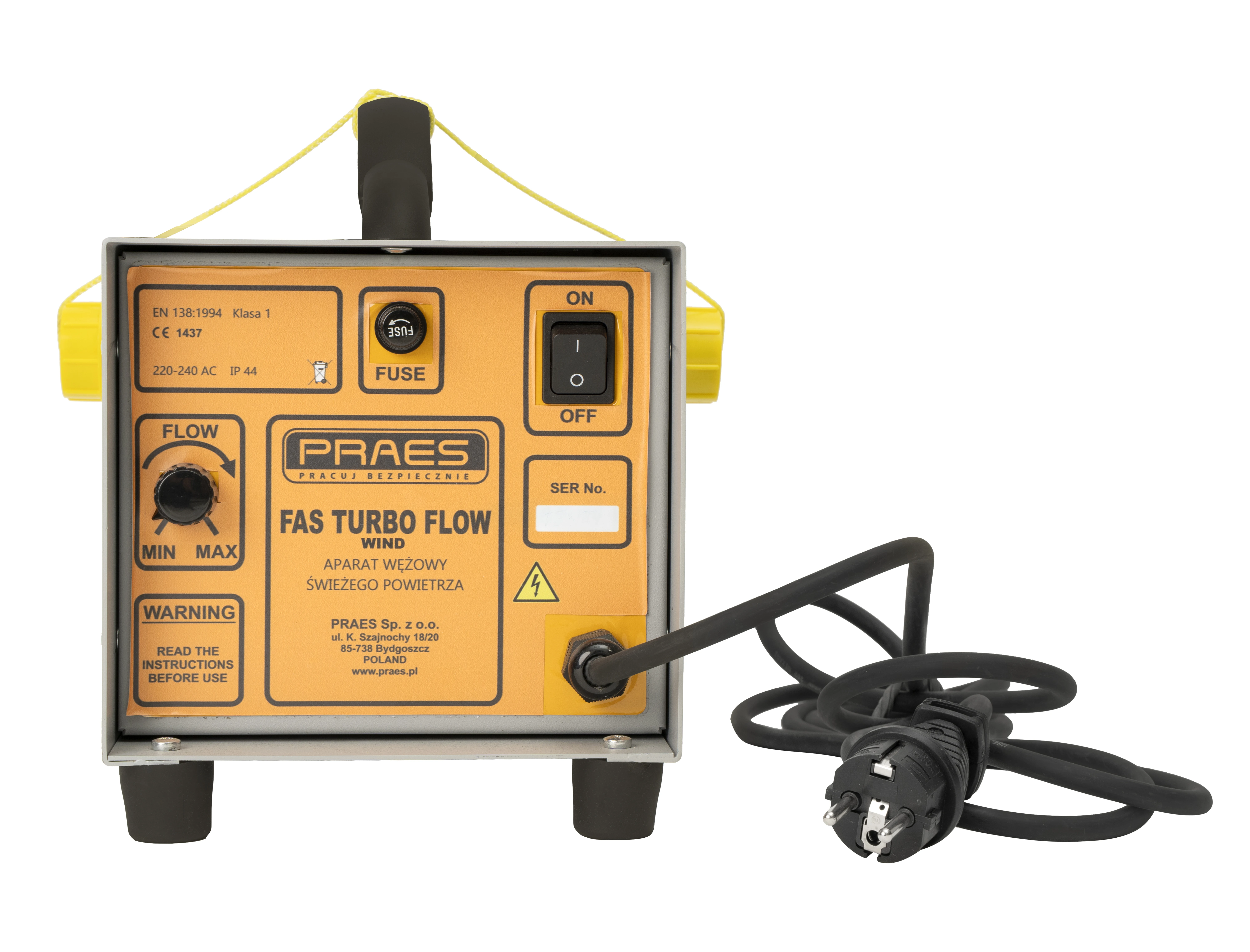

Dmuchawa Turbo Flow WIND jest jednostką przeznaczoną do instalacji o długości przekraczającej możliwości standardowej odmiany systemu. Model został zoptymalizowany pod kątem pracy z dłuższymi odcinkami przewodów i może obsługiwać linię o długości do 60 metrów dla jednego użytkownika. Konstrukcja urządzenia pozwala również zbudować wariant dla dwóch pracowników, z osobnym przewodem do 60 metrów dla każdego z nich, jednak opisywany zestaw został przygotowany wyłącznie dla jednego operatora.

Długi zasięg jest szczególnie istotny podczas prowadzenia prac w rozległych zbiornikach, głębokich studzienkach, tunelach technicznych oraz instalacjach, w których bezpieczne miejsce poboru powietrza znajduje się daleko od stanowiska. Zasięg 60 metrów systemu FAS Turbo Flow WIND daje większą swobodę przy wyznaczaniu położenia dmuchawy i umożliwia dotarcie do oddalonych punktów bez przemieszczania jednostki podczas wykonywania zadania.

Wersja WIND powinna współpracować z przewodami o długości co najmniej 30 metrów. Parametry tej jednostki zostały przygotowane do działania na dłuższych liniach. Dlatego konfiguracje 10 i 20 metrów należy realizować przy użyciu odpowiedniej dmuchawy standardowej lub wersji 110V, a nie jednostki WIND. Właściwe dopasowanie modelu dmuchawy do długości przewodu ma znaczenie dla przepływu, komfortu użytkownika oraz zachowania charakterystyki roboczej całego aparatu.

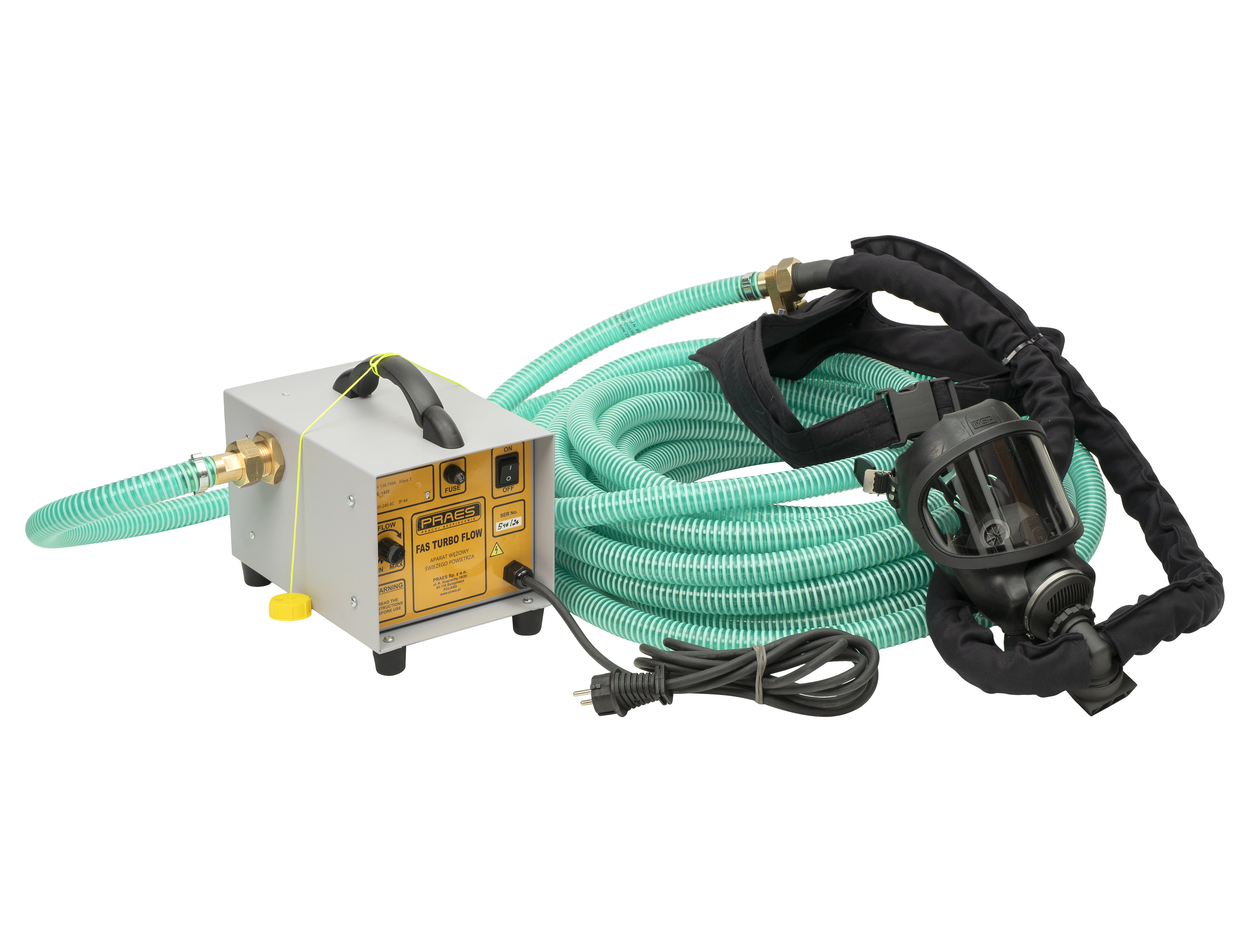

Co zawiera kompletny zestaw FAS Turbo Flow WIND 60 m?

W typowej konfiguracji 60-metrowej linię można zbudować z trzech modułów po 20 metrów połączonych dwoma dedykowanymi łącznikami. Do kompletowania instalacji należy stosować wyłącznie przewody oraz części przeznaczone do systemu FAS Turbo Flow. Przypadkowe redukcje, nieautoryzowane złączki, przewody o niewłaściwej średnicy albo komponenty pochodzące z innych układów mogą zmienić opory przepływu i spowodować nieprawidłowe działanie aparatu.

Konfiguracja węży Turbo Flow od 10 do 60 metrów

Tabela pokazuje sposób kompletowania całej rodziny TurboFlow. W przypadku produktu opisywanego na tej stronie właściwym wariantem jest FAS Turbo Flow WIND TF-92160, czyli kompletny system dla jednej osoby z maksymalnym zasięgiem 60 metrów. Dla jednostki WIND należy stosować dłuższe linie przewodów. Jeśli stanowisko wymaga wyłącznie 10 lub 20 metrów, odpowiednim wyborem jest dmuchawa STANDARD albo odmiana 110UK, zależnie od dostępnego źródła zasilania.

Maska pełnotwarzowa 3S w systemie Turbo Flow

Maska pełnotwarzowa 3S jest podstawowym elementem części oddechowej zestawu. Jej zadaniem jest szczelne oddzielenie twarzy użytkownika od atmosfery stanowiska oraz skierowanie doprowadzanego strumienia do strefy oddychania. Konstrukcja pełnotwarzowa obejmuje jednocześnie drogi oddechowe, oczy oraz twarz, dzięki czemu operator korzysta ze zintegrowanej części twarzowej zamiast oddzielnej półmaski i gogli.

Jedną z najważniejszych cech maski jest szeroki, panoramiczny wizjer. Rozbudowane pole widzenia ułatwia obserwowanie stanowiska, urządzeń, narzędzi i współpracowników. Ma to szczególne znaczenie w przestrzeniach o ograniczonej widoczności, przy wchodzeniu po drabinie, przemieszczaniu się przez włazy oraz wykonywaniu precyzyjnych czynności serwisowych. Odpowiednia widoczność zwiększa świadomość przestrzenną operatora i ogranicza konieczność wykonywania nadmiernych ruchów głową.

Profesjonalna maska 3S do aparatu wężowego wyposażona jest w wewnętrzną część twarzową kierującą przepływ i wspomagającą kontrolowanie obiegu powietrza. System uszczelnienia powinien zostać prawidłowo dopasowany do twarzy użytkownika. Przed rozpoczęciem każdej pracy wymagane jest sprawdzenie szczelności. Obecność zarostu, włosów, elementów odzieży lub innych przedmiotów przechodzących przez linię uszczelnienia może pogorszyć przyleganie maski.

Maska posiada także rozwiązanie wspierające transmisję głosu, co ułatwia komunikację w zespole. Jest to istotne podczas wykonywania prac asekuracyjnych, serwisowych i technicznych, gdy operator musi pozostawać w kontakcie z osobą nadzorującą zadanie. Do maski można dobrać dodatkowe wyposażenie, takie jak oprawki do okularów wewnętrznych, pokrowiec zabezpieczający lub adapter spawalniczy. Oprawki umożliwiają zastosowanie indywidualnych soczewek korekcyjnych bez naruszania powierzchni uszczelniającej.

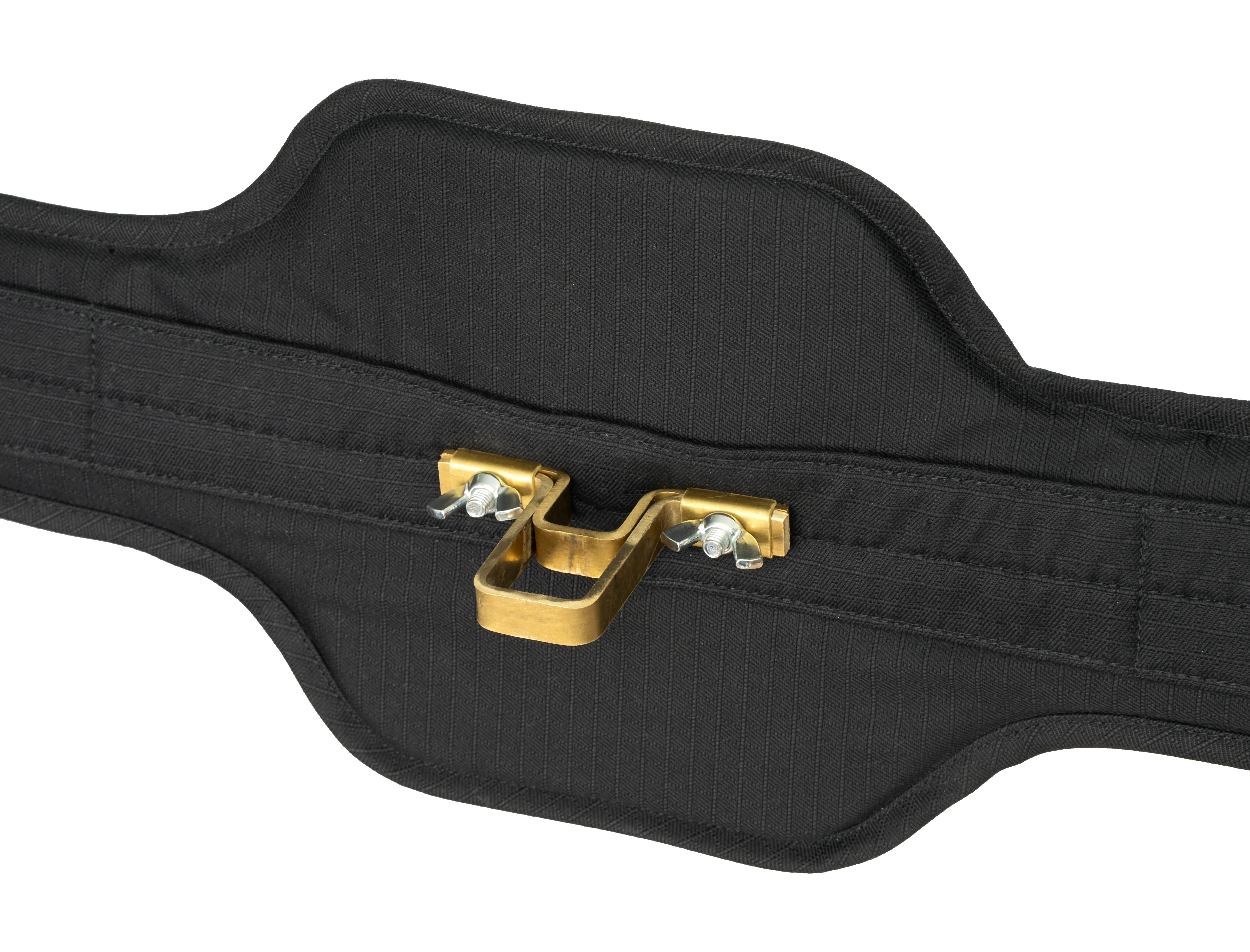

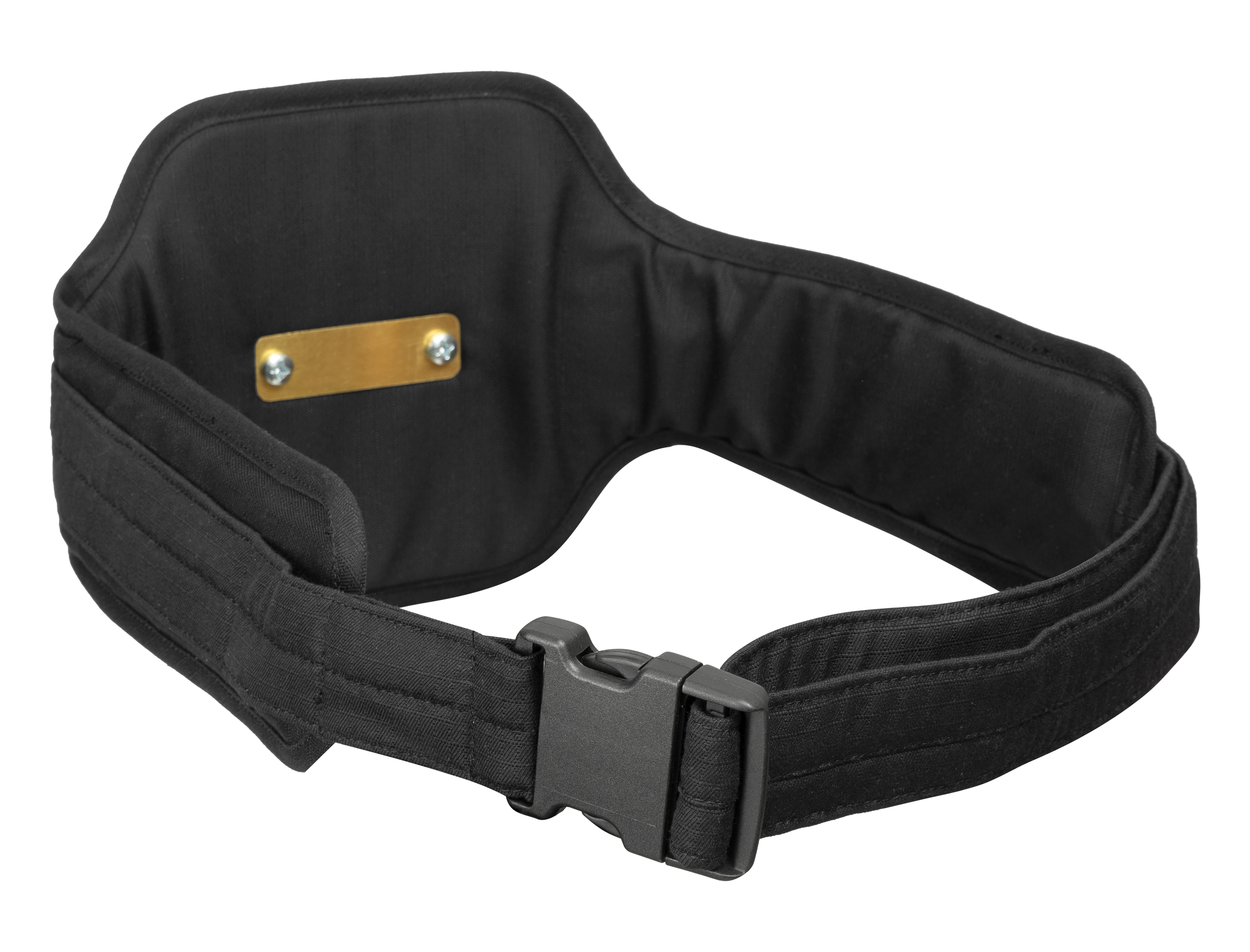

Połączenie maski z podwójnym przewodem odbywa się przez dedykowane przyłącze gwintowe. Przed wejściem na stanowisko trzeba sprawdzić prawidłowe dokręcenie, stan uszczelek, drożność przewodu oraz jego ułożenie. Rura nie może być skręcona, zgnieciona ani naprężona. Pas biodrowy powinien zostać wyregulowany tak, aby przenosił obciążenie przewodu i nie powodował ciągnięcia maski podczas poruszania się.

Porównanie jednostek dostępnych w rodzinie FAS Turbo Flow

Turbo Flow STANDARD a Turbo Flow WIND

FAS Turbo Flow STANDARD jest przeznaczony do instalacji o długości maksymalnie 30 metrów na użytkownika. Sprawdza się wtedy, gdy dmuchawę można ustawić relatywnie blisko wejścia do przestrzeni roboczej. Dostępne konfiguracje dla jednej osoby obejmują 10, 20 i 30 metrów. Jest to rozwiązanie odpowiednie do mniejszych zbiorników, krótszych kanałów oraz prac wykonywanych w pobliżu bezpiecznej strefy.

FAS Turbo Flow WIND rozszerza dostępny zasięg do 60 metrów. Został przygotowany pod kątem większego oporu występującego w długiej instalacji przewodowej. Model WIND jest właściwym wyborem dla odcinków 40, 50 i 60 metrów oraz wszędzie tam, gdzie położenie źródła powietrza wymusza odsunięcie jednostki od pracownika. W konfiguracji jednogłowicowej drugie wyjście należy szczelnie zamknąć.

Turbo Flow 110UK a wersje zasilane napięciem 230V

FAS Turbo Flow 110UK ma zakres odległości zbliżony do wersji STANDARD, ale został przeznaczony do miejsc wykorzystujących napięcie 110V. Dotyczy to między innymi wybranych instalacji przemysłowych, transformatorów separacyjnych oraz stanowisk przygotowanych według brytyjskich standardów zasilania. Przed wyborem modelu należy zawsze sprawdzić parametry źródła energii dostępnego na obiekcie.

Parametry i klasyfikacja systemu WIND

Zastosowanie kompletnego aparatu wężowego 60 m

System ochrony dróg oddechowych FAS Turbo Flow WIND może stanowić element zabezpieczenia podczas prac konserwacyjnych, remontowych, czyszczących, budowlanych i technologicznych. Długa linia 60-metrowa jest przydatna przy czyszczeniu zbiorników, obsłudze komór, kontroli kanałów, konserwacji instalacji, szlifowaniu, pracach o dużym zapyleniu, usuwaniu materiałów izolacyjnych, aplikacji piany PUR oraz zadaniach prowadzonych w kanalizacji.

System może również współpracować z dodatkowym wyposażeniem przeznaczonym do konkretnych czynności. Podczas spawania dostępny jest adapter spawalniczy do maski 3S oraz niepalny pokrowiec zabezpieczający podwójny przewód. Osoby wymagające korekcji wzroku mogą zastosować właściwe oprawki wewnętrzne. Rozwiązania uzupełniające należy dobierać zgodnie z charakterem zagrożenia oraz wynikiem oceny ryzyka.

Prawidłowe przygotowanie systemu do pracy

1. Ustawić dmuchawę w stabilnym miejscu znajdującym się w strefie czystego powietrza.
2. Sprawdzić stan filtra wlotowego, przewodu zasilającego i obudowy urządzenia.
3. Połączyć trzy przewody 20-metrowe za pomocą dwóch dedykowanych łączników.

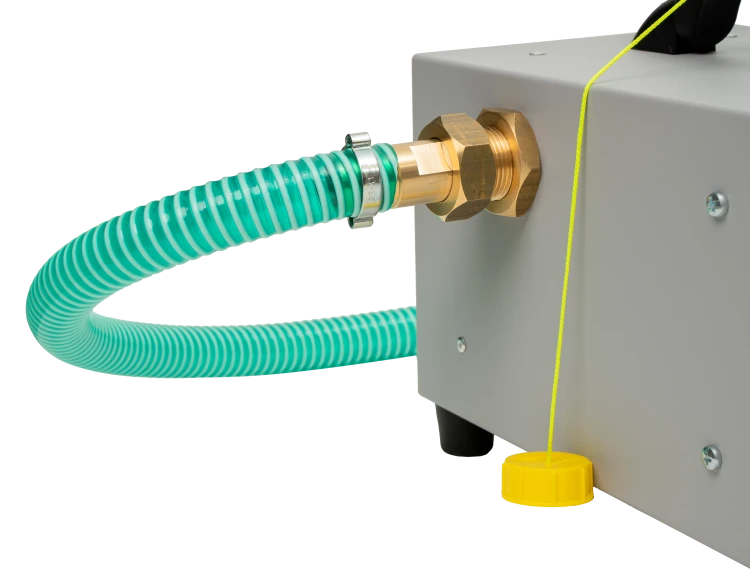

4. Podłączyć linię 60 m do wyjścia dmuchawy WIND.

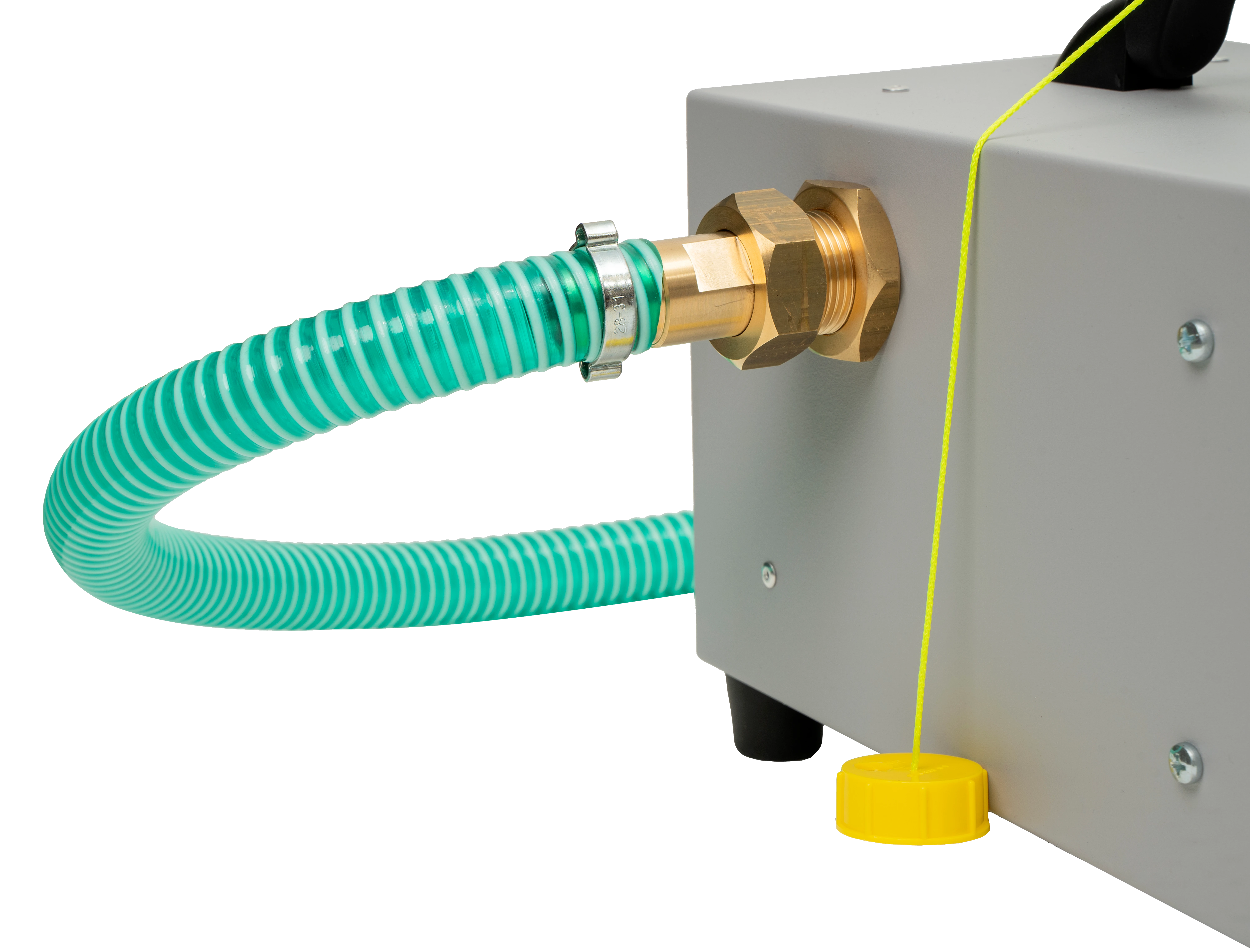

5. Szczelnie zamknąć drugie wyjście, ponieważ zestaw obsługuje jedną osobę.

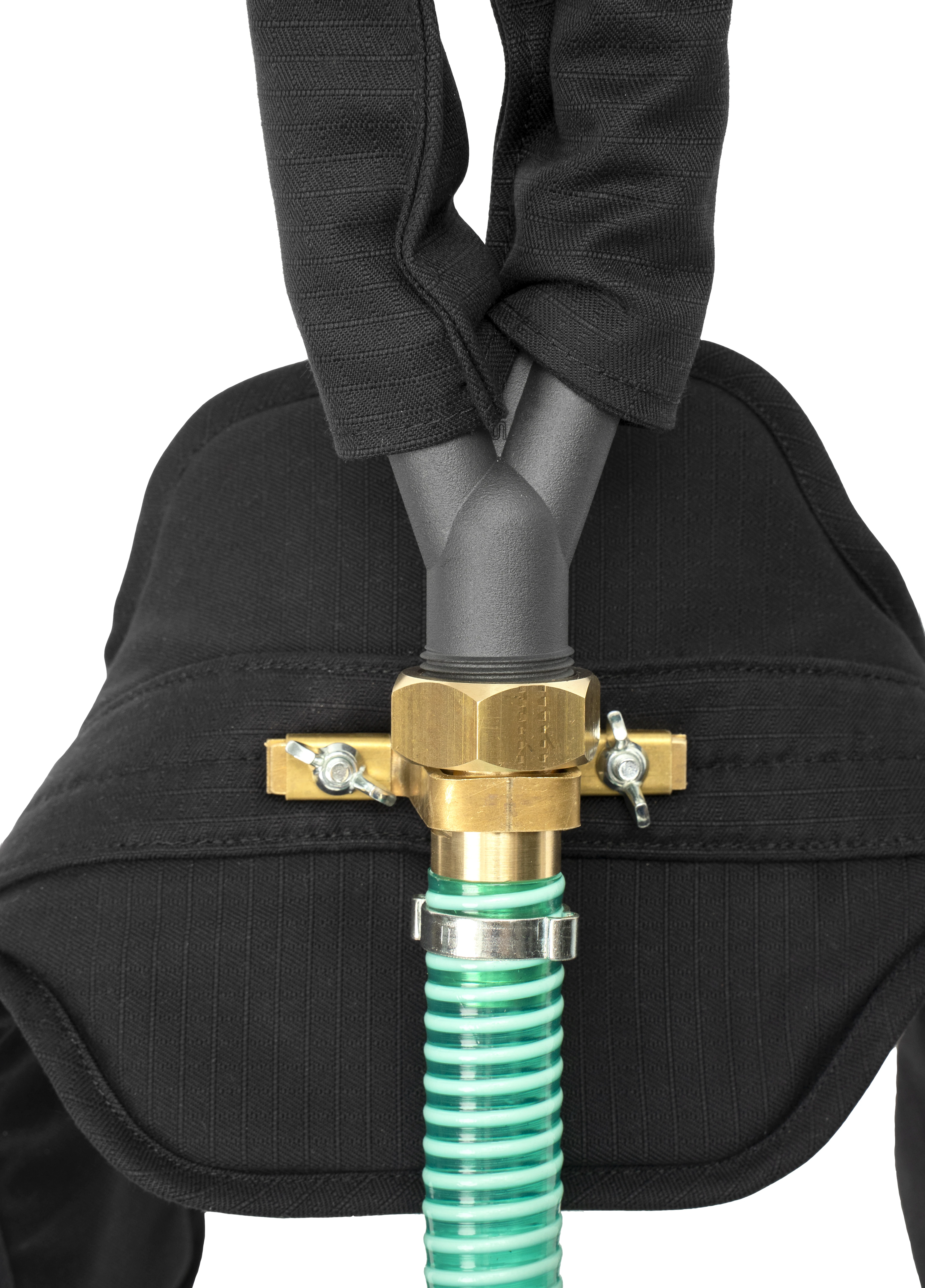

6. Połączyć drugi koniec linii ze złączką pasa biodrowego.
7. Podłączyć podwójny przewód oddechowy oraz maskę 3S.
8. Założyć i wyregulować pas, a następnie prawidłowo dopasować część twarzową.
9. Skontrolować szczelność maski, drożność rur i poprawność wszystkich połączeń.
10. Uruchomić dmuchawę zgodnie z instrukcją i sprawdzić przepływ przed wejściem do strefy pracy.

Dmuchawa musi pobierać powietrze z obszaru niezanieczyszczonego. Nie wolno ustawiać jej w atmosferze zawierającej spaliny, pyły, opary chemiczne lub inne szkodliwe substancje. Urządzenie nie jest konstrukcją iskrobezpieczną i nie może być stosowane w atmosferze wybuchowej. Przed rozpoczęciem pracy konieczne jest przeprowadzenie oceny zagrożeń, sprawdzenie warunków atmosferycznych w miejscu wykonywania zadania oraz dobór kompletnego systemu bezpieczeństwa.

Dlaczego warto wybrać kompletny FAS Turbo Flow WIND 60 m?

• zasięg świeżego powietrza do 60 metrów dla jednego operatora,
• kompletny system z maską pełnotwarzową 3S,
• brak konieczności przenoszenia ciężkiej butli na plecach,
• modułowe przewody pozwalające dopasować przebieg instalacji,
• szeroki wizjer maski wspierający orientację na stanowisku,
• pas biodrowy odciążający połączenie przewodu z częścią twarzową,
• możliwość zastosowania oprawek korekcyjnych i adaptera spawalniczego,
• rozwiązanie przeznaczone do przestrzeni zamkniętych i długich ciągów technologicznych,
• zgodność systemu z wymaganiami dotyczącymi profesjonalnych aparatów wężowych,
• dostępność części eksploatacyjnych oraz akcesoriów systemowych.

FAS Turbo Flow WIND TF-92160 – gotowy system dla jednej osoby

FAS Turbo Flow WIND 1 osoba 60 metrów to rozwiązanie dla użytkowników, którzy potrzebują kompletnego aparatu wężowego o dużym zasięgu i profesjonalnej części twarzowej. Połączenie dmuchawy WIND, trzech odcinków przewodu o długości 20 metrów, dedykowanych łączników, pasa biodrowego, podwójnej rury oddechowej oraz maski 3S tworzy funkcjonalny zestaw do doprowadzania powietrza z bezpiecznej strefy.

W porównaniu ze standardowymi odmianami TurboFlow największą przewagą wersji WIND jest możliwość pracy na długiej, 60-metrowej linii. Użytkownik zachowuje większą swobodę przemieszczania, a dmuchawa może pozostać w odpowiednio wyznaczonym punkcie poboru. Dzięki temu kompletny system FAS Turbo Flow WIND z rurami i maską 3S odpowiada na potrzeby najbardziej wymagających zakładów przemysłowych, przedsiębiorstw serwisowych oraz zespołów realizujących prace w trudno dostępnych lokalizacjach.

Dobór aparatu oddechowego powinien być zawsze poprzedzony profesjonalną oceną ryzyka. Należy uwzględnić rodzaj zanieczyszczeń, zawartość tlenu, możliwość występowania atmosfery wybuchowej, długość drogi ewakuacyjnej oraz warunki panujące w miejscu ustawienia dmuchawy. System musi być obsługiwany, kontrolowany, czyszczony i serwisowany zgodnie z instrukcjami producenta. Prawidłowo dobrany i skompletowany FAS Turbo Flow WIND 60 m zapewnia użytkownikowi profesjonalne rozwiązanie do organizacji pracy wymagającej doprowadzenia świeżego powietrza z bezpiecznego obszaru.
