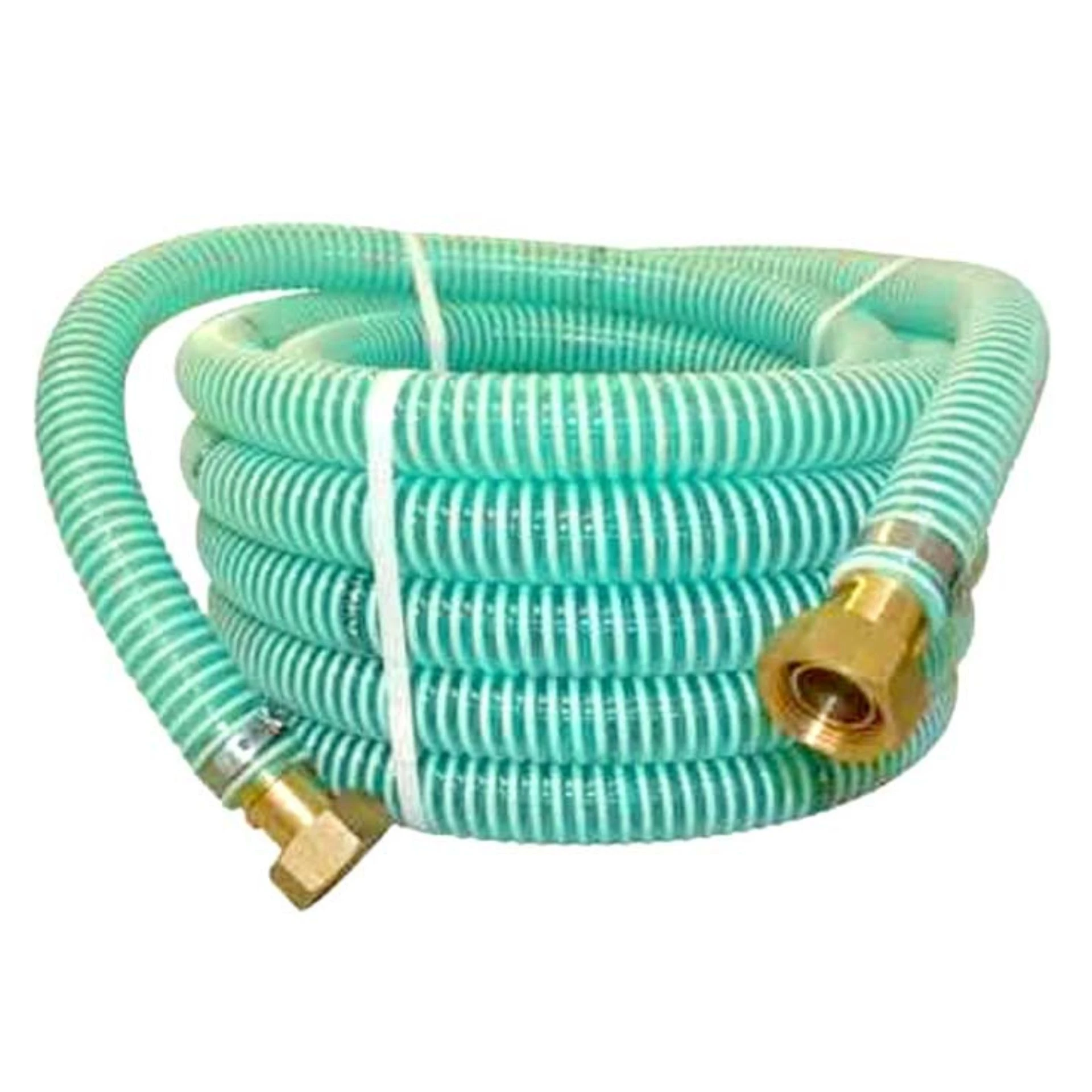

Dodatkowe rury 3 × 20 m do FAS Turbo Flow WIND – zestaw przewodów zapewniający zasięg 60 metrów

Dodatkowe rury 3 × 20 m do FAS Turbo Flow WIND tworzą profesjonalny zestaw przewodów powietrznych o łącznej długości 60 metrów, przeznaczony do rozbudowy wężowego aparatu świeżego powietrza w wersji WIND. Komplet składa się z trzech systemowych odcinków po 20 metrów, które po połączeniu za pomocą odpowiednich łączników umożliwiają doprowadzenie powietrza z dmuchawy ustawionej w bezpiecznej strefie do użytkownika pracującego w znacznej odległości od jednostki zasilającej.

Produkt stanowi rozwiązanie dla odbiorców posiadających kompatybilne elementy systemu FAS Turbo Flow WIND i potrzebujących przygotować jedną linię powietrzną o maksymalnym zasięgu 60 metrów. Przewody mogą być również wykorzystane jako zapasowe części eksploatacyjne, element rozbudowy istniejącego wyposażenia albo dodatkowa linia dla drugiego użytkownika, pod warunkiem skompletowania wszystkich wymaganych podzespołów oddechowych.

Oferowany komplet obejmuje trzy przewody powietrzne o długości 20 metrów każdy. Do utworzenia jednej ciągłej linii 60-metrowej wymagane są także dwa dedykowane łączniki węży. Dmuchawa, łączniki, pas biodrowy, podwójna rura oddechowa oraz maska pełnotwarzowa 3S nie wchodzą w skład zestawu, jeśli nie zostały jednoznacznie wymienione jako jego wyposażenie w wariancie handlowym.

Przewody powietrzne do systemu FAS Turbo Flow WIND

Wąż powietrzny 20 m do TurboFlow jest specjalistycznym elementem służącym do transportowania powietrza pomiędzy jednostką nadmuchową a stanowiskiem użytkownika. W przeciwieństwie do rur wentylacyjnych przeznaczonych do ogólnego przewietrzania pomieszczeń przewód w aparacie wężowym stanowi część określonego toru doprowadzającego powietrze do maski. Z tego względu jego długość, średnica, sposób połączenia oraz kompatybilność z pozostałymi częściami mają bezpośredni wpływ na działanie kompletnego układu.

Trzy odcinki po 20 metrów pozwalają zbudować uporządkowaną i funkcjonalną linię o łącznej długości 60 metrów. Modułowe rozwiązanie ułatwia transport, magazynowanie i dostosowywanie wyposażenia do konkretnego zadania. Jeżeli pełny zasięg nie jest wymagany, wybrane moduły można wykorzystać do przygotowania krótszej konfiguracji zgodnej z parametrami odpowiedniej jednostki TurboFlow.

Rury do FAS Turbo Flow WIND znajdują zastosowanie przede wszystkim tam, gdzie bezpieczny punkt poboru powietrza jest znacznie oddalony od miejsca wykonywania pracy. Dotyczy to rozległych zbiorników technologicznych, długich kanałów serwisowych, cystern, silosów, komór, tuneli instalacyjnych, studzienek, przepompowni oraz infrastruktury podziemnej. Długi przewód pozwala ustawić dmuchawę poza strefą roboczą i doprowadzić powietrze do operatora przemieszczającego się wewnątrz obiektu.

Czym jest system FAS Turbo Flow?

FAS Turbo Flow, czyli Fresh Air System Turbo Flow, jest systemem ochrony dróg oddechowych wykorzystującym przewody do doprowadzania powietrza z wyznaczonej strefy bezpiecznej. Powietrze pobierane przez dmuchawę jest kierowane do systemowego węża, następnie do pasa biodrowego, podwójnego przewodu oddechowego i ostatecznie do maski pełnotwarzowej użytkownika.

Rozwiązanie różni się od ochron filtrujących tym, że nie bazuje wyłącznie na oczyszczaniu atmosfery otaczającej pracownika. Powietrze jest pobierane poza obszarem wykonywania pracy. Dmuchawa musi więc zostać ustawiona w miejscu, w którym nie występują niebezpieczne pyły, gazy, opary, spaliny ani inne zanieczyszczenia mogące zostać zassane do przewodu.

Wężowy aparat świeżego powietrza nie wymaga noszenia butli ze sprężonym powietrzem na plecach. Operator korzysta przede wszystkim z maski, podwójnej rury oddechowej oraz pasa biodrowego połączonego z linią doprowadzającą. Pozwala to ograniczyć obciążenie użytkownika i zapewnia większą swobodę podczas długotrwałych prac serwisowych, remontowych lub konserwacyjnych.

Zastosowanie systemu powinno zawsze wynikać z profesjonalnej oceny ryzyka. Należy ustalić charakter zagrożeń, warunki atmosferyczne, drogę wejścia i ewakuacji, lokalizację dmuchawy, wymagany zasięg oraz sposób zabezpieczenia przewodów. Przed rozpoczęciem pracy konieczne jest również sprawdzenie szczelności połączeń i stanu wszystkich podzespołów.

Jak powstaje linia 60 m z trzech węży po 20 metrów?

Aby uzyskać zasięg 60 metrów w systemie FAS Turbo Flow WIND, należy przygotować trzy przewody 20-metrowe i połączyć je szeregowo za pomocą dwóch dedykowanych łączników. Pierwszy łącznik spaja pierwszy i drugi moduł, natomiast drugi łączy odcinek środkowy z trzecim przewodem. W ten sposób powstaje jedna ciągła linia prowadząca od wyjścia dmuchawy do pasa biodrowego użytkownika.

Wszystkie połączenia należy wykonać zgodnie z instrukcją systemu. Nie powinno się stosować przypadkowych redukcji, złączek pneumatycznych ani przewodów o innej średnicy. Zastąpienie oryginalnych podzespołów elementami o nieznanej charakterystyce może zmienić opory przepływu, pogorszyć szczelność i wpłynąć na parametry powietrza docierającego do użytkownika.

Podczas rozwijania przewodów trzeba zadbać o ich prawidłowe ułożenie. Rury nie mogą być skręcone, silnie zagięte, przygniecione przez wyposażenie ani poprowadzone w sposób narażający je na przecięcie. Trasę należy zabezpieczyć przed ruchem pojazdów, ostrymi krawędziami, gorącymi powierzchniami, spadającymi przedmiotami oraz przypadkowym zahaczeniem przez inne osoby.

Najważniejsze zalety kompletu 3 × 20 m

• 60 metrów łącznej długości przewodów po prawidłowym zestawieniu trzech modułów.
• Kompatybilność z FAS Turbo Flow WIND jako jednostką przeznaczoną do długich linii powietrznych.
• Modułowa konstrukcja ułatwiająca transport i składowanie wyposażenia.
• Możliwość wykorzystania przewodów jako rozbudowy lub części zapasowych.
• Elastyczne przygotowanie konfiguracji 20, 40 albo 60 metrów.
• Możliwość utworzenia jednej linii dla operatora znajdującego się daleko od dmuchawy.
• Przeznaczenie do profesjonalnych zastosowań przemysłowych i serwisowych.
• Współpraca z dedykowanymi łącznikami systemu TurboFlow.
• Możliwość poprowadzenia przewodu przez właz, kanał lub otwór rewizyjny.
• Rozszerzenie funkcjonalności posiadanego zestawu bez wymiany pozostałego wyposażenia.

Elementy kompletnego systemu TurboFlow

Jak kompletować długość przewodu od 10 do 60 metrów?

Rodzina TurboFlow wykorzystuje modułowe przewody o długości 10 i 20 metrów. Dobierając odległość, należy uwzględnić zarówno liczbę odcinków i łączników, jak również maksymalny zasięg konkretnej dmuchawy. Jednostki STANDARD i 110UK są przeznaczone do zasięgu do 30 metrów na użytkownika, natomiast wersja WIND umożliwia przygotowanie linii sięgającej 60 metrów.

Prezentowany produkt odpowiada ostatniej pozycji tabeli. Trzy węże powietrzne po 20 metrów tworzą linię o długości 60 metrów przeznaczoną do dmuchawy WIND. Do połączenia wszystkich odcinków potrzebne są dwa kompatybilne łączniki. Elementy te należy zamówić oddzielnie, jeśli nie są już częścią posiadanego wyposażenia.

Porównanie jednostek FAS Turbo Flow

Turbo Flow STANDARD

Dmuchawa FAS Turbo Flow STANDARD jest podstawową jednostką rodziny i obsługuje przewody o długości do 30 metrów na jednego operatora. Pozwala tworzyć konfiguracje 10, 20 i 30 metrów. Sprawdza się w sytuacjach, w których bezpieczną strefę poboru powietrza można wyznaczyć blisko wejścia do zbiornika, studzienki, kanału albo pomieszczenia technologicznego.

Turbo Flow 110UK

FAS Turbo Flow 110UK zachowuje standardowy zakres długości, ale jest przeznaczony do współpracy ze źródłem zasilania 110 V. Wersja ta znajduje zastosowanie przede wszystkim na obiektach wykorzystujących instalacje dostosowane do takiego napięcia. Dobór modelu powinien być zgodny z parametrami lokalnej sieci i dokumentacją urządzenia.

Turbo Flow WIND

FAS Turbo Flow WIND jest wersją przeznaczoną do najdłuższych tras przewodów. Jednostka może doprowadzać powietrze do jednego użytkownika znajdującego się w odległości do 60 metrów. Konstrukcja umożliwia także przygotowanie dwóch niezależnych linii do 60 metrów każda, pod warunkiem zastosowania pełnego wyposażenia dla dwóch operatorów.

Wariant WIND powinien pracować z przewodami o długości nie krótszej niż 30 metrów. Krótsze konfiguracje 10 i 20 metrów należy realizować przy użyciu jednostki STANDARD lub 110UK. Zestaw 3 × wąż 20 m wykorzystuje pełny zakres przewidziany dla wersji WIND i jest przeznaczony dla użytkowników potrzebujących największej dostępnej odległości roboczej.

Maska pełnotwarzowa 3S w systemie TurboFlow

Maska pełnotwarzowa 3S jest częścią oddechową stosowaną w kompletnym aparacie FAS Turbo Flow. Nie wchodzi w skład oferowanego zestawu trzech rur, lecz jest niezbędna do zbudowania kompletnego stanowiska dla użytkownika. Maska łączy się z podwójnym przewodem oddechowym za pośrednictwem odpowiedniego złącza gwintowego.

Konstrukcja pełnotwarzowa osłania nos, usta, oczy oraz znaczną część twarzy operatora. Panoramiczny wizjer zapewnia szerokie pole obserwacji, co ma duże znaczenie w ciasnych przestrzeniach i podczas wykonywania precyzyjnych czynności technicznych. Dobra widoczność ułatwia kontrolowanie narzędzi, elementów instalacji, dróg komunikacyjnych i zachowania innych członków zespołu.

Maska 3S jest wyposażona w membranę głosową wspierającą komunikację. Jej konstrukcja zapewnia niewielki ciężar, niski opór przepływu i ograniczenie punktów uciskowych. Odpowiednio poprowadzony strumień powietrza przeciwdziała parowaniu wizjera, co poprawia widoczność podczas dłuższej pracy.

Użytkownicy wymagający korekcji wzroku mogą skorzystać ze specjalnych oprawek umieszczanych wewnątrz maski. Rozwiązanie to eliminuje konieczność prowadzenia zauszników zwykłych okularów przez linię uszczelnienia. Dostępne są również akcesoria pozwalające przygotować zestaw do wybranych zastosowań, między innymi pokrowiec ochronny i adapter spawalniczy.

Przed każdym użyciem należy skontrolować stan maski, wizjera, nagłowia, uszczelnienia i połączenia z przewodem oddechowym. Zarost, włosy, kaptur lub elementy odzieży przechodzące pod uszczelką mogą zakłócać prawidłowe przyleganie. Kontrola szczelności musi zostać wykonana zgodnie z instrukcją użytkowania.

Zastosowanie przewodów 60 m do FAS Turbo Flow WIND

Zestaw rur powietrznych 60 m może być wykorzystywany podczas czyszczenia i konserwacji zbiorników, przeglądów komór technologicznych, prac w cysternach, przepompowniach, szybach, silosach i kanałach. Długi zasięg sprawdza się również przy remontach instalacji, usuwaniu osadów, szlifowaniu, natrysku piany PUR oraz zadaniach prowadzonych w środowiskach o dużym zapyleniu.

W zależności od oceny ryzyka układ może zostać rozszerzony o dodatkowe zabezpieczenia. Podczas prac gorących i spawalniczych wymagane mogą być właściwe osłony chroniące przewody przed iskrami, odpryskami i uszkodzeniami termicznymi. Węży nie należy prowadzić bezpośrednio po rozgrzanych powierzchniach ani pozostawiać w miejscach narażonych na przecięcie.

Kontrola, przechowywanie i bezpieczna eksploatacja

Przed podłączeniem każdego odcinka należy sprawdzić całą długość przewodu. Szczególną uwagę trzeba zwrócić na pęknięcia, przetarcia, trwałe załamania, deformacje oraz uszkodzenia końcówek. Łączniki powinny być czyste i kompletne. Element budzący wątpliwości nie może być używany do czasu oceny jego stanu.

Po zakończeniu pracy przewody należy oczyścić zgodnie z instrukcją, wysuszyć i ułożyć bez ostrych zagięć. Nieprawidłowe zwijanie może prowadzić do trwałego odkształcenia rury. Wyposażenie powinno być przechowywane w suchym, czystym miejscu, oddzielonym od olejów, rozpuszczalników, substancji agresywnych i źródeł wysokiej temperatury.

System FAS Turbo Flow powinien być obsługiwany przez osoby zapoznane z instrukcją i lokalnymi procedurami BHP. Samo zastosowanie długiej linii powietrznej nie zastępuje monitorowania atmosfery, nadzoru nad pracownikiem, zabezpieczenia wejścia ani planu ratowniczego. Wszystkie elementy ochrony muszą zostać dobrane do rodzaju zadania i warunków konkretnego obiektu.

Dodatkowe rury 3 × 20 m do Turbo Flow WIND – pełny zasięg systemu

Komplet trzech węży powietrznych 20 m jest przeznaczony dla użytkowników, którzy chcą wykorzystać maksymalny 60-metrowy zasięg jednostki WIND. Modułowa budowa pozwala wygodnie transportować poszczególne odcinki, kontrolować ich stan oraz konfigurować linię odpowiednio do układu stanowiska.

Po zastosowaniu dwóch dedykowanych łączników zestaw tworzy jedną linię o długości 60 metrów. Przewód można następnie zestawić z dmuchawą FAS Turbo Flow WIND, pasem biodrowym, podwójną rurą oddechową i maską pełnotwarzową 3S. W rezultacie powstaje profesjonalny układ doprowadzający powietrze z bezpiecznego miejsca do operatora wykonującego zadanie w oddalonej części obiektu.

Wybierając dodatkowe przewody do FAS Turbo Flow WIND, należy zamawiać liczbę odcinków i łączników odpowiadającą planowanej konfiguracji. Dla dystansu 40 metrów wystarczają dwa węże 20-metrowe oraz jeden łącznik. Dla 50 metrów potrzebne są dwa odcinki po 20 metrów, jeden odcinek 10-metrowy i dwa łączniki. Pełny wariant 60 metrów wymaga trzech odcinków 20-metrowych oraz dwóch łączników.

Rury 3 × 20 m do systemu TurboFlow WIND są praktycznym rozwiązaniem dla zakładów przemysłowych, ekip serwisowych i przedsiębiorstw realizujących zadania w trudno dostępnych przestrzeniach. Produkt pozwala rozszerzyć posiadany zestaw, przygotować linię zapasową lub odtworzyć kompletny tor 60-metrowy bez konieczności zakupu drugiej dmuchawy.
