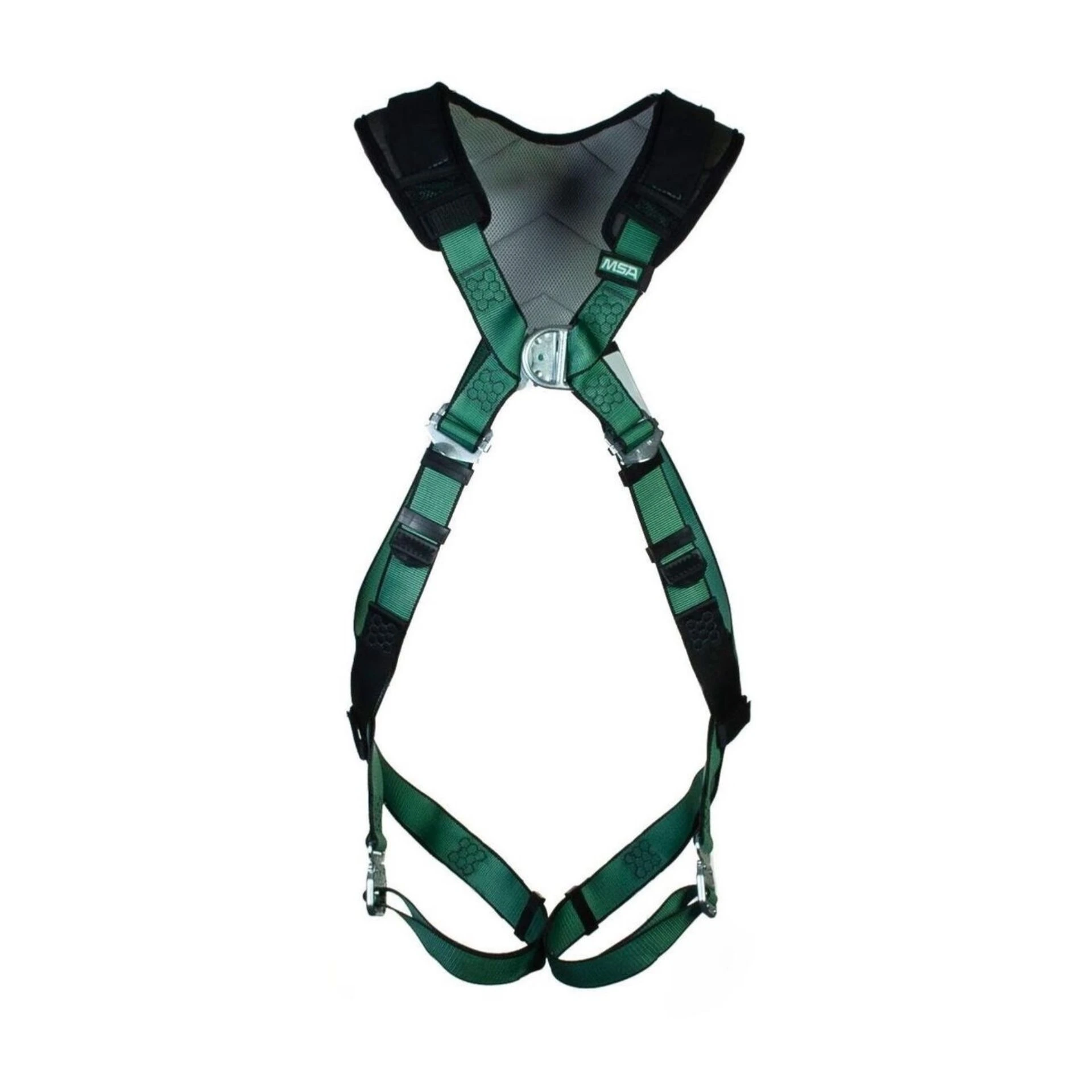

Uprząż do pracy na wysokości MSA V-FORM+ 10206053 – EN 361, przedni i tylny punkt zaczepowy, XL

MSA V-FORM+ 10206053 to profesjonalna uprząż bezpieczeństwa w rozmiarze XL, przeznaczona do zabezpieczania użytkownika podczas pracy na wysokości. Konstrukcja została wyposażona w dwa punkty zaczepowe: tylny pierścień grzbietowy oraz przedni punkt piersiowy. Takie rozwiązanie umożliwia współpracę z różnymi rodzajami systemów powstrzymywania spadania, pod warunkiem zachowania zgodności pomiędzy uprzężą, urządzeniem łącząco-amortyzującym i punktem kotwiczenia.

Kod produktu MSA 10206053 identyfikuje wariant XL uprzęży V-FORM+ z wyściełaniem ramion i sprzączkami bagnetowymi. Model spełnia wymagania normy EN 361 dotyczącej pełnych uprzęży stosowanych w indywidualnych systemach ochrony przed upadkiem. Uprząż nie posiada pasa biodrowego ani bocznych zaczepów pozycjonujących, dlatego jej podstawowym przeznaczeniem jest powstrzymywanie spadania, a nie długotrwała praca w podparciu.

Rozmiar XL został opracowany dla użytkowników wymagających większego zakresu regulacji niż w odmianie standardowej. Odpowiedni dobór rozmiaru ma zasadnicze znaczenie dla bezpieczeństwa. Taśmy powinny prawidłowo przebiegać przez ramiona, tułów oraz uda, natomiast punkty zaczepowe muszą znajdować się w pozycjach przewidzianych przez producenta. Regulacja uprzęży nie może służyć do kompensowania zasadniczo błędnie dobranego rozmiaru.

Seria V-FORM+ stanowi rozwinięcie podstawowej linii V-FORM. W prezentowanym modelu zastosowano miękkie wyściełanie ramion, powlekane taśmy, szybkie zapięcia bagnetowe, uproszczoną regulację przez pociąganie końców taśm w dół oraz rozwiązania ułatwiające uporządkowanie dodatkowego wyposażenia. Konstrukcja jest odpowiednia dla pracowników regularnie wykonujących zadania montażowe, serwisowe, budowlane i konserwacyjne ponad poziomem podłoża.

Najważniejsze zalety MSA V-FORM+ 10206053

• pełna uprząż bezpieczeństwa przeznaczona do pracy na wysokości,
• rozmiar XL zapewniający większy zakres dopasowania,
• tylny pierścień D przeznaczony do systemów powstrzymywania spadania,
• przedni punkt piersiowy do kompatybilnych systemów asekuracyjnych,
• zgodność konstrukcji z wymaganiami normy EN 361,
• sportowy układ taśm wspierający mobilność górnej części ciała,
• sprzączka RaceFORM ograniczająca liczbę elementów na klatce piersiowej,
• miękkie wyściełanie ramion poprawiające komfort użytkowania,
• sprzączki bagnetowe ułatwiające zakładanie i zdejmowanie uprzęży,
• regulacja szelek przez pociąganie końców taśm w dół,
• powlekane taśmy ograniczające przywieranie smaru, kurzu i wilgoci,
• czytelny wzór szwów ułatwiający kontrolowanie ich stanu,
• uchwyty do odkładania niewykorzystywanych ramion linki,
• dedykowane miejsce do montażu kompatybilnego ogranicznika PFL,
• zielona kolorystyka ułatwiająca kontrolowanie przebiegu taśm,
• masa wynosząca około 1,74 kg,
• konstrukcja odpowiednia do regularnej eksploatacji przemysłowej.

Dwa punkty zaczepowe o różnych możliwościach zastosowania

Uprząż MSA V-FORM+ XL posiada przedni i tylny punkt przyłączeniowy. Nie oznacza to jednak, że każdy z nich może być używany dowolnie. Wybór właściwego miejsca przyłączenia zależy od rodzaju zastosowanego urządzenia, kierunku potencjalnego spadania, położenia kotwiczenia oraz instrukcji wszystkich elementów systemu.

Tylny punkt grzbietowy

Pierścień grzbietowy znajduje się w górnej części pleców, pomiędzy łopatkami. Jest powszechnie wykorzystywany do współpracy z urządzeniem samohamownym, osobistym ogranicznikiem upadku albo linką bezpieczeństwa wyposażoną w pochłaniacz energii.

Po zatrzymaniu upadku prawidłowo ustawiony punkt pomaga utrzymać ciało w pozycji zbliżonej do pionowej. Pierścień nie powinien znajdować się bezpośrednio przy karku ani opadać w kierunku dolnej części pleców. Nieprawidłowe położenie sygnalizuje niewłaściwą regulację albo źle dobrany rozmiar uprzęży.

Przyłączenie od strony pleców jest często stosowane podczas prac z urządzeniem samohamownym zamocowanym nad użytkownikiem. Ostateczne dopuszczenie takiej konfiguracji zależy od instrukcji urządzenia, sposobu kotwiczenia i dostępnej przestrzeni pod stanowiskiem.

Przedni punkt piersiowy

Przedni punkt znajduje się na klatce piersiowej. Może współpracować z wybranymi pionowymi systemami asekuracyjnymi, urządzeniami samozaciskowymi oraz rozwiązaniami stosowanymi podczas poruszania się po drabinach stałych. Przyłączenie przednie pozwala użytkownikowi obserwować łącznik i kontrolować jego położenie.

Punkt piersiowy nie jest automatycznie właściwy dla każdego urządzenia. Przed użyciem trzeba sprawdzić, czy producent elementu łączącego dopuszcza połączenie od strony klatki piersiowej. Znaczenie ma także kierunek działania siły, zakres przemieszczania oraz sposób prowadzenia liny albo taśmy.

Sportowy krój uprzęży V-FORM+

Praca na wysokości wymaga swobodnego poruszania ramionami, pochylania się, obracania tułowia i przemieszczania pomiędzy poziomami konstrukcji. Nadmiernie rozbudowany układ taśm może powodować dyskomfort oraz utrudniać dostęp do kieszeni, narzędzi i wyposażenia roboczego.

Uprząż MSA V-FORM+ wykorzystuje sportowy sposób prowadzenia szelek. Konstrukcja dopasowuje się do górnej części ciała i ogranicza liczbę nieporęcznych elementów znajdujących się na środku klatki piersiowej. Sprzączka RaceFORM pomaga utrzymać symetryczny przebieg taśm oraz właściwe położenie przedniego punktu.

Sportowy krój nie zastępuje właściwej regulacji. Taśmy powinny leżeć płasko, bez skręceń i przypadkowych przełożeń. Uprząż musi przylegać do ciała, ale nie może utrudniać oddychania ani ograniczać ruchów koniecznych podczas wchodzenia po drabinie, korzystania z podnośnika lub wykonywania zadań montażowych.

Wyściełanie ramion zwiększające ergonomię

Model 10206053 został wyposażony w miękkie poduszki naramienne. Ich zadaniem jest ograniczenie miejscowego nacisku taśm, zwłaszcza podczas wielogodzinnego noszenia uprzęży. Wyściełanie ma również znaczenie wtedy, gdy do tylnego punktu zostaje zamontowane osobiste urządzenie samohamowne zwiększające masę zestawu.

Wkładki pomagają utrzymać szelki w prawidłowym położeniu i ograniczają ich przesuwanie się po odzieży. Odpowiednio dopasowana uprząż jest mniej odczuwalna podczas pracy, co sprzyja przestrzeganiu zasad jej prawidłowego używania.

Stan wyściełania powinien być kontrolowany razem z elementami nośnymi. Rozdarcie, trwałe odkształcenie, skażenie chemiczne albo pozostawanie wilgoci może wymagać wycofania uprzęży z użytkowania i przekazania jej osobie kompetentnej do oceny.

Sprzączki bagnetowe

Zapięcia bagnetowe usprawniają zakładanie uprzęży i ograniczają konieczność każdorazowego przeplatania taśm przez sprzączki. Po połączeniu obu części mechanizm powinien całkowicie się zablokować. Każde zapięcie należy sprawdzić wzrokowo oraz ręcznie.

Sprzączka nie może być zabrudzona w sposób utrudniający jej działanie. Piasek, pył, zaschnięty smar i pozostałości materiałów procesowych mogą ograniczać poprawną pracę blokady. Zapięć nie należy modyfikować, smarować przypadkowymi preparatami ani naprawiać poza procedurą określoną przez producenta.

Regulacja przez pociąganie taśm w dół

System regulacyjny MSA V-FORM+ wykorzystuje naturalny kierunek pociągania końców taśm w dół. Ułatwia to dopasowanie uprzęży już po jej założeniu. Regulację należy przeprowadzać symetrycznie, aby punkt grzbietowy i piersiowy nie przesuwały się na bok.

Uprząż powinna być dopasowywana na odzieży stosowanej podczas rzeczywistej pracy. Jeżeli pracownik używa zimowej kurtki, kombinezonu ochronnego albo ubrania trudnopalnego, warstwy te trzeba uwzględnić przy regulacji. Nie należy jednak wybierać zbyt dużej uprzęży wyłącznie po to, aby pozostawić zapas.

Po uzyskaniu prawidłowego dopasowania wolne końce taśm należy umieścić w uchwytach. Luźne fragmenty mogłyby zaczepić się o elementy rusztowania, przewody, narzędzia, wystające części konstrukcji albo poruszające się podzespoły maszyny.

Powlekane taśmy przystosowane do środowiska przemysłowego

Taśmy serii V-FORM+ posiadają wykończenie ograniczające przyleganie typowych zabrudzeń, takich jak kurz, smar oraz wilgoć. Ułatwia to wykonywanie kontroli wzrokowej i utrzymywanie wyposażenia w odpowiednim stanie.

Powłoka nie zapewnia pełnej odporności na wszystkie chemikalia. Jeżeli uprząż miała kontakt z nieznaną substancją, kwasem, zasadą, rozpuszczalnikiem, olejem technologicznym albo materiałem mogącym uszkodzić włókna, należy wycofać ją z użytkowania do czasu przeprowadzenia właściwej oceny.

Parametry techniczne MSA V-FORM+ 10206053

Porównanie rozmiarów MSA V-FORM+ z dwoma punktami zaczepowymi

Wszystkie trzy odmiany mają taką samą podstawową konfigurację funkcjonalną, ale różnią się zakresem regulacji i masą. Rozmiar powinien być dobierany na podstawie aktualnej tabeli MSA oraz praktycznego dopasowania do użytkownika w odzieży przewidzianej do wykonywania pracy.

Porównanie wybranych rodzin uprzęży MSA

Jak działa system ochrony przed upadkiem?

Uprząż jest elementem podtrzymującym ciało, ale sama nie stanowi kompletnego zabezpieczenia. System chroniący przed upadkiem obejmuje punkt kotwiczenia, uprząż oraz właściwy element łączący. Każdy składnik musi być przeznaczony do konkretnego zastosowania i kompatybilny z pozostałymi częściami.

Elementem łączącym może być linka z amortyzatorem, osobisty ogranicznik upadku PFL, urządzenie samohamowne SRL albo urządzenie prowadzone współpracujące z pionową liną lub szyną. Wybór zależy od sposobu przemieszczania, położenia punktu kotwiczenia, dostępnej przestrzeni i zagrożenia kontaktem z krawędzią.

W pierwszej kolejności należy rozważyć wyeliminowanie konieczności pracy na wysokości. Jeżeli nie jest to możliwe, priorytetem są rozwiązania ochrony zbiorowej, takie jak balustrady, podesty, siatki lub stałe zabezpieczenia krawędzi. Środki ochrony indywidualnej stosuje się jako część systemu opracowanego na podstawie oceny ryzyka.

Ograniczenie dostępu a powstrzymywanie spadania

System ograniczający dostęp powinien uniemożliwić użytkownikowi dotarcie do krawędzi. Długość linki jest tak dobrana, aby pracownik pozostawał w bezpiecznej strefie i nie mógł rozpocząć swobodnego spadania.

System powstrzymywania spadania dopuszcza możliwość przekroczenia krawędzi, ale zatrzymuje pracownika przed uderzeniem w podłoże albo przeszkodę. Wymaga zastosowania właściwego urządzenia pochłaniającego energię oraz obliczenia pełnej drogi zatrzymania.

MSA V-FORM+ 10206053 nie posiada bocznych zaczepów pozycjonujących. Nie należy przypinać linki do przypadkowych elementów taśm, regulatorów ani uchwytów przeznaczonych do porządkowania sprzętu. Do pracy w podparciu potrzebna jest uprząż wyposażona w pas biodrowy i odpowiednio oznaczone punkty boczne.

Wolna przestrzeń i upadek wahadłowy

Przed rozpoczęciem pracy trzeba określić wolną przestrzeń pod użytkownikiem. W kalkulacji uwzględnia się długość urządzenia łączącego, odcinek swobodnego spadania, wydłużenie amortyzatora, drogę hamowania urządzenia, położenie punktu kotwiczenia, wzrost użytkownika i zapas bezpieczeństwa.

Nie istnieje jedna uniwersalna wartość właściwa dla każdej konfiguracji. Parametry należy ustalać na podstawie instrukcji konkretnej linki, ogranicznika PFL albo urządzenia SRL. Zmiana elementu łączącego może całkowicie zmienić wymaganą przestrzeń.

Punkt kotwiczenia powinien znajdować się możliwie wysoko i blisko pionowej osi wykonywanej pracy. Znaczne przesunięcie punktu na bok zwiększa ryzyko upadku wahadłowego. Po przekroczeniu krawędzi użytkownik może przemieścić się łukiem i uderzyć o konstrukcję.

Prawidłowe zakładanie uprzęży MSA V-FORM+

1. Przeprowadź kontrolę przed użyciem. Obejrzyj taśmy, szwy, punkty zaczepowe, regulatory, sprzączki, etykietę oraz wyściełanie.
2. Chwyć uprząż za pierścień grzbietowy. Pozwól taśmom swobodnie opaść i usuń wszystkie skręcenia.
3. Załóż szelki ramienne. Wkładki powinny leżeć płasko, a taśmy przebiegać symetrycznie.
4. Poprowadź pasy udowe. Taśmy nie mogą być skręcone ani ułożone zbyt blisko kolan.
5. Zapnij sprzączki bagnetowe. Sprawdź całkowite zamknięcie i działanie blokady.
6. Wyreguluj taśmy. Pociągaj końce w dół, zachowując równomierne dopasowanie obu stron.
7. Sprawdź punkty zaczepowe. Tylny pierścień powinien znajdować się pomiędzy łopatkami, a punkt przedni na środku klatki piersiowej.
8. Zabezpiecz luźne końce. Umieść nadmiar taśm w przeznaczonych do tego uchwytach.
9. Wykonaj kontrolę partnerską. Druga przeszkolona osoba powinna ocenić tylną część uprzęży i zapięcia poza polem widzenia użytkownika.
10. Przyłącz odpowiednie urządzenie. Sprawdź zamknięcie łącznika oraz prawidłowość wybranego punktu zaczepowego.

Akcesoria i elementy systemowe MSA

Kontrola uprzęży przed użyciem

Każde użycie uprzęży powinno zostać poprzedzone dokładną kontrolą. Taśmy nie mogą mieć przecięć, rozdarć, nadtopień, przetarć, trwałych odbarwień ani śladów działania substancji chemicznych. Szczególną uwagę należy poświęcić miejscom współpracy taśm z regulatorami oraz punktom wykonania szwów nośnych.

Metalowe pierścienie, regulatory i sprzączki nie mogą być pęknięte, zdeformowane ani skorodowane. Mechanizmy bagnetowe powinny poruszać się płynnie i całkowicie blokować po zapięciu. Etykieta identyfikacyjna oraz oznaczenia normy muszą pozostawać czytelne.

Kontrola wykonywana przez użytkownika nie zastępuje udokumentowanego przeglądu okresowego przeprowadzanego przez osobę kompetentną. Terminy należy wyznaczać zgodnie z instrukcją producenta, intensywnością eksploatacji, środowiskiem pracy i procedurami organizacji.

Plan ratunkowy i zagrożenie związane z zawieszeniem

Przed rozpoczęciem pracy trzeba przygotować skuteczny plan ratunkowy. Samo zatrzymanie upadku nie kończy sytuacji niebezpiecznej. Użytkownik może pozostać zawieszony w uprzęży i wymagać szybkiego opuszczenia albo podniesienia do bezpiecznego poziomu.

Plan powinien określać sposób dotarcia do osoby, używany sprzęt, role członków zespołu, metodę komunikacji i miejsce udzielenia dalszej pomocy. Wyposażenie ratownicze musi być dostępne przed rozpoczęciem pracy, a nie dopiero organizowane po zdarzeniu.

Czyszczenie i przechowywanie

Uprząż należy czyścić zgodnie z instrukcją producenta, bez stosowania agresywnych rozpuszczalników i środków mogących uszkodzić włókna. Mokrego sprzętu nie należy suszyć bezpośrednio na grzejniku, przy palniku ani w kontakcie z intensywnym źródłem ciepła.

Wyposażenie powinno być przechowywane w suchym i wentylowanym miejscu, zabezpieczonym przed promieniowaniem UV, wilgocią, ostrymi przedmiotami oraz substancjami chemicznymi. Taśmy nie powinny być trwale zagięte, przygniecione ciężkim sprzętem ani pozostawione w zabrudzonej skrzyni narzędziowej.

Uprząż uczestniczącą w zatrzymaniu upadku należy natychmiast wycofać z użytkowania, oznaczyć i zabezpieczyć przed ponownym wydaniem. Dalsze postępowanie powinno być zgodne z instrukcją MSA i decyzją osoby uprawnionej do oceny sprzętu.

Zastosowanie uprzęży MSA V-FORM+ XL

• prace budowlane i montażowe wykonywane na wysokości,
• montaż oraz demontaż rusztowań,
• konserwacja instalacji przemysłowych,
• obsługa maszyn, suwnic i urządzeń technologicznych,
• prace wykonywane z podnośników koszowych,
• montaż konstrukcji stalowych,
• serwis dachów i elewacji,
• prace na drabinach z systemem asekuracyjnym,
• utrzymanie infrastruktury energetycznej,
• prace magazynowe wykonywane ponad poziomem podłoża,
• wejścia do przestrzeni ograniczonych w zaprojektowanym systemie,
• zadania wymagające przedniego albo tylnego przyłączenia,
• prace serwisowe wymagające częstego zakładania uprzęży.

Dlaczego warto wybrać MSA V-FORM+ 10206053?

MSA V-FORM+ 10206053 jest przeznaczona dla użytkowników wymagających rozmiaru XL oraz dwóch funkcjonalnych punktów zaczepowych. Przedni i tylny punkt umożliwiają dopasowanie sposobu przyłączenia do różnych systemów asekuracyjnych, pod warunkiem zachowania wymagań producentów wszystkich komponentów.

Wyściełanie ramion, sportowy profil i regulacja przez pociąganie taśm w dół wspierają wygodę podczas regularnej pracy. Sprzączki bagnetowe skracają proces zakładania, natomiast powlekane taśmy pomagają utrzymać sprzęt w odpowiednim stanie w środowisku przemysłowym.

Wersja V-FORM+ oferuje wyższy poziom wyposażenia niż podstawowa V-FORM, zachowując prostszą i lżejszą konstrukcję niż zaawansowane uprzęże V-FIT z wyściełanymi pasami udowymi albo pasem pozycjonującym. Jest odpowiednim wyborem dla użytkowników potrzebujących uniwersalnej uprzęży EN 361 do regularnych prac wysokościowych.

Rozmiar XL powinien zostać potwierdzony za pomocą aktualnej tabeli MSA i praktycznej oceny dopasowania. Należy uwzględnić rzeczywistą odzież roboczą, ale jednocześnie unikać nadmiernego luzu. Prawidłowo dobrana uprząż stabilnie obejmuje ciało, utrzymuje punkty zaczepowe w odpowiednich pozycjach i nie ogranicza niezbędnego zakresu ruchu.

Uprząż bezpieczeństwa MSA V-FORM+ XL nie jest samodzielnym systemem ochronnym. Wymaga właściwego punktu kotwiczenia, kompatybilnego urządzenia łączącego, obliczenia wolnej przestrzeni, ograniczenia zagrożenia wahadłowego i przygotowania planu ratunkowego. Dopiero kompletna konfiguracja, prawidłowe szkolenie oraz regularne kontrole tworzą profesjonalny system zabezpieczający pracownika.

Model MSA 10206053 łączy stosunkowo niewielką masę, wygodny krój oraz funkcjonalność potrzebną w budownictwie, przemyśle, energetyce i utrzymaniu ruchu. Odpowiednio dopasowana i użytkowana zgodnie z instrukcją uprząż V-FORM+ stanowi profesjonalny element wyposażenia pracownika wykonującego zadania w warunkach zagrożenia upadkiem z wysokości.
