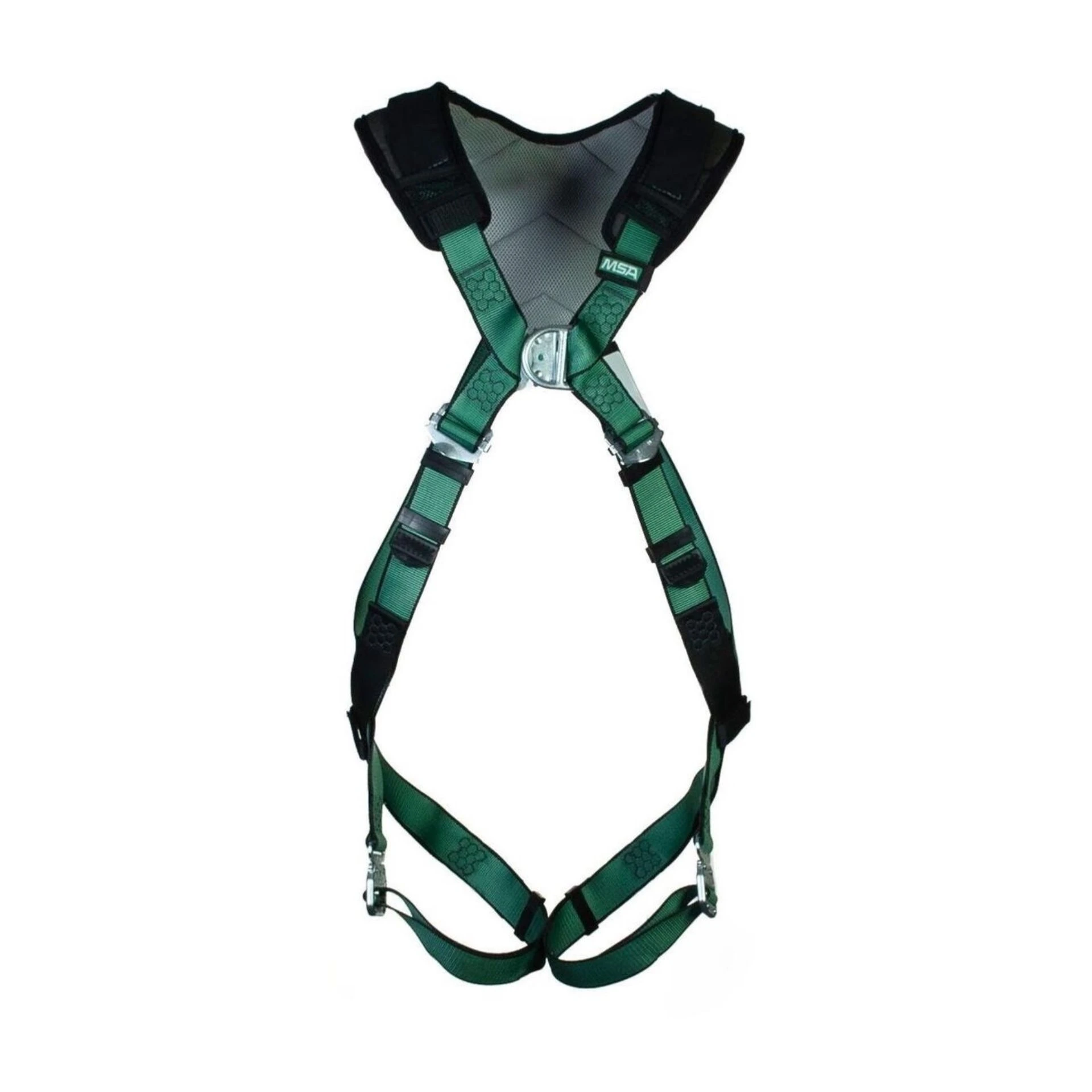

Uprząż do pracy na wysokości MSA V-FORM+ 10206051 – EN 361, przedni i tylny punkt zaczepowy, rozmiar S

MSA V-FORM+ 10206051 to profesjonalna, pełna uprząż bezpieczeństwa przeznaczona do ochrony pracownika podczas wykonywania zadań na wysokości. Model wyposażono w dwa punkty zaczepowe przeznaczone do współpracy z odpowiednio dobranym systemem powstrzymywania spadania: tylny pierścień grzbietowy oraz przedni punkt piersiowy. Konstrukcja spełnia wymagania normy EN 361 dotyczącej pełnych uprzęży stosowanych w systemach chroniących przed upadkiem z wysokości.

Kod katalogowy MSA 10206051 oznacza wariant producenta XS, odpowiadający europejskiemu rozmiarowi S. Uprząż przeznaczona jest dla użytkowników wymagających mniejszego zakresu regulacji niż oferowany przez rozmiar standardowy. Dobór właściwego rozmiaru ma podstawowe znaczenie dla prawidłowego ułożenia taśm, stabilności punktów zaczepowych oraz rozłożenia obciążeń w przypadku zatrzymania upadku.

Seria V-FORM+ rozwija podstawową konstrukcję MSA V-FORM o rozwiązania zwiększające ergonomię i funkcjonalność. Model posiada dopasowujące się do ciała wyściełanie ramion, powlekane taśmy, sprzączki bagnetowe, dodatkowe uchwyty do porządkowania niewykorzystywanych ramion linek oraz przygotowane miejsce do montowania kompatybilnego osobistego ogranicznika upadku.

Zastosowana konstrukcja o sportowym profilu pozwala ograniczyć ilość nieporęcznych taśm przebiegających przez klatkę piersiową. Uprząż lepiej dopasowuje się do górnej części tułowia, dzięki czemu użytkownik może swobodniej poruszać ramionami podczas wchodzenia po drabinie, montażu instalacji, konserwacji maszyn, obsługi podnośnika koszowego lub przemieszczania się po konstrukcji.

Najważniejsze cechy MSA V-FORM+ 10206051

• pełna uprząż bezpieczeństwa zgodna z wymaganiami EN 361,
• kod produktu MSA 10206051,
• rozmiar producenta XS odpowiadający europejskiemu rozmiarowi S,
• tylny pierścień D przeznaczony do powstrzymywania spadania,
• przedni punkt piersiowy do kompatybilnych systemów asekuracyjnych,
• sportowy układ taśm poprawiający mobilność górnej części tułowia,
• sprzączka RaceFORM eliminująca tradycyjne, nieporęczne zapięcie piersiowe,
• miękkie wyściełanie ramion ograniczające miejscowy nacisk,
• sprzączki bagnetowe ułatwiające zakładanie i zdejmowanie uprzęży,
• regulacja przez pociąganie taśm w dół,
• powlekane taśmy ograniczające przywieranie brudu, smaru i wilgoci,
• łatwy do sprawdzania układ szwów nośnych,
• dedykowane miejsce do montażu osobistego ogranicznika upadku PFL,
• uchwyty do odkładania niewykorzystywanych ramion linki,
• zielona kolorystyka poprawiająca widoczność przebiegu taśm,
• masa wynosząca około 1,63 kg,
• konstrukcja do profesjonalnych zastosowań przemysłowych, budowlanych i serwisowych.

Przedni i tylny punkt zaczepowy – dwa sposoby konfiguracji systemu

Uprząż MSA V-FORM+ 10206051 posiada dwa punkty oznaczone do zastosowania w systemach chroniących przed upadkiem. Każdy z nich powinien być używany wyłącznie w konfiguracji dopuszczonej przez producentów uprzęży, urządzenia łączącego oraz systemu kotwiczącego.

Tylny punkt grzbietowy

Tylny pierścień D znajduje się w górnej części pleców. Jest to uniwersalny punkt przyłączeniowy stosowany między innymi podczas współpracy z linką wyposażoną w pochłaniacz energii, osobistym ogranicznikiem upadku PFL albo odpowiednim urządzeniem samohamownym SRL.

Położenie pierścienia pomiędzy łopatkami pomaga rozłożyć obciążenie na taśmy uprzęży oraz utrzymać użytkownika po zatrzymaniu upadku w pozycji zbliżonej do pionowej. Punkt grzbietowy powinien znajdować się na właściwej wysokości. Nie może być przesunięty bezpośrednio pod kark ani opadać w dolną część pleców.

Przedni punkt piersiowy

Przedni punkt zaczepowy umożliwia przyłączenie systemu od strony klatki piersiowej. Jest przydatny podczas współpracy z wybranymi pionowymi systemami asekuracyjnymi, urządzeniami prowadzonymi oraz rozwiązaniami stosowanymi podczas wchodzenia po drabinie.

Przyłączenie z przodu może ułatwiać kontrolowanie urządzenia oraz obserwowanie położenia łącznika. Nie oznacza to jednak, że punkt piersiowy jest właściwy dla każdego rodzaju linki lub urządzenia samohamownego. O jego zastosowaniu decydują instrukcje wszystkich składników systemu oraz analiza konkretnego stanowiska.

Sportowy krój wspierający swobodę poruszania

Podczas pracy na wysokości użytkownik często wykonuje szerokie ruchy ramion, pochyla się, obraca tułów i przemieszcza między poziomami konstrukcji. Klasyczny układ taśm może w takich warunkach powodować uczucie ograniczenia albo wymagać okresowego poprawiania.

MSA V-FORM+ została zaprojektowana w sposób przypominający sportową kamizelkę. Taśmy przebiegają blisko ciała i stabilizują uprząż bez tworzenia rozbudowanego zapięcia na środku klatki piersiowej. Sprzączka RaceFORM kształtuje górną część uprzęży oraz wspiera jej symetryczne ułożenie.

Prawidłowe dopasowanie ogranicza przemieszczanie się szelek podczas chodzenia, wchodzenia po szczeblach i wykonywania zadań montażowych. Uprząż nie powinna jednak być nadmiernie zaciśnięta. Użytkownik musi zachować możliwość swobodnego oddychania, pochylania się i wykonywania ruchów przewidzianych dla danego stanowiska.

Wyściełanie ramion zwiększające komfort pracy

Model 10206051 wyposażono w miękkie wkładki naramienne, które pomagają ograniczyć nacisk taśm na ciało. Rozwiązanie ma znaczenie podczas wielogodzinnej pracy, szczególnie gdy do tylnego punktu uprzęży zamontowany jest osobisty ogranicznik upadku lub gdy użytkownik nosi dodatkowe wyposażenie.

Wyprofilowane elementy dopasowują się do przebiegu ramion i pomagają utrzymać taśmy we właściwym położeniu. Zwiększony komfort nie jest jedynie cechą użytkową. Uprząż, która lepiej leży na ciele, jest rzadziej samodzielnie luzowana lub niewłaściwie modyfikowana przez pracownika.

Wyściełanie należy kontrolować razem z pozostałą częścią wyposażenia. Nie może być rozdarte, zdeformowane ani zanieczyszczone substancją mogącą oddziaływać na taśmy nośne. Czyszczenie powinno odbywać się wyłącznie metodami dopuszczonymi w instrukcji producenta.

Sprzączki bagnetowe ułatwiające zakładanie uprzęży

Uprząż wykorzystuje sprzączki bagnetowe, które pozwalają szybko połączyć odpowiednie części pasów udowych. Mechanizm posiada zabezpieczenie ograniczające możliwość niezamierzonego otwarcia. Prawidłowo zapięta sprzączka powinna zostać skontrolowana zarówno wzrokowo, jak i przez próbę ręcznego rozłączenia bez używania elementów zwalniających.

Zapięcia bagnetowe upraszczają przygotowanie pracownika do wykonywania zadania i ograniczają ryzyko nieprawidłowego przełożenia metalowych elementów, które może wystąpić w klasycznych sprzączkach przelotowych. Nie zwalnia to użytkownika z obowiązku sprawdzenia każdego zapięcia przed wejściem na wysokość.

Regulacja przez pociągnięcie taśm w dół

System regulacyjny V-FORM+ umożliwia dopasowanie uprzęży przez pociąganie końców taśm w dół. Kierunek ruchu jest naturalny i ułatwia uzyskanie równomiernego napięcia już po założeniu sprzętu.

Uprząż powinna być regulowana na odzieży, która będzie rzeczywiście używana podczas pracy. Jeżeli zadanie jest wykonywane zimą, trzeba uwzględnić kurtkę, odzież trudnopalną albo kombinezon. Nie należy jednak wybierać zbyt dużego rozmiaru wyłącznie po to, aby kompensować kilka warstw odzieży.

Po zakończeniu regulacji wolne końce taśm muszą zostać umieszczone w przeznaczonych uchwytach. Zwisające fragmenty mogłyby zahaczać o wystające elementy konstrukcji, przewody, narzędzia lub mechanizmy maszyn.

Powlekane taśmy i czytelne przeszycia

W wariancie V-FORM+ zastosowano powlekane taśmy ograniczające przyleganie typowych zanieczyszczeń przemysłowych, takich jak pył, smar i wilgoć. Ułatwia to bieżące utrzymanie uprzęży i wykonywanie kontroli wzrokowej. Powłoka nie oznacza jednak odporności na dowolne chemikalia.

Szwy nośne mają wyraźny układ, dzięki czemu łatwiej rozpoznać zerwaną, wyciągniętą albo przeciętą nić. Kontrola powinna obejmować całą długość taśm, miejsca ich krzyżowania, przeszycia przy punktach zaczepowych i obszary współpracujące z regulatorami.

Parametry techniczne MSA V-FORM+ 10206051

Porównanie rozmiarów uprzęży MSA V-FORM+ w tej konfiguracji

Kod 10206052 nie jest odpowiednikiem rozmiaru S. Oznacza wersję standardową, klasyfikowaną na rynku europejskim jako M/L. Przy zamawianiu należy kierować się kodem produktu oraz oznaczeniem na etykiecie, a nie wyłącznie skróconą nazwą handlową.

Porównanie V-FORM, V-FORM+, V-FIT i V-FLEX

Uprząż nie jest kompletnym systemem asekuracyjnym

MSA V-FORM+ stanowi element podtrzymujący ciało, ale sama nie chroni pracownika bez połączenia z pozostałymi składnikami systemu. Pełna konfiguracja obejmuje właściwy punkt kotwiczący, uprząż oraz odpowiednio dobrany element łączący.

Elementem łączącym może być linka z pochłaniaczem energii, osobisty ogranicznik upadku PFL, urządzenie samohamowne SRL albo urządzenie prowadzone po linie lub szynie. Dobór zależy od położenia kotwiczenia, wysokości stanowiska, możliwości kontaktu z krawędzią, wymaganej swobody przemieszczania oraz dostępnej wolnej przestrzeni.

Przed zastosowaniem środków ochrony indywidualnej należy rozważyć wyeliminowanie konieczności wykonywania pracy na wysokości. Jeżeli nie jest to możliwe, pierwszeństwo mają środki ochrony zbiorowej, takie jak balustrady, pomosty robocze i zabezpieczenia krawędzi. System indywidualny stosuje się, gdy ryzyka nie można skutecznie ograniczyć w inny sposób.

System ograniczający dostęp a powstrzymywanie spadania

System ograniczający dostęp powinien uniemożliwiać pracownikowi dotarcie do krawędzi. Odpowiednio dobrana długość linki zatrzymuje użytkownika jeszcze w bezpiecznej strefie. W tej konfiguracji nie powinno dojść do swobodnego spadania.

System powstrzymywania spadania jest wykorzystywany, gdy istnieje możliwość przekroczenia krawędzi. Jego zadaniem jest zatrzymanie użytkownika przed uderzeniem w podłoże, element budynku albo niższy poziom konstrukcji. Wymaga to zastosowania elementu ograniczającego energię oraz obliczenia całkowitej drogi zatrzymania.

Uprząż 10206051 nie posiada bocznych pierścieni pozycjonujących ani pasa biodrowego. Jeżeli zadanie wymaga długotrwałej pracy w podparciu, należy wybrać odpowiednią uprząż MSA wyposażoną w pas zgodny z przeznaczeniem pozycjonującym.

Wolna przestrzeń pod użytkownikiem

Każdy system powstrzymywania spadania wymaga określenia wolnej przestrzeni. W obliczeniu należy uwzględnić długość linki, możliwy dystans swobodnego spadania, wydłużenie amortyzatora, drogę hamowania urządzenia samohamownego, położenie punktu kotwiczenia, wzrost użytkownika oraz wymagany margines bezpieczeństwa.

Im niżej znajduje się kotwiczenie, tym większa może być droga spadania. Najkorzystniejsze jest umieszczenie punktu możliwie wysoko i blisko pionowej osi stanowiska. Kotwiczenie przesunięte na bok zwiększa ryzyko powstania efektu wahadła.

Przy pracy przy krawędzi element łączący może zostać obciążony na jej powierzchni. W takich warunkach należy stosować wyłącznie urządzenie posiadające odpowiednie dopuszczenie do pracy na określonym rodzaju krawędzi. Sama uprząż zgodna z EN 361 nie nadaje takiego dopuszczenia całemu systemowi.

Zasady zakładania uprzęży MSA V-FORM+

1. Skontroluj sprzęt przed użyciem. Sprawdź taśmy, szwy, etykiety, regulatory, sprzączki oraz oba punkty zaczepowe.
2. Chwyć uprząż za tylny pierścień. Pozwól taśmom swobodnie opaść i usuń wszystkie skręcenia.
3. Załóż pasy ramienne. Wyściełanie powinno leżeć płasko, a taśmy muszą przebiegać symetrycznie.
4. Poprowadź pasy udowe. Nie mogą być skręcone ani przebiegać w niewłaściwym miejscu.
5. Zapnij sprzączki bagnetowe. Sprawdź zamknięcie każdego mechanizmu.
6. Wyreguluj szelki. Pociągnij końce taśm w dół, zachowując równomierne dopasowanie.
7. Sprawdź położenie punktów. Pierścień grzbietowy powinien znajdować się pomiędzy łopatkami, a przedni punkt na środku klatki piersiowej.
8. Zabezpiecz końce taśm. Luźne fragmenty umieść w przeznaczonych uchwytach.
9. Wykonaj kontrolę partnerską. Druga przeszkolona osoba powinna sprawdzić tylną część uprzęży i wszystkie zapięcia.
10. Przyłącz właściwe urządzenie. Łącznik musi zostać całkowicie zamknięty i obciążany zgodnie ze swoim przeznaczeniem.

Akcesoria i elementy systemowe MSA

Kontrola przed każdym użyciem

Przed założeniem uprzęży należy sprawdzić stan wszystkich taśm i szwów. Niedopuszczalne są przecięcia, rozdarcia, nadtopienia, silne przetarcia, trwałe odbarwienia, uszkodzenia chemiczne i włókna wyciągnięte ze struktury taśmy.

Pierścienie, regulatory i sprzączki nie mogą być pęknięte, odkształcone ani skorodowane. Mechanizmy bagnetowe powinny zamykać się całkowicie i działać bez zacięć. Etykiety identyfikacyjne muszą pozostawać czytelne.

Kontrola użytkownika nie zastępuje okresowego, udokumentowanego przeglądu wykonywanego przez osobę kompetentną. Częstotliwość przeglądów należy ustalić na podstawie instrukcji MSA, warunków środowiskowych, intensywności użytkowania i procedur obowiązujących w zakładzie.

Plan ratunkowy jako część bezpiecznej pracy

Każda praca wykorzystująca system powstrzymywania spadania powinna mieć przygotowany plan ratunkowy. Samo wezwanie zewnętrznych służb może nie zapewnić wystarczająco szybkiego zdjęcia osoby pozostającej w zawieszeniu.

Plan powinien określać sposób dotarcia do poszkodowanego, używany sprzęt, role członków zespołu, drogę opuszczania albo podnoszenia oraz metody komunikacji. Wyposażenie musi znajdować się na miejscu, a osoby odpowiedzialne za ratowanie powinny być przeszkolone.

Czyszczenie, przechowywanie i wycofanie sprzętu

Uprząż należy przechowywać w suchym, wentylowanym miejscu, z dala od światła słonecznego, substancji chemicznych, ostrych przedmiotów oraz silnych źródeł ciepła. Nie należy pozostawiać jej w sposób powodujący trwałe zaginanie lub zgniatanie taśm.

Czyszczenie powinno odbywać się zgodnie z instrukcją producenta. Nie wolno używać agresywnych rozpuszczalników ani suszyć uprzęży na grzejniku, palniku lub innym intensywnym źródle ciepła.

Sprzęt, który uczestniczył w zatrzymaniu upadku, należy natychmiast wycofać z eksploatacji, odpowiednio oznaczyć i zabezpieczyć przed przypadkowym ponownym użyciem. Dalsze postępowanie powinno wynikać z instrukcji MSA i oceny uprawnionej osoby.

Zastosowanie MSA V-FORM+ 10206051

• prace budowlane oraz instalacyjne na wysokości,
• montaż i demontaż rusztowań,
• serwis maszyn, suwnic oraz instalacji technologicznych,
• prace z przejezdnych podnośników koszowych,
• konserwacja dachów i elewacji,
• prace na drabinach z kompatybilnym systemem asekuracyjnym,
• montaż konstrukcji stalowych,
• utrzymanie infrastruktury przemysłowej,
• prace magazynowe wykonywane ponad poziomem podłoża,
• obsługa obiektów energetycznych i technicznych,
• wejścia do przestrzeni ograniczonych jako element zaprojektowanego systemu,
• zadania wymagające przedniego albo tylnego przyłączenia asekuracyjnego.

Dlaczego warto wybrać uprząż MSA V-FORM+ 10206051?

MSA V-FORM+ 10206051 stanowi rozsądne połączenie niskiej masy, funkcjonalności i zwiększonego komfortu. Dwa punkty zaczepowe pozwalają dostosować sposób przyłączenia do różnych systemów powstrzymywania spadania, a rozmiar S umożliwia właściwe dopasowanie do drobniejszej sylwetki.

Wyściełanie ramion, sportowy układ szelek oraz regulacja przez pociąganie taśm w dół wspierają wygodę podczas regularnej pracy. Sprzączki bagnetowe ułatwiają zakładanie, natomiast powlekane taśmy i czytelny wzór przeszyć pomagają w bieżącej kontroli stanu technicznego.

W porównaniu z podstawową uprzężą V-FORM wersja V-FORM+ oferuje dodatkowe elementy przydatne podczas częstej eksploatacji, w tym wyściółkę naramienną, rozwiązania porządkujące linki oraz dedykowane mocowanie kompatybilnego osobistego ogranicznika upadku.

Uprząż MSA 10206051 nie jest kompletnym systemem i nie powinna być wybierana w oderwaniu od pozostałego wyposażenia. Konfigurację należy uzupełnić o odpowiedni element kotwiczący, urządzenie łączące, kompatybilne zatrzaśniki oraz skuteczny plan ratunkowy.

Odpowiednio dobrana i wyregulowana uprząż MSA V-FORM+ w rozmiarze S sprawdzi się podczas prac montażowych, budowlanych, serwisowych i przemysłowych. Model oferuje profesjonalny standard ochrony zgodny z EN 361, zachowując stosunkowo lekką konstrukcję i wygodę potrzebną podczas codziennego wykonywania zadań na wysokości.
