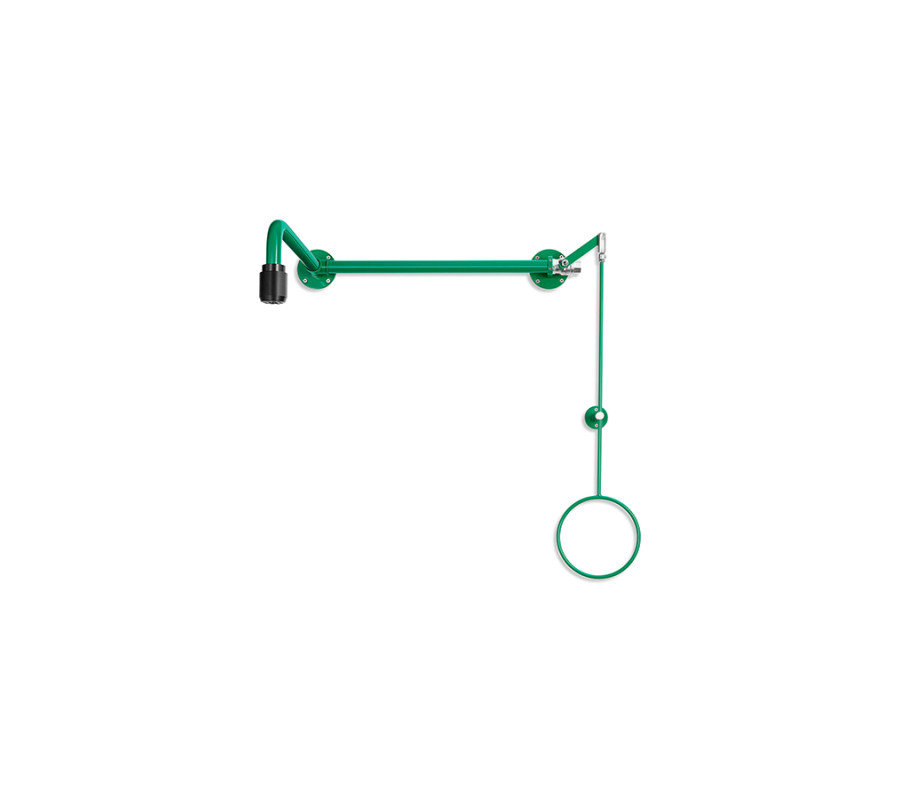

Prysznic bezpieczeństwa B-SAFETY Overdoor BR 084 085 do montażu nad drzwiami

Prysznic bezpieczeństwa B-SAFETY BR 084 085 to specjalistyczny natrysk ratunkowy przeznaczony do montażu nad drzwiami. Konstrukcja typu Overdoor umożliwia wykorzystanie przestrzeni znajdującej się ponad przejściem, dzięki czemu urządzenie może zostać zainstalowane w miejscu dobrze widocznym, łatwo dostępnym i niewymagającym zajmowania powierzchni podłogi. Model nadaje się do laboratoriów, magazynów, zakładów produkcyjnych, obiektów badawczych oraz innych środowisk, w których występuje ryzyko kontaktu skóry lub odzieży z substancjami chemicznymi.

Awaryjny prysznic do ciała stanowi ważny element wyposażenia stanowisk pracy z kwasami, zasadami, detergentami, środkami procesowymi i innymi materiałami mogącymi powodować podrażnienie lub uszkodzenie skóry. Po uruchomieniu urządzenie wytwarza szeroki, równomierny i łagodny strumień wody, który pomaga rozpocząć intensywne spłukiwanie substancji z powierzchni ciała oraz odzieży.

Model B-SAFETY ClassicLine BR 084 085 zapewnia przepływ wynoszący 50 litrów na minutę. Zintegrowany regulator automatyczny stabilizuje wydajność i wspiera utrzymanie odpowiedniego obrazu natrysku w zakresie dynamicznego ciśnienia roboczego od 1,5 do 3 bar. Dzięki temu działanie głowicy pozostaje przewidywalne przy parametrach instalacji zgodnych z wymaganiami producenta.

Natrysk uruchamiany jest za pomocą cięgna zakończonego dużym uchwytem pierścieniowym. Mechanizm zaworu może zostać zamontowany po prawej albo lewej stronie drzwi, co ułatwia dopasowanie zestawu do układu pomieszczenia oraz kierunku dojścia do stanowiska ratunkowego. Głowica prysznicowa znajduje się nad przejściem, natomiast cięgno pozostaje w zasięgu użytkownika.

Najważniejsze zalety prysznica B-SAFETY BR 084 085

• konstrukcja Overdoor przeznaczona do montażu nad drzwiami,
• możliwość wykorzystania przestrzeni ponad przejściem komunikacyjnym,
• brak konieczności zajmowania powierzchni podłogi,
• wydajność przepływu wynosząca 50 litrów na minutę,
• automatyczny regulator stabilizujący parametry natrysku,
• zakres dynamicznego ciśnienia roboczego od 1,5 do 3 bar,
• szeroki i równomierny strumień przeznaczony do płukania ciała,
• samoodwadniająca głowica ograniczająca pozostawanie wody,
• głowica wykonana z czarnego tworzywa odpornego chemicznie,
• konstrukcja odporna na korozję i w znacznym stopniu na osadzanie kamienia,
• cięgno uruchamiające o długości 700 mm,
• duży pierścień umożliwiający szybkie aktywowanie natrysku,
• możliwość instalacji mechanizmu uruchamiającego po prawej lub lewej stronie drzwi,
• ramię ścienne zapewniające wysięg 525 mm,
• rura połączeniowa ze stali nierdzewnej o długości 500 mm,
• kołnierze montażowe wykonane ze stali nierdzewnej,
• zielona poliestrowa powłoka proszkowa odporna na działanie wielu chemikaliów,
• przyłącze wody 3/4 cala z gwintem wewnętrznym,
• czytelny znak natrysku bezpieczeństwa zgodny z EN ISO 7010,
• konstrukcja odpowiednia do laboratoriów i wymagających zastosowań przemysłowych.

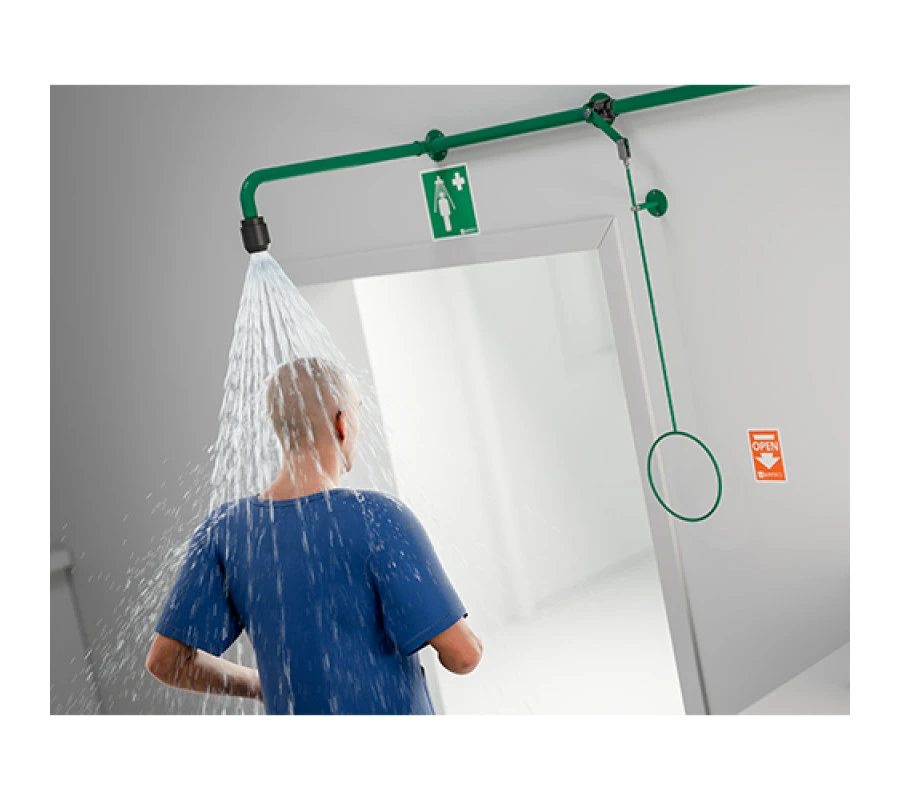

Konstrukcja Overdoor do montażu nad przejściem

Tradycyjny prysznic bezpieczeństwa jest najczęściej montowany na wolnej ścianie, suficie albo samodzielnej kolumnie przytwierdzonej do posadzki. W niektórych pomieszczeniach dostępna przestrzeń nie pozwala jednak na zastosowanie takiego rozwiązania. Ściany mogą być zajęte przez szafy, aparaturę, instalacje technologiczne lub zabudowę laboratoryjną, a konstrukcja wolnostojąca mogłaby ograniczać szerokość przejścia.

Prysznic B-SAFETY BR 084 085 wykorzystuje przestrzeń znajdującą się ponad drzwiami. Głowica jest instalowana nad przejściem, a zawór wraz z cięgnem znajduje się z boku otworu drzwiowego. Takie rozmieszczenie pozwala stworzyć punkt awaryjnego płukania bez konieczności wykonywania oddzielnej strefy montażowej na podłodze.

Montaż Overdoor jest praktyczny również z punktu widzenia organizacji przestrzeni. Drzwi i przejścia są naturalnymi punktami komunikacyjnymi, dlatego znajdujący się nad nimi natrysk może być łatwy do zapamiętania. Lokalizacja urządzenia musi jednak wynikać z oceny ryzyka i zapewniać swobodne dojście ze strefy zagrożenia.

Mechanizm zaworu może zostać umieszczony po prawej lub lewej stronie drzwi. Pozwala to dopasować położenie cięgna do kierunku otwierania skrzydła, przebiegu instalacji oraz dostępnej przestrzeni. Uchwyt pierścieniowy powinien pozostawać widoczny i możliwy do chwycenia bez konieczności omijania przeszkód.

Wysokowydajna głowica do płukania ciała

Prysznic został wyposażony w wysokowydajną głowicę wykonaną z czarnego tworzywa odpornego na działanie substancji chemicznych. Jej geometria odpowiada za tworzenie szerokiego strumienia obejmującego dużą powierzchnię ciała. Odpowiednio ograniczony wypływ umożliwia intensywne spłukiwanie bez tworzenia nadmiernie twardego i skoncentrowanego uderzenia wody.

Łagodny charakter natrysku ma znaczenie podczas płukania skóry podrażnionej kontaktem z niebezpiecznym materiałem. Równomierne rozprowadzenie wody pomaga objąć strumieniem górną część ciała i rozpocząć usuwanie substancji znajdującej się na skórze lub odzieży.

Głowica jest odporna na korozję, wytrzymała i w dużej mierze zabezpieczona przed powstawaniem osadów. Konstrukcja samoodwadniająca powoduje, że po zamknięciu zaworu ograniczona zostaje ilość wody pozostającej wewnątrz elementu. Pomaga to utrzymać głowicę w odpowiednim stanie technicznym i zmniejszyć ryzyko blokowania otworów przez osady.

Samoodwadnianie głowicy nie oznacza mrozoodporności całego urządzenia. Model powinien pracować w warunkach instalacyjnych zgodnych z dokumentacją producenta. Jeżeli istnieje ryzyko wystąpienia temperatur ujemnych, wymagane jest zastosowanie odpowiedniego rozwiązania chroniącego instalację wodną przed zamarzaniem.

Przepływ 50 litrów na minutę

Standardowa wersja BR 084 085 zapewnia wydajność 50 litrów na minutę. Parametr został dobrany z myślą o skutecznym spłukiwaniu chemikaliów z powierzchni skóry. Zintegrowany automatyczny regulator wspiera utrzymanie właściwego obrazu natrysku w zakresie ciśnienia roboczego od 1,5 do 3 bar.

Stabilizacja przepływu ogranicza wpływ typowych wahań ciśnienia w sieci na sposób rozprowadzania wody. Nie zastępuje jednak prawidłowo zaprojektowanego zasilania. Instalacja musi zapewniać wymaganą ilość wody przez cały czas przewidziany dla prowadzenia płukania.

Podczas projektowania przyłącza należy uwzględnić długość i średnicę rurociągu, straty wynikające z zastosowanej armatury, różnicę wysokości oraz pracę innych odbiorników podłączonych do tej samej sieci. Parametry powinny zostać sprawdzone przy rzeczywistym przepływie, ponieważ samo ciśnienie statyczne nie potwierdza zdolności instalacji do zasilania natrysku z wymaganą wydajnością.

W ofercie producenta występują także warianty o podwyższonej wydajności 75 oraz 110 litrów na minutę. Opisywany numer katalogowy BR 084 085 odnosi się jednak do podstawowej wersji zapewniającej przepływ 50 litrów na minutę.

Cięgno z dużym uchwytem pierścieniowym

Urządzenie uruchamia się przez pociągnięcie cięgna o długości 700 mm. Element zakończono dużym pierścieniem, który można łatwo chwycić dłonią, także podczas używania rękawic ochronnych. Zielony kolor poprawia widoczność mechanizmu na tle wyposażenia pomieszczenia.

Pociągnięcie uchwytu otwiera zawór kulowy i rozpoczyna przepływ przez głowicę. Mechanizm nie wymaga ciągłego trzymania pierścienia podczas płukania. Osoba poszkodowana może pozostawić ręce wolne i skoncentrować się na ustawieniu pod strumieniem oraz wykonywaniu czynności określonych w procedurze awaryjnej.

Cięgno prowadzone jest przez specjalny uchwyt zamontowany przy ścianie. Rozwiązanie stabilizuje jego położenie i ogranicza niekontrolowane przemieszczanie się mechanizmu w codziennej eksploatacji. Uchwyt oraz cięgno są pokryte zieloną, chemoodporną powłoką proszkową.

Zawór posiada przyłącze wody 3/4 cala z gwintem wewnętrznym. Element został przebadany w systemie DIN-DVGW. Podczas kontroli okresowej należy sprawdzać swobodę ruchu cięgna, poprawne otwieranie zaworu, brak nieszczelności oraz możliwość jego świadomego zamknięcia po zakończeniu testu lub użycia.

Ramię o wysięgu 525 mm

Ramię natrysku zapewnia wysięg wynoszący 525 mm. Odsunięcie głowicy od ściany i płaszczyzny drzwi pozwala uzyskać odpowiednią przestrzeń pod strumieniem. Użytkownik może wejść bezpośrednio pod natrysk bez konieczności ustawiania się przy samej ścianie.

Ramię wykonano ze stali nierdzewnej i zabezpieczono zieloną powłoką proszkową. Mocowanie do ściany odbywa się za pomocą kołnierza z czterema otworami. Konstrukcja powinna zostać zamontowana do stabilnego podłoża o nośności dostosowanej do obciążeń występujących podczas eksploatacji.

Rura łącząca ma długość 500 mm i średnicę przyłączeniową 3/4 cala. Jej zadaniem jest połączenie zaworu umieszczonego obok drzwi z ramieniem natryskowym znajdującym się nad przejściem. Powierzchnię rury również zabezpieczono powłoką odporną chemicznie.

Chemoodporna konstrukcja ClassicLine

Elementy instalacyjne modelu BR 084 085 wykonano przede wszystkim ze stali nierdzewnej. Rury, kołnierze i ramię natrysku posiadają zieloną poliestrową powłokę proszkową. Wykończenie B-SAFETY jest odporne na działanie wielu kwasów i zasad, dlatego konstrukcja może być stosowana w laboratoriach oraz wymagających środowiskach przemysłowych.

Intensywny zielony kolor spełnia również funkcję informacyjną. Pomaga wyróżnić natrysk na tle przewodów technologicznych, instalacji sanitarnych i pozostałego wyposażenia. Czarna głowica kontrastuje z ramieniem, natomiast duży uchwyt pierścieniowy wskazuje miejsce uruchamiania urządzenia.

Powierzchnie należy regularnie kontrolować pod kątem uszkodzeń, zarysowań i śladów korozji. Do czyszczenia należy stosować preparaty odpowiednie dla stali nierdzewnej, tworzywa POM oraz powłok proszkowych. Agresywne środki mogą uszkodzić warstwę ochronną albo elementy mechanizmu.

Zastosowanie prysznica bezpieczeństwa Overdoor

Montowany nad drzwiami prysznic bezpieczeństwa sprawdzi się w obiektach, w których trzeba efektywnie wykorzystać dostępną przestrzeń. Szczególnie dobrze nadaje się do wąskich pomieszczeń, laboratoriów z intensywną zabudową, magazynów oraz przejść prowadzących ze strefy zagrożenia.

• laboratoria chemiczne, analityczne i biologiczne,
• pracownie badawczo-rozwojowe oraz działy kontroli jakości,
• zakłady chemiczne i petrochemiczne,
• magazyny substancji żrących oraz drażniących,
• pomieszczenia przygotowywania roztworów roboczych,
• stanowiska dozowania i przelewania chemikaliów,
• mieszalnie farb, lakierów, klejów oraz detergentów,
• zakłady farmaceutyczne i kosmetyczne,
• oczyszczalnie ścieków oraz stacje uzdatniania wody,
• galwanizernie i stanowiska obróbki powierzchniowej,
• działy utrzymania ruchu oraz warsztaty przemysłowe,
• stanowiska obsługi akumulatorów i elektrolitów,
• magazyny nawozów i środków ochrony roślin,
• strefy mycia, dezynfekcji oraz dekontaminacji,
• pomieszczenia, w których montaż podłogowy jest niemożliwy,
• przejścia prowadzące bezpośrednio ze strefy zagrożenia.

Parametry techniczne B-SAFETY BR 084 085

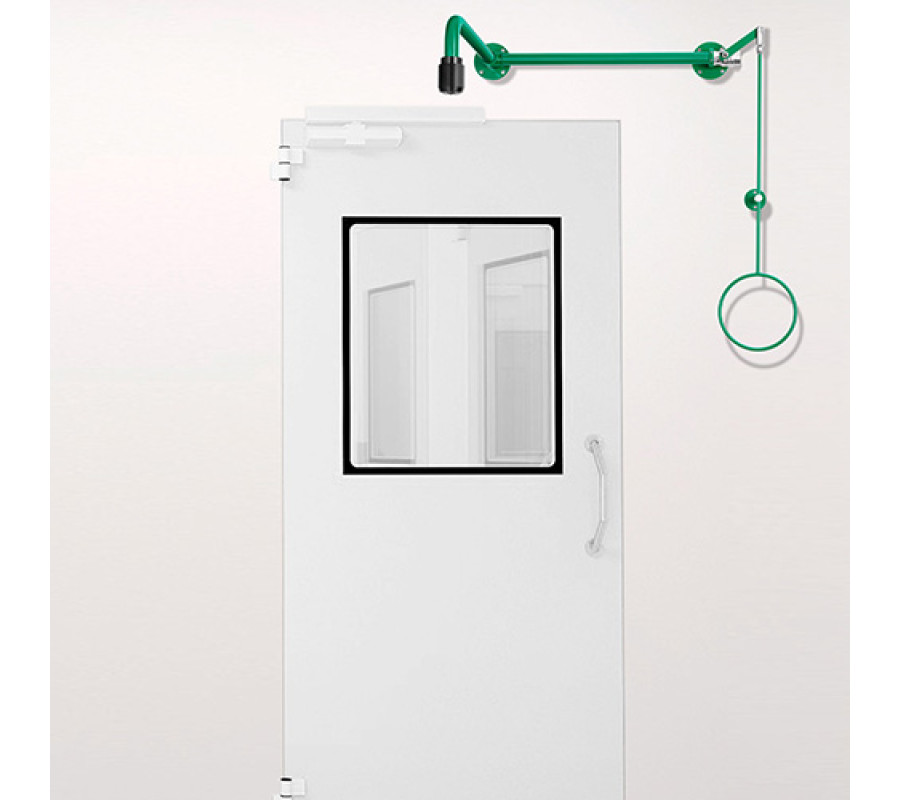

Montaż prysznica B-SAFETY nad drzwiami

Urządzenie powinno zostać przymocowane do stabilnej części ściany nad otworem drzwiowym. Producent wskazuje wysokość instalacji wynoszącą 2345 mm z tolerancją ±100 mm. Ostateczne położenie powinno uwzględniać warunki obiektu, wysokość drzwi, przebieg instalacji i wymaganą swobodną przestrzeń pod głowicą.

Zawór z mechanizmem cięgna można umieścić po wybranej stronie przejścia. Rozwiązanie należy dopasować do kierunku otwierania drzwi, sposobu poruszania się użytkowników i dojścia ze strefy niebezpiecznej. Skrzydło drzwiowe nie może blokować pierścienia ani kolidować z osobą korzystającą z prysznica.

Ramię natryskowe mocowane jest za pomocą kołnierza posiadającego cztery otwory. Elementy mocujące należy dobrać do materiału ściany oraz przewidywanych obciążeń. Instalacja zasilająca musi zapewniać przepływ 50 l/min przy dynamicznym ciśnieniu znajdującym się w zakresie 1,5–3 bar.

Montaż, podłączenie i pierwsze uruchomienie powinny zostać wykonane przez wykwalifikowaną osobę. Po zakończeniu prac należy sprawdzić szczelność instalacji, stabilność mocowania, działanie cięgna, swobodę otwierania drzwi, wydajność przepływu oraz kształt strumienia.

Oznakowanie punktu awaryjnego

W zestawie znajduje się samoprzylepny piktogram prysznica bezpieczeństwa wykonany z folii PVC. Znak ma wymiary 150 × 150 mm i jest zgodny z EN ISO 7010 oraz ASR A1.3. Przewidziana odległość rozpoznawania wynosi 15 metrów.

Piktogram należy umieścić w widocznym miejscu przy natrysku. Oznakowanie powinno być możliwe do zauważenia ze strefy zagrożenia oraz z ciągu komunikacyjnego prowadzącego do urządzenia. Nie może być zasłaniane przez otwarte drzwi, instalacje, regały ani elementy wyposażenia.

Kontrola działania i utrzymanie gotowości

Prysznic awaryjny musi pozostawać gotowy do natychmiastowego użycia. Regularna kontrola funkcjonalna powinna obejmować otwarcie zaworu przy użyciu cięgna, ocenę szerokości i równomierności natrysku, sprawdzenie wydajności oraz kontrolę szczelności wszystkich połączeń.

Należy również ocenić stan uchwytu pierścieniowego, prowadnicy cięgna, kołnierzy, rury połączeniowej i głowicy. Elementy mocujące nie mogą być poluzowane, a głowica powinna pozostawać drożna oraz prawidłowo ustawiona względem obszaru przeznaczonego do płukania.

Regularne uruchamianie pomaga wymieniać wodę pozostającą w przewodach i umożliwia szybkie wykrycie ograniczenia przepływu. Zakres oraz częstotliwość kontroli należy dostosować do instrukcji producenta i procedur obowiązujących w zakładzie.

Dlaczego warto wybrać B-SAFETY BR 084 085?

B-SAFETY BR 084 085 jest rozwiązaniem dla obiektów, w których trzeba stworzyć stały punkt awaryjnego płukania ciała bez zajmowania przestrzeni podłogowej. Montaż nad drzwiami pozwala efektywnie wykorzystać przejście i umieścić natrysk w dobrze widocznym punkcie komunikacyjnym.

Przepływ 50 litrów na minutę, automatyczna regulacja wydajności oraz szeroki, miękki strumień wspierają skuteczne wypłukiwanie chemikaliów ze skóry. Samoodwadniająca głowica, odporna na korozję konstrukcja oraz chemoodporna powłoka zwiększają przydatność urządzenia w wymagających środowiskach.

Możliwość montażu zaworu po prawej lub lewej stronie drzwi ułatwia dostosowanie zestawu do istniejącej zabudowy. Cięgno z dużym pierścieniem zapewnia intuicyjne uruchamianie, natomiast wysięg ramienia 525 mm tworzy odpowiednią przestrzeń pod strumieniem.

Prysznic bezpieczeństwa B-SAFETY do montażu nad drzwiami sprawdzi się w laboratoriach, magazynach chemicznych, zakładach produkcyjnych, oczyszczalniach, warsztatach i pomieszczeniach technologicznych. Model BR 084 085 pozwala stworzyć profesjonalny punkt pierwszej pomocy w miejscu, w którym tradycyjny sposób montażu byłby niewygodny lub niemożliwy.
