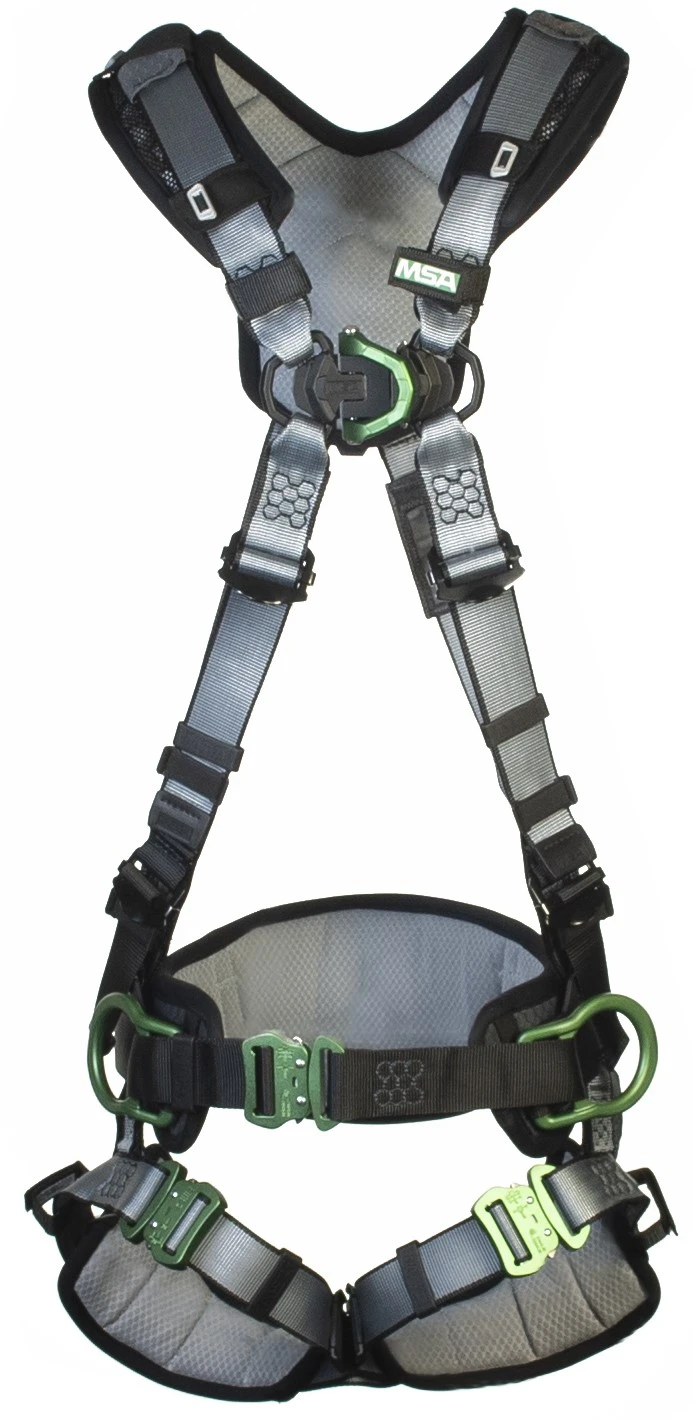

MSA V-FIT 10206547 – uprząż bezpieczeństwa z pasem pozycjonującym, 4 punkty zaczepowe, XL

MSA V-FIT 10206547 to zaawansowana uprząż bezpieczeństwa w rozmiarze XL, przeznaczona do profesjonalnych prac na wysokości, powstrzymywania spadania oraz ustalania pozycji roboczej. Konstrukcja łączy pełną uprząż chroniącą ciało z regulowanym pasem biodrowym i czterema funkcjonalnymi punktami przyłączeniowymi. Użytkownik otrzymuje tylny pierścień D, przedni punkt piersiowy oraz dwa boczne pierścienie służące do pozycjonowania przy konstrukcji.

Wariant XL został przygotowany dla osób, dla których standardowy zakres regulacji uprzęży jest niewystarczający. Większy rozmiar nie oznacza jednak rezygnacji z dokładnego dopasowania. Rozbudowany system regulacyjny pozwala ustawić położenie taśm ramiennych, udowych i pasa biodrowego odpowiednio do sylwetki oraz rodzaju odzieży roboczej. Właściwie wyregulowana uprząż powinna stabilnie przylegać do ciała, nie zsuwać się podczas wspinania i nie ograniczać swobody ruchów.

Model należy do serii MSA V-FIT, opracowanej z myślą o intensywnej eksploatacji w przemyśle, energetyce, telekomunikacji, budownictwie, utrzymaniu ruchu i montażu konstrukcji. Uprząż wykorzystuje rozwiązania poprawiające ergonomię, między innymi sprzączkę RaceFLEX, wyściełanie ramion i ud, poziomy przebieg pasów udowych, regulację przez pociągnięcie taśm w dół oraz szybkie zapięcia bagnetowe.

Kod MSA 10206547 identyfikuje wyściełany wariant V-FIT z pasem biodrowym, przeznaczony dla użytkowników wymagających rozmiaru XL. Produkt nie jest wyłącznie uprzężą do prostego ograniczania dostępu. Obecność przedniego i tylnego punktu oraz bocznych zaczepów pasa umożliwia projektowanie bardziej złożonych systemów ochrony przed upadkiem i pozycjonowania, zawsze zgodnie z instrukcjami wszystkich używanych komponentów.

Najważniejsze zalety uprzęży MSA V-FIT 10206547

• pełna uprząż bezpieczeństwa w rozmiarze XL,
• tylny punkt zaczepowy przeznaczony do powstrzymywania spadania,
• przedni punkt piersiowy do kompatybilnych systemów asekuracyjnych,
• dwa boczne pierścienie D przeznaczone do pozycjonowania,
• łącznie cztery punkty przyłączeniowe o określonych funkcjach,
• zintegrowany pas biodrowy do pracy w podparciu,
• sprzączka RaceFLEX kształtująca sportowy układ części piersiowej,
• wyściełanie ramion ograniczające ucisk i tarcie,
• wyściełane pasy udowe wspierające komfort podczas pracy,
• poziomy przebieg taśm udowych zapewniający naturalne dopasowanie,
• sprzączki bagnetowe z zabezpieczeniem przed przypadkowym otwarciem,
• regulacja taśm przez pociąganie ich w dół,
• powlekane taśmy ograniczające przywieranie brudu, smaru i wilgoci,
• czytelny, sześciokątny wzór szwów usprawniający kontrolę wzrokową,
• dedykowane mocowanie osobistego ogranicznika upadku PFL,
• elementy porządkujące nieużywane odcinki linek i taśm,
• regulowane położenie wkładki pasa biodrowego,
• nośność systemowa uprzęży do 140 kg zgodnie z dokumentacją producenta,
• zgodność z wymaganiami EN 361 oraz EN 358,
• konstrukcja do intensywnych prac przemysłowych i wysokościowych.

Co oznaczają cztery punkty zaczepowe?

Określenie „cztery punkty zaczepowe” opisuje liczbę elementów umożliwiających przyłączenie odpowiedniego sprzętu, ale nie oznacza, że wszystkie punkty można stosować zamiennie. Każdy zaczep pełni określoną funkcję. Użycie niewłaściwego punktu może zmienić ułożenie ciała po zatrzymaniu upadku, zwiększyć drogę spadania albo spowodować nieprawidłowe obciążenie uprzęży.

Tylny pierścień D

Grzbietowy punkt znajduje się pomiędzy łopatkami. Jest przeznaczony do współpracy z właściwie dobranym systemem powstrzymywania spadania, na przykład linką z amortyzatorem, osobistym ogranicznikiem upadku lub urządzeniem samohamownym. Jego położenie sprzyja utrzymaniu ciała w pozycji zbliżonej do pionowej po zatrzymaniu spadania.

Przedni punkt piersiowy

Mocowanie piersiowe znajduje się z przodu uprzęży i może współpracować z systemami wymagającymi przyłączenia od strony klatki piersiowej. Dotyczy to między innymi wybranych pionowych systemów asekuracyjnych, urządzeń prowadzonych i zastosowań związanych z wchodzeniem po drabinach. Dopuszczalność konkretnej konfiguracji należy każdorazowo potwierdzić w instrukcji produktu.

Dwa boczne pierścienie pasa

Pierścienie biodrowe są przeznaczone do ustalania pozycji podczas pracy. Współpracują z właściwą linką pozycjonującą prowadzoną wokół konstrukcji albo połączoną z odpowiednim punktem kotwiczenia. Boczne zaczepy nie służą jako samodzielne punkty do powstrzymywania spadania. Jeżeli istnieje możliwość upadku, konieczne jest równoczesne zastosowanie niezależnego systemu asekuracyjnego.

Pas biodrowy do stabilnej pracy w podparciu

Zintegrowany pas pozycjonujący zwiększa użyteczność uprzęży podczas prac wymagających podparcia użytkownika przy konstrukcji. Dotyczy to między innymi obsługi słupów, masztów telekomunikacyjnych, konstrukcji stalowych, wież, elementów instalacji energetycznych i przemysłowych ciągów technologicznych.

Po przyłączeniu odpowiedniej linki do obu bocznych pierścieni pracownik może ustabilizować ciało i pozostawić ręce wolne. Pozwala to wygodniej wykonywać czynności montażowe, regulacyjne lub serwisowe. Linka pozycjonująca powinna być ustawiona możliwie krótko, aby ograniczać niekontrolowane przemieszczanie się ciała.

Wkładkę pasa można ustawić wyżej w celu uzyskania podparcia odcinka lędźwiowego albo niżej, gdy podstawowym zadaniem jest pozycjonowanie. Oddychająca konstrukcja pomaga ograniczyć miejscowe przegrzewanie i ucisk podczas dłuższej pracy. Położenie pasa należy zawsze dopasować przed wejściem na stanowisko.

Pozycjonowanie nie jest równoważne z powstrzymywaniem spadania. System pozycjonujący ma stabilizować pracownika przy konstrukcji, natomiast niezależne zabezpieczenie powinno ograniczać skutki ewentualnego upadku. Dobór obu systemów musi wynikać z oceny ryzyka i przygotowanej metody pracy.

RaceFLEX i sportowe dopasowanie części piersiowej

Jednym z charakterystycznych rozwiązań serii V-FIT jest sprzączka RaceFLEX. Jej układ pozwala prowadzić taśmy wokół klatki piersiowej bez stosowania nieporęcznej, poziomej taśmy z klasyczną sprzączką. Konstrukcja przypomina dopasowanie sportowej kamizelki i ogranicza liczbę elementów znajdujących się w przedniej części tułowia.

Tak ukształtowany układ wspiera mobilność podczas wspinania, pracy z rękami uniesionymi ponad głowę, sięgania do narzędzi lub przemieszczania się po konstrukcji. Taśmy mają pozostawać blisko ciała, ale nie powinny ograniczać oddychania ani ruchu ramion.

Sportowy krój jest szczególnie istotny w przypadku rozmiaru XL. Większa uprząż musi prawidłowo obejmować tułów bez pozostawiania nadmiernie luźnych odcinków taśm. System RaceFLEX pomaga zachować uporządkowany układ szelek i równomierne dopasowanie w górnej części ciała.

Wyściełanie ramion oraz pasów udowych

Uprząż MSA 10206547 posiada oddychające wyściełanie naramienne, które ogranicza powstawanie punktów nacisku i otarć. Wkładki dopasowują się do ruchów użytkownika, co ma znaczenie podczas wielogodzinnego noszenia oraz pracy z dodatkowym wyposażeniem przymocowanym do uprzęży.

Wyściełanie można wyjąć w celu czyszczenia zgodnie z instrukcją producenta. Ułatwia to utrzymanie higieny sprzętu użytkowanego regularnie lub współdzielonego w ramach prawidłowo zorganizowanego systemu wydawania ŚOI. Wszelkie czynności czyszczące trzeba wykonywać metodami dopuszczonymi dla materiałów uprzęży.

Pasy udowe przebiegają poziomo przez uda, dzięki czemu mają układać się bardziej naturalnie i pozostawać na właściwym miejscu podczas ruchu. Wyściełanie pomaga rozłożyć nacisk na większej powierzchni. Nie zastępuje jednak prawidłowej regulacji, ponieważ zbyt luźny pas może przemieścić się pod obciążeniem, a nadmiernie zaciśnięty ograniczać ruch.

Sprzączki bagnetowe i szybkie przygotowanie do pracy

Zapięcia bagnetowe usprawniają zakładanie oraz zdejmowanie uprzęży. Obie części sprzączki łączą się za pomocą mechanizmu wyposażonego w zabezpieczenie przed przypadkowym otwarciem. Przed rozpoczęciem pracy każde zapięcie należy sprawdzić wzrokowo i ręcznie.

Regulacja odbywa się przez pociągnięcie taśmy w dół. Takie rozwiązanie umożliwia łatwiejsze dopasowanie szelek już po ich założeniu. Po wyregulowaniu wolne końce taśm należy umieścić w uchwytach, aby nie zwisały i nie zaczepiały o elementy konstrukcji.

Powlekane taśmy i łatwiejsza kontrola szwów

Taśmy wykorzystane w serii V-FIT zostały poddane obróbce ograniczającej wchłanianie brudu, smaru i wilgoci. Rozwiązanie pomaga utrzymać wyposażenie w czystości podczas prac przemysłowych, ale nie czyni uprzęży odporną na wszystkie chemikalia ani warunki środowiskowe.

Charakterystyczny sześciokątny wzór przeszyć ułatwia odnajdywanie uszkodzonych nici. Podczas kontroli przed użyciem należy obejrzeć każdy obszar nośny, zwracając uwagę na przecięcia, przetarcia, nadtopienia, odbarwienia, luźne włókna i ślady działania substancji chemicznych.

Parametry techniczne MSA V-FIT 10206547

Porównanie rozmiarów wyściełanej uprzęży V-FIT z pasem biodrowym

Inne konfiguracje MSA V-FIT

Porównanie modeli uprzęży MSA V-Series

Teoria systemu ochrony przed upadkiem

Uprząż jest tylko jednym z elementów systemu. Kompletny układ obejmuje punkt lub urządzenie kotwiczące, pełną uprząż oraz odpowiedni element łączący. Elementem łączącym może być linka z amortyzatorem, urządzenie samohamowne, osobisty ogranicznik upadku albo mechanizm samozaciskowy współpracujący z prowadnicą.

Najpierw należy rozważyć wyeliminowanie konieczności pracy na wysokości. Jeżeli nie jest to możliwe, pierwszeństwo mają rozwiązania ochrony zbiorowej, takie jak balustrady, zabezpieczone pomosty i osłony krawędzi. Indywidualny system asekuracyjny wykorzystuje się tam, gdzie pozostałe środki nie ograniczają ryzyka w wystarczającym stopniu.

System ograniczający dostęp nie pozwala użytkownikowi dotrzeć do krawędzi. System powstrzymywania spadania dopuszcza możliwość upadku, ale zatrzymuje osobę przed kontaktem z podłożem lub przeszkodą. System pozycjonujący podtrzymuje pracownika przy konstrukcji, lecz nie zastępuje zabezpieczenia powstrzymującego upadek.

Wolna przestrzeń pod stanowiskiem

Przed rozpoczęciem pracy należy obliczyć wymaganą wolną przestrzeń. Uwzględnia się długość elementu łączącego, możliwy odcinek swobodnego spadania, wydłużenie amortyzatora, drogę zatrzymania urządzenia samohamownego, wzrost użytkownika oraz margines bezpieczeństwa.

Wymagana przestrzeń zależy od całej konfiguracji, a nie wyłącznie od uprzęży. Szczegółowe wartości należy przyjmować z instrukcji linki, urządzenia samohamownego i systemu kotwiczącego. Im niżej znajduje się punkt kotwiczenia, tym dłuższa może być droga spadania.

Należy również uwzględnić upadek wahadłowy. Jeżeli kotwiczenie znajduje się daleko od pionowej osi stanowiska, osoba po przekroczeniu krawędzi może przemieścić się łukiem i uderzyć o konstrukcję. Punkt powinien znajdować się możliwie blisko obszaru pracy, najlepiej powyżej użytkownika.

Jak prawidłowo założyć uprząż MSA V-FIT?

1. Skontroluj urządzenie. Sprawdź taśmy, szwy, etykiety, sprzączki, pierścienie D, wyściełanie i pas biodrowy. Nie używaj sprzętu z nieczytelną identyfikacją, przecięciami, nadtopieniami, deformacją metalowych elementów lub śladami działania chemikaliów.
2. Chwyć uprząż za punkt grzbietowy. Pozwól taśmom swobodnie opaść i usuń wszystkie skręcenia. Rozpoznaj część przednią, tylną oraz pasy udowe.
3. Załóż szelki ramienne. Każda taśma powinna przebiegać płasko i symetrycznie. Wyściełanie musi zostać ustawione na ramionach.
4. Zapnij pasy udowe. Połącz sprzączki bagnetowe i sprawdź działanie ich blokady. Taśmy mają przebiegać płasko przez uda.
5. Zapnij oraz ustaw pas biodrowy. Dopasuj jego wysokość do planowanego zadania i upewnij się, że boczne pierścienie znajdują się symetrycznie.
6. Wyreguluj taśmy. Pociągaj regulatory w dół, aż uprząż będzie stabilnie przylegać. Nie należy pozostawiać nadmiernego luzu.
7. Sprawdź punkt grzbietowy. Powinien znajdować się pomiędzy łopatkami, a nie przy karku lub w dolnej części pleców.
8. Zabezpiecz końce taśm. Umieść luźne odcinki w przeznaczonych uchwytach, aby nie zaczepiały o konstrukcję.
9. Wykonaj kontrolę partnerską. Druga przeszkolona osoba powinna sprawdzić tylną część uprzęży, wszystkie zapięcia i przebieg taśm.
10. Przyłącz właściwy system. Wybierz punkt odpowiedni dla funkcji urządzenia łączącego i sprawdź całkowite zamknięcie każdego łącznika.

Kompatybilne grupy akcesoriów MSA

Kontrola przed użyciem

Uprząż należy sprawdzać przed każdym założeniem. Taśmy powinny być wolne od przecięć, rozdarć, nadtopień, silnych przetarć i oznak degradacji chemicznej. Szwy muszą być kompletne, a wzór przeszyć nie może zawierać zerwanych ani wyciągniętych nici.

Sprzączki, regulatory i pierścienie D nie mogą być zdeformowane, pęknięte, skorodowane ani zanieczyszczone w sposób ograniczający działanie mechanizmu. Sprzączki bagnetowe muszą się całkowicie zamykać i blokować.

Etykieta identyfikacyjna powinna pozostawać czytelna. Należy także sprawdzić aktualność kontroli okresowej oraz zgodność numeru produktu z wyposażeniem przewidzianym w planie pracy.

Przechowywanie, czyszczenie i wycofanie z eksploatacji

Po zakończeniu pracy uprząż należy przechowywać w suchym, wentylowanym miejscu, z dala od promieniowania słonecznego, ostrych przedmiotów, substancji chemicznych i intensywnych źródeł ciepła. Sprzętu nie należy pozostawiać w sposób powodujący trwałe załamanie taśm.

Czyszczenie musi odbywać się zgodnie z instrukcją MSA. Nie wolno stosować agresywnych rozpuszczalników ani suszyć uprzęży bezpośrednio na grzejniku. Wyjmowane elementy naramienne można konserwować wyłącznie metodami dopuszczonymi przez producenta.

Uprząż, która uczestniczyła w zatrzymaniu upadku, należy natychmiast wycofać z użytkowania. Sprzęt trzeba oznaczyć i zabezpieczyć przed przypadkowym ponownym wydaniem. Dalsze postępowanie powinno wynikać z instrukcji producenta oraz oceny osoby kompetentnej.

Zastosowanie uprzęży MSA V-FIT XL

• montaż i konserwacja konstrukcji stalowych,
• prace na masztach oraz wieżach telekomunikacyjnych,
• serwis infrastruktury energetycznej,
• obsługa turbin wiatrowych,
• prace na dachach z odpowiednim systemem krawędziowym,
• montaż, przebudowa i demontaż rusztowań,
• konserwacja suwnic i instalacji technologicznych,
• prace na słupach i konstrukcjach wsporczych,
• zadania wymagające ustalania pozycji przy konstrukcji,
• prace na drabinach stałych wyposażonych w system asekuracyjny,
• przemysł naftowy, gazowy, chemiczny i energetyczny,
• budownictwo infrastrukturalne i przemysłowe,
• prace montażowe wymagające dużego zakresu ruchu ramion,
• stanowiska, na których stosowane są PFL lub urządzenia SRL.

Dlaczego warto wybrać MSA V-FIT 10206547?

MSA V-FIT 10206547 odpowiada potrzebom użytkowników wymagających rozmiaru XL oraz rozbudowanego systemu przyłączeniowego. Tylny i piersiowy punkt mogą współpracować z właściwie zaprojektowanym systemem asekuracyjnym, natomiast boczne pierścienie pozwalają zastosować linkę do ustalania pozycji.

Pas biodrowy, wkładki ramienne i udowe, poziomy układ taśm oraz system RaceFLEX wspierają komfort podczas długiego dnia pracy. Sprzączki bagnetowe przyspieszają zakładanie, a regulacja w dół ułatwia dopasowanie uprzęży do sylwetki oraz odzieży ochronnej.

Konstrukcja klasy premium jest przeznaczona do sytuacji, w których pracownik regularnie wspina się, zmienia pozycję i korzysta z kilku rodzajów zabezpieczeń. Przemyślany układ punktów zaczepowych pozwala budować system powstrzymywania spadania oraz pozycjonowania bez traktowania bocznych pierścieni jako punktów o niewłaściwym przeznaczeniu.

Wybór uprzęży XL powinien zostać poprzedzony porównaniem wymiarów użytkownika z aktualną tabelą rozmiarów MSA. Należy uwzględnić odzież zimową, ubranie trudnopalne, kombinezon oraz inne warstwy noszone podczas rzeczywistej pracy. Regulacja nie służy do kompensowania zasadniczo błędnie dobranego rozmiaru.

Uprząż MSA V-FIT z pasem pozycjonującym jest profesjonalnym elementem ochrony indywidualnej, ale nie stanowi samodzielnego systemu. Bezpieczne użycie wymaga właściwego kotwiczenia, kompatybilnego urządzenia łączącego, obliczenia wolnej przestrzeni, ograniczenia ryzyka wahadła oraz przygotowania planu ratunkowego.

Model MSA 10206547 sprawdzi się podczas wymagających prac na wysokości, w których liczy się połączenie ergonomii, szerokich możliwości konfiguracji oraz możliwości pracy w podparciu. Odpowiednio dobrana, wyregulowana i kontrolowana uprząż V-FIT XL pomaga stworzyć spójny system ochrony dla prac montażowych, serwisowych, energetycznych i przemysłowych.
