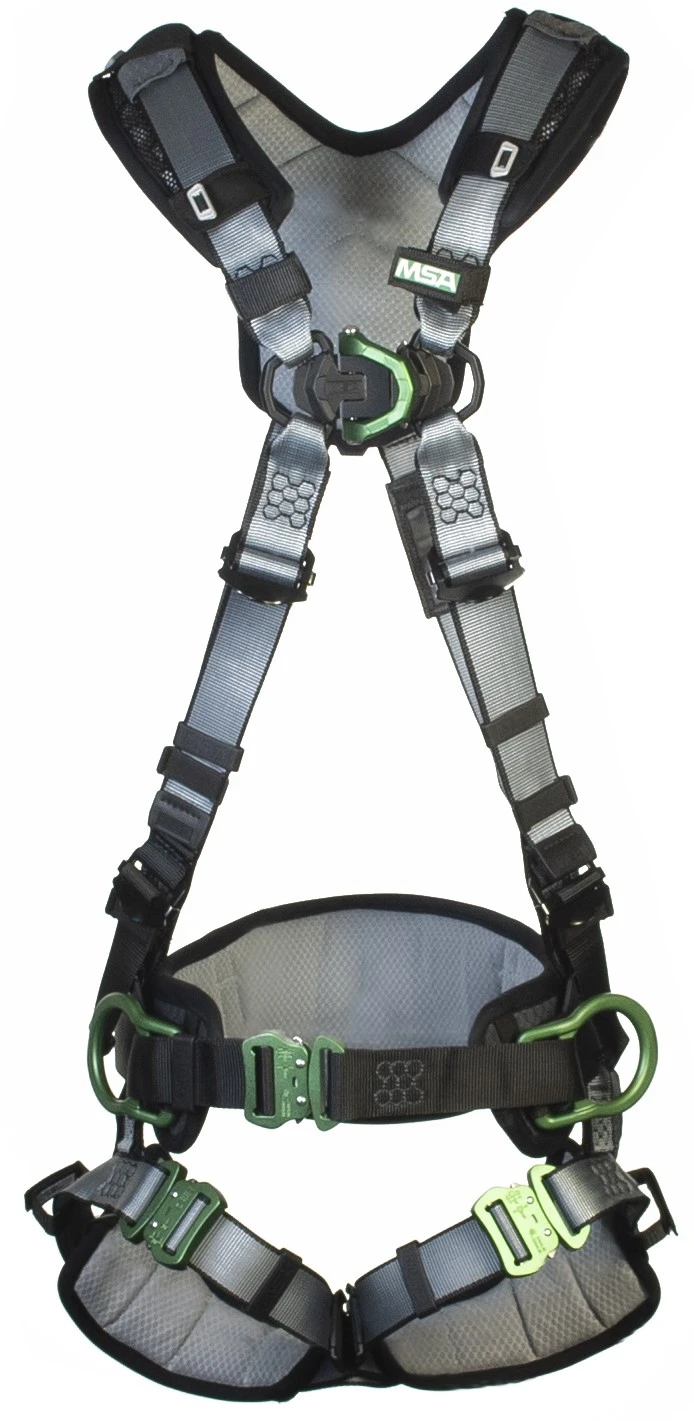

MSA V-FIT 10206545 – uprząż bezpieczeństwa z pasem pozycjonującym, 4 punkty zaczepowe, rozmiar S

MSA V-FIT 10206545 to profesjonalna, pełna uprząż bezpieczeństwa przeznaczona do zabezpieczania pracowników wykonujących zadania na wysokości, przemieszczających się po konstrukcjach oraz pracujących w podparciu. Rozbudowana konstrukcja łączy funkcję powstrzymywania spadania z możliwością stabilnego pozycjonowania użytkownika. Uprząż została wyposażona w tylny punkt zaczepowy, przedni punkt piersiowy oraz dwa boczne pierścienie na pasie biodrowym. Łącznie tworzą one funkcjonalny układ czterech punktów przyłączeniowych.

Oferowany wariant ma kod producenta MSA 10206545. Na oznaczeniu producenta występuje jako rozmiar XS, który w europejskim systemie doboru odpowiada rozmiarowi S. Jest to ważne podczas zamawiania, ponieważ porównywanie wyłącznie literowych oznaczeń stosowanych na różnych rynkach może prowadzić do wyboru niewłaściwego wariantu.

Uprząż MSA V-FIT została opracowana z myślą o użytkownikach, którzy potrzebują nie tylko certyfikowanego elementu systemu ochrony przed upadkiem, ale również wysokiego komfortu podczas wielogodzinnej pracy. Sportowo ukształtowany układ taśm dopasowuje się do sylwetki i pozwala zachować swobodę ruchu górnej części tułowia. Miękkie wyściełanie ramion i pasów udowych ogranicza powstawanie miejscowego nacisku oraz tarcie występujące podczas poruszania się po drabinach, konstrukcjach i rusztowaniach.

Model wyposażono również w pas biodrowy z dwoma bocznymi pierścieniami D. Pozwalają one współpracować z odpowiednią linką do ustalania pozycji podczas wykonywania zadań wymagających pracy w podparciu. Należy jednak pamiętać, że boczne zaczepy pozycjonujące nie służą samodzielnie do powstrzymywania spadania. W zastosowaniach, w których występuje ryzyko upadku, konieczne jest zastosowanie niezależnego systemu chroniącego przed jego skutkami.

Najważniejsze cechy uprzęży MSA V-FIT 10206545

• pełna uprząż bezpieczeństwa przeznaczona do pracy na wysokości,
• rozmiar producenta XS odpowiadający europejskiemu rozmiarowi S,
• tylny pierścień D do współpracy z systemem powstrzymywania spadania,
• piersiowy punkt zaczepowy z przodu uprzęży,
• dwa boczne pierścienie D do ustalania pozycji podczas pracy,
• łącznie cztery punkty przyłączeniowe o funkcjach zależnych od ich położenia,
• zintegrowany pas biodrowy do pracy w podparciu,
• wyściełanie ramion zwiększające komfort pracy,
• wyściełane pasy udowe ograniczające miejscowy nacisk,
• poziomy układ pasów udowych poprawiający naturalne dopasowanie,
• sprzączka RaceFLEX redukująca ilość nieporęcznych taśm na klatce piersiowej,
• sportowy krój wspierający mobilność górnej części ciała,
• regulacja przez pociągnięcie taśmy w dół,
• sprzączki bagnetowe usprawniające zakładanie uprzęży,
• dedykowane miejsce do montażu osobistego ogranicznika upadku PFL,
• uchwyty pomagające uporządkować niewykorzystywane odcinki linek,
• konstrukcja dostosowana do profesjonalnego zastosowania przemysłowego,
• masa modelu 10206545 wynosząca około 2,9 kg.

Cztery punkty zaczepowe i ich prawidłowe przeznaczenie

Określenie „uprząż czteropunktowa” nie oznacza, że każdy pierścień może być używany w dowolny sposób. Poszczególne punkty mają ściśle określone funkcje. Dobór miejsca przyłączenia powinien wynikać z instrukcji producenta, konfiguracji systemu, oceny ryzyka i planu ratunkowego.

Tylny punkt zaczepowy

Grzbietowy pierścień D znajduje się w górnej części pleców. Może służyć do połączenia uprzęży z odpowiednim urządzeniem powstrzymującym spadanie, na przykład linką z amortyzatorem albo urządzeniem samohamownym. Punkt grzbietowy sprzyja utrzymaniu użytkownika w pozycji zbliżonej do pionowej po zatrzymaniu upadku.

Przedni punkt piersiowy

Piersiowe mocowanie umieszczone z przodu uprzęży umożliwia tworzenie konfiguracji wymagających przyłączenia od strony klatki piersiowej. Może być wykorzystywane między innymi w połączeniu z kompatybilnym urządzeniem prowadzonym po systemie pionowym, o ile dokumentacja wszystkich składników dopuszcza taką konfigurację.

Boczne pierścienie pasa biodrowego

Dwa pierścienie znajdujące się po bokach pasa są przeznaczone do pozycjonowania użytkownika. W połączeniu z regulowaną linką do ustalania pozycji umożliwiają podparcie ciała przy konstrukcji i wykonywanie zadania obiema rękami. Nie należy wykorzystywać bocznych pierścieni jako jedynego przyłączenia systemu powstrzymywania spadania.

Pas pozycjonujący do pracy w podparciu

Zintegrowany pas biodrowy odróżnia MSA V-FIT 10206545 od prostszych uprzęży przeznaczonych głównie do ogólnych prac wysokościowych. Pas rozkłada obciążenie wokół bioder i tworzy stabilne podparcie podczas pracy przy słupach, konstrukcjach stalowych, masztach, instalacjach przemysłowych lub elementach infrastruktury energetycznej.

System ustalania pozycji służy do ograniczenia ruchu użytkownika i podparcia ciała w zaplanowanym miejscu. Nie jest systemem powstrzymywania spadania. Jeżeli podczas pozycjonowania pozostaje możliwość upadku, pracownik musi być równocześnie połączony z odpowiednim systemem asekuracyjnym za pomocą punktu przeznaczonego do powstrzymywania spadania.

Linka pozycjonująca powinna być możliwie krótka i ustawiona tak, aby ograniczać możliwość niekontrolowanego przemieszczenia. Musi być poprowadzona zgodnie z instrukcją jej producenta, bez kontaktu z ostrymi krawędziami, gorącymi powierzchniami, substancjami chemicznymi oraz ruchomymi częściami maszyn.

Technologia RaceFLEX i ergonomiczny krój uprzęży

Charakterystycznym elementem serii V-FIT jest sprzączka RaceFLEX. Konstrukcja ogranicza potrzebę stosowania tradycyjnego, nieporęcznego pasa prowadzonego poziomo przez klatkę piersiową. Taśmy lepiej układają się wokół górnej części tułowia, zapewniając dopasowanie zbliżone do sportowej kamizelki.

Taki układ wspiera swobodę ruchu podczas wspinania, sięgania do narzędzi, pochylania się i przemieszczania po konstrukcji. Prawidłowo dopasowana uprząż nie powinna zsuwać się z ramion ani przemieszczać na ciele podczas wykonywania typowych ruchów roboczych.

Regulacja uprzęży odbywa się przez pociąganie taśm w dół. Rozwiązanie ułatwia dopasowanie szelek do sylwetki i odzieży roboczej. Po wyregulowaniu należy zabezpieczyć luźne końce taśm, aby nie zahaczały o elementy konstrukcji, narzędzia lub instalacje.

Wyściełanie ramion i pasów udowych

Model 10206545 posiada miękkie elementy na ramionach i udach. Wyściełanie ogranicza koncentrację nacisku i poprawia komfort podczas długotrwałego noszenia sprzętu. Jest to szczególnie istotne, gdy do uprzęży przyłączone są dodatkowe elementy, takie jak osobisty ogranicznik upadku, linka bezpieczeństwa lub zestaw narzędzi.

Pasy udowe biegną poziomo i układają się w bardziej naturalny sposób. Prawidłowa pozycja pasów ma znaczenie zarówno dla komfortu poruszania się, jak i dla rozłożenia obciążeń po zatrzymaniu upadku. Zbyt luźne taśmy mogą gwałtownie przemieścić się podczas obciążenia, natomiast nadmierne zaciśnięcie może ograniczać ruch i powodować dyskomfort.

Parametry techniczne MSA 10206545

Porównanie rozmiarów uprzęży MSA V-FIT z pasem biodrowym

Rozmiar uprzęży należy dobierać na podstawie tabeli producenta i praktycznego dopasowania do użytkownika w odzieży przewidzianej do wykonywania pracy. Nie należy zakładać, że oznaczenie stosowane przy zwykłej odzieży będzie automatycznie odpowiadało rozmiarowi środka ochrony indywidualnej.

Porównanie serii uprzęży MSA

Jak działa kompletny system zabezpieczenia przed upadkiem?

Sama uprząż nie stanowi kompletnego zabezpieczenia. Pełny system składa się z prawidłowo dobranego punktu kotwiczenia, uprzęży oraz elementu łączącego. Urządzeniem łączącym może być linka z amortyzatorem, osobisty ogranicznik upadku PFL, urządzenie samohamowne SRL albo system prowadzony przeznaczony do poruszania się po drabinie.

Uprząż odpowiada za przejęcie i rozłożenie obciążeń na odpowiednie części ciała. Element łączący zatrzymuje spadanie lub ogranicza możliwość dotarcia do krawędzi. Punkt kotwiczenia przekazuje obciążenie do konstrukcji. Wszystkie składniki muszą być wzajemnie kompatybilne i dobrane dla konkretnego stanowiska.

Jeżeli jest to możliwe, w pierwszej kolejności należy wyeliminować konieczność pracy na wysokości lub zastosować ochronę zbiorową, na przykład barierki albo odpowiednio zabezpieczony pomost. Indywidualne środki ochronne stosuje się wtedy, gdy ryzyka nie można skutecznie usunąć innymi metodami.

System ograniczający dostęp a system powstrzymujący spadanie

System ograniczający dostęp jest skonfigurowany tak, aby użytkownik nie mógł dotrzeć do miejsca, z którego może spaść. Długość linki i położenie kotwiczenia fizycznie zatrzymują pracownika przed krawędzią. Jest to rozwiązanie prewencyjne.

System powstrzymywania spadania dopuszcza możliwość przekroczenia krawędzi, ale zatrzymuje pracownika przed uderzeniem w podłoże lub przeszkodę. Taka konfiguracja wymaga obliczenia wolnej przestrzeni, ograniczenia długości spadania i przygotowania skutecznego planu ratunkowego.

Pozycjonowanie umożliwia podparcie użytkownika przy konstrukcji i pracę obiema rękami. Nie należy utożsamiać go z powstrzymywaniem spadania. Podczas pracy w podparciu boczne pierścienie uprzęży współpracują z linką pozycjonującą, natomiast oddzielny punkt powinien współpracować z niezależnym zabezpieczeniem przed upadkiem.

Zasady prawidłowego używania uprzęży bezpieczeństwa

1. Przeprowadź kontrolę przed użyciem. Sprawdź taśmy, szwy, klamry, pierścienie D, etykiety, pas biodrowy i wyściełanie. Uprząż z przecięciem, przetarciem, śladami działania chemikaliów, odkształceniem części metalowych lub nieczytelnym oznakowaniem nie powinna zostać użyta.
2. Rozpoznaj układ uprzęży. Chwyć uprząż za pierścień grzbietowy, uporządkuj taśmy i usuń wszystkie skręcenia przed rozpoczęciem zakładania.
3. Załóż pasy ramienne. Taśmy powinny przebiegać płasko i symetrycznie, bez skręcenia oraz krzyżowania w miejscach nieprzewidzianych przez konstrukcję.
4. Zapnij pasy udowe i pas biodrowy. Każde zapięcie powinno być całkowicie zamknięte. Połączenia należy skontrolować wzrokowo i ręcznie.
5. Wyreguluj uprząż. Taśmy powinny przylegać do ciała, ale nie mogą utrudniać oddychania, chodzenia, pochylania ani wchodzenia po drabinie.
6. Ustaw punkty zaczepowe. Pierścień grzbietowy powinien znajdować się w prawidłowym położeniu pomiędzy łopatkami, a pas biodrowy powinien być stabilnie osadzony.
7. Wykonaj kontrolę partnerską. Druga przeszkolona osoba powinna sprawdzić taśmy znajdujące się poza polem widzenia użytkownika, zapięcia oraz położenie punktów przyłączeniowych.
8. Podłącz właściwy element systemu. Używaj wyłącznie punktu przeznaczonego do danej funkcji i kompatybilnych łączników z prawidłowo zamkniętym mechanizmem blokującym.
9. Zabezpiecz luźne elementy. Niewykorzystywane odcinki taśm i linek należy umieścić w przeznaczonych do tego uchwytach.
10. Zapewnij plan ratunkowy. Przed rozpoczęciem pracy muszą być dostępne środki umożliwiające sprawne dotarcie do osoby zawieszonej po zatrzymaniu upadku.

Wolna przestrzeń i ryzyko upadku wahadłowego

Przed rozpoczęciem pracy trzeba ustalić wymaganą wolną przestrzeń. W obliczeniu uwzględnia się długość elementu łączącego, drogę zatrzymania urządzenia, wydłużenie amortyzatora, położenie punktu kotwiczenia, wzrost użytkownika oraz wymagany margines bezpieczeństwa. Decydujące są instrukcje zastosowanych urządzeń.

Punkt kotwiczenia powinien, jeśli pozwala na to stanowisko, znajdować się możliwie wysoko i blisko pionowej osi wykonywania pracy. Kotwiczenie znacznie przesunięte na bok zwiększa zagrożenie upadkiem wahadłowym oraz możliwość uderzenia o konstrukcję.

Podczas pracy przy krawędzi element łączący może zetknąć się z jej powierzchnią. W takim zastosowaniu należy korzystać wyłącznie ze sprzętu wyraźnie dopuszczonego do kontaktu z odpowiednim rodzajem krawędzi. Sama uprząż V-FIT nie nadaje takiego dopuszczenia całemu systemowi.

Kontrola, przechowywanie i wycofanie z użytkowania

Uprząż należy kontrolować przed każdym zastosowaniem. Niezależnie od kontroli użytkownika sprzęt powinien podlegać udokumentowanym przeglądom wykonywanym przez osobę kompetentną w terminach wynikających z instrukcji producenta, intensywności użytkowania, warunków środowiskowych i obowiązujących procedur.

Po zabrudzeniu uprząż należy czyścić zgodnie z instrukcją MSA. Nie wolno używać agresywnych rozpuszczalników ani suszyć sprzętu w bezpośrednim kontakcie z intensywnym źródłem ciepła. Wyposażenie powinno być przechowywane w suchym, wentylowanym miejscu, chronionym przed promieniowaniem UV, wilgocią, substancjami chemicznymi i ostrymi przedmiotami.

Uprząż uczestniczącą w zatrzymaniu upadku należy natychmiast wycofać z eksploatacji, oznaczyć i zabezpieczyć przed ponownym użyciem. Dalsze postępowanie powinno być zgodne z instrukcją producenta i decyzją osoby uprawnionej do oceny sprzętu.

Akcesoria i elementy systemu współpracujące z uprzężą

Zastosowanie uprzęży MSA V-FIT 10206545

• montaż i serwis konstrukcji stalowych,
• prace na masztach i wieżach telekomunikacyjnych,
• obsługa infrastruktury energetycznej,
• konserwacja turbin wiatrowych,
• prace na rusztowaniach, drabinach stałych i podestach,
• montaż instalacji przemysłowych na wysokości,
• prace dachowe z odpowiednio dobranym systemem krawędziowym,
• serwis maszyn, suwnic i urządzeń technologicznych,
• prace wymagające okresowego pozycjonowania przy konstrukcji,
• zastosowania w przemyśle naftowym, gazowym i chemicznym,
• budownictwo przemysłowe i infrastrukturalne,
• zadania wymagające dużej swobody ruchu górnej części ciała.

Dlaczego warto wybrać MSA V-FIT 10206545?

MSA V-FIT 10206545 jest przeznaczona dla użytkowników wymagających rozbudowanej uprzęży do powstrzymywania spadania i ustalania pozycji. Cztery punkty przyłączeniowe zapewniają możliwość konfigurowania sprzętu do różnych zadań, pod warunkiem przestrzegania przeznaczenia każdego zaczepu.

Pas biodrowy z bocznymi pierścieniami zwiększa funkcjonalność podczas pracy w podparciu. Tylny i piersiowy punkt umożliwiają współpracę z odpowiednimi elementami systemu asekuracyjnego. Wyściełane ramiona i pasy udowe wspierają komfort podczas intensywnej eksploatacji.

Technologia RaceFLEX, sportowy krój, sprzączki bagnetowe i regulacja przez pociągnięcie w dół pomagają sprawnie przygotować uprząż do pracy. Konstrukcja ogranicza niepotrzebne przemieszczanie taśm i sprzyja zachowaniu mobilności podczas wspinania lub wykonywania czynności montażowych.

Wariant 10206545 jest przeznaczony dla użytkowników wymagających europejskiego rozmiaru S. Przed zakupem należy porównać wymiary użytkownika z aktualną tabelą MSA i uwzględnić rodzaj odzieży noszonej podczas pracy. Prawidłowy rozmiar jest warunkiem właściwego dopasowania oraz prawidłowego działania uprzęży.

Uprząż bezpieczeństwa MSA V-FIT z pasem pozycjonującym stanowi profesjonalny element systemu ochrony przed upadkiem. Nie jest samodzielnym systemem bezpieczeństwa, dlatego powinna zostać uzupełniona o właściwy punkt kotwiczenia, certyfikowany element łączący, plan ratunkowy i procedury opracowane dla danego stanowiska. Odpowiednio dobrana i regularnie kontrolowana uprząż pozwala połączyć ochronę pracownika z wysokim poziomem ergonomii podczas wymagających zadań wykonywanych na wysokości.
