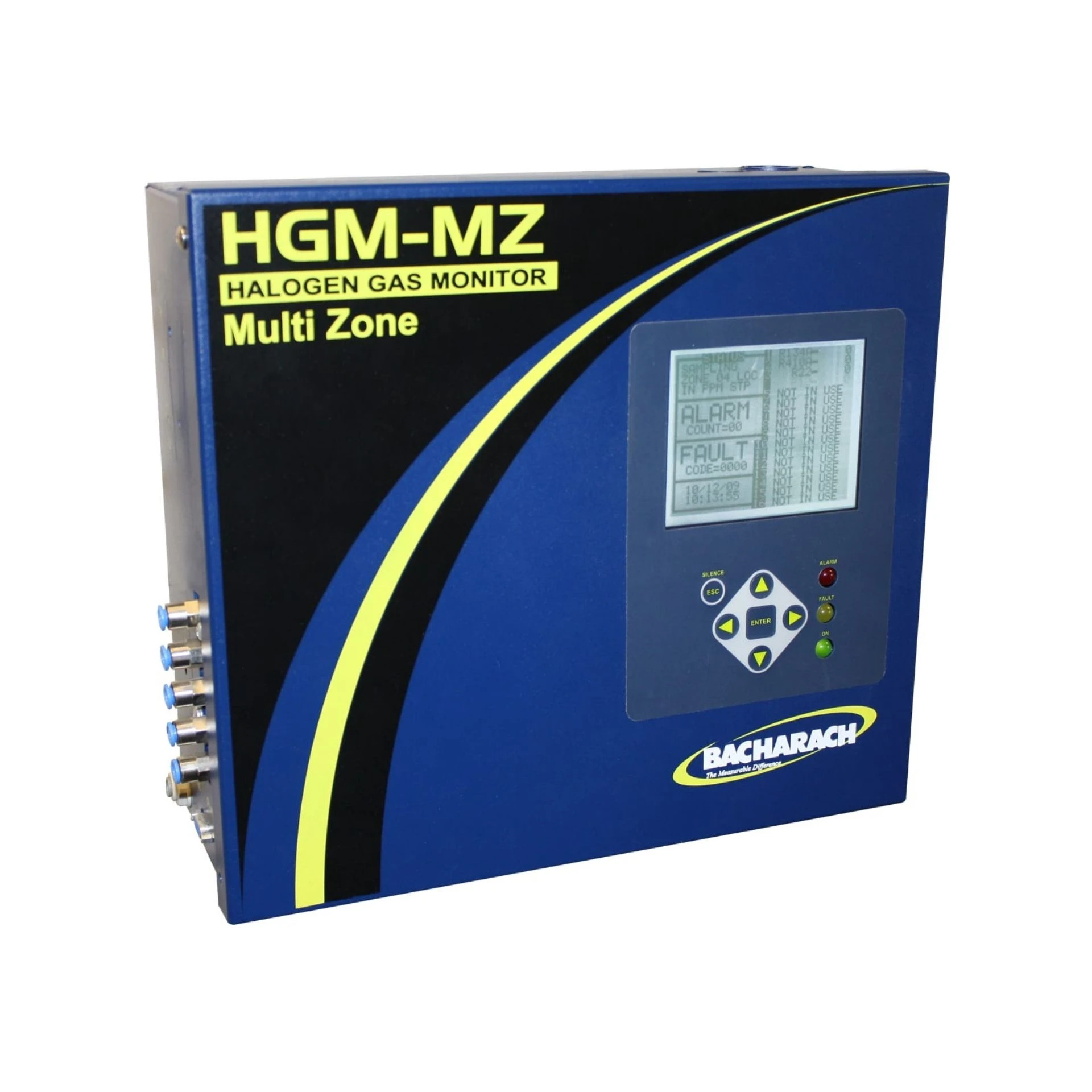

Bacharach MSA Safety HGM‑MultiZone – precyzyjny monitor wycieków czynników chłodniczych

Bacharach MSA Safety HGM‑MultiZone to wielostrefowy system aspiracyjny przeznaczony do ciągłego monitorowania szczelności instalacji chłodniczych, klimatyzacyjnych i technologicznych wykorzystujących halogenowane czynniki chłodnicze. Urządzenie pozwala wykrywać nawet bardzo niewielkie emisje gazu i wskazywać strefę, w której nastąpił wzrost stężenia. Dzięki temu personel techniczny może zareagować na rozwijającą się nieszczelność, zanim spowoduje ona poważny ubytek medium, zmniejszenie wydajności chłodniczej lub awarię urządzeń.

System HGM‑MultiZone wykorzystuje centralny analizator podczerwieni NDIR oraz aktywny układ pobierania próbek. Powietrze jest zasysane z wyznaczonych punktów i transportowane przewodami do wspólnej komory pomiarowej. W zależności od wybranego modelu monitor może obsługiwać 4, 8, 12 albo 16 stref. Rozbudowana architektura systemowa pozwala zwiększyć liczbę kontrolowanych punktów nawet do 48, dzięki czemu rozwiązanie sprawdza się zarówno w pojedynczej maszynowni, jak i w rozległym obiekcie przemysłowym.

Minimalny poziom detekcji dla większości obsługiwanych gazów halogenowanych wynosi 1 ppm. Tak wysoka czułość ma szczególne znaczenie w instalacjach, w których oczekuje się wykrywania wycieków na bardzo wczesnym etapie. Monitorowanie niskich stężeń pozwala ograniczyć straty czynnika, wspiera efektywne planowanie serwisu i zmniejsza prawdopodobieństwo wystąpienia nieplanowanego przestoju.

Urządzenia HGM‑MultiZone są zasilane napięciem 120–240 VAC, 50/60 Hz. Mogą pracować jako samodzielne systemy ostrzegawcze albo zostać połączone z automatyką budynkową, centralą techniczną, systemem BMS, BAS lub sterownikiem PLC. Programowalne przekaźniki i dostępne interfejsy komunikacyjne pozwalają przekazywać alarmy, wyniki pomiarowe oraz informacje diagnostyczne do urządzeń nadrzędnych.

Modele Bacharach HGM‑MultiZone – tabela produktów

Informacja dotycząca sensorów: w systemie HGM‑MultiZone nie instaluje się osobnego sensora elektronicznego w każdej strefie. Poszczególne strefy są punktami poboru powietrza połączonymi przewodami z jednym centralnym analizatorem NDIR. Numery 3015-5043, 3015-5044, 3015-5045 i 3015-5046 są identyfikatorami kompletnych monitorów, a nie pojedynczych profili gazowych zapisanych w bibliotece urządzenia.

HGM‑MultiZone 4 Zone – ID produktu 3015-5043

Bacharach HGM‑MultiZone 3015-5043 to wariant przeznaczony do obsługi czterech niezależnych stref. Sprawdza się w niewielkich i średnich maszynowniach, w których monitoringiem należy objąć kilka najważniejszych urządzeń lub obszarów. Punkty poboru mogą zostać umieszczone między innymi przy sprężarkach, zbiornikach, pompach, rozdzielaczach i zespołach zaworowych.

Czterokanałowa konstrukcja pozwala podzielić instalację na czytelne sekcje. Każda strefa może zostać opisana nazwą odpowiadającą rzeczywistej lokalizacji. W przypadku wykrycia wycieku operator otrzymuje informację, z której linii pochodzi próbka o podwyższonym stężeniu. Ułatwia to rozpoczęcie diagnostyki w odpowiednim miejscu.

Model 3015-5043 jest odpowiedni dla pojedynczej maszynowni chłodniczej, lokalnego systemu klimatyzacyjnego, mniejszego supermarketu, laboratorium lub obiektu posiadającego kilka agregatów. Jeden centralny analizator zastępuje kilka rozproszonych urządzeń pomiarowych, a obsługa parametrów, alarmów i diagnostyki odbywa się z jednego miejsca.

HGM‑MultiZone 8 Zone – ID produktu 3015-5044

Bacharach HGM‑MultiZone 3015-5044 obsługuje osiem punktów poboru próbek. Wariant ten oferuje większą swobodę projektowania instalacji detekcyjnej i jest przeznaczony do obiektów posiadających kilka sekcji chłodniczych albo większą liczbę potencjalnych miejsc emisji.

Osiem kanałów można wykorzystać do monitorowania poszczególnych grup urządzeń, kolejnych pomieszczeń lub różnych poziomów obiektu. Oddzielne linie mogą kontrolować sekcję sprężarek, zbiorniki ciekłego czynnika, parowniki, skraplacze, pompy, zawory i przestrzenie techniczne. Dokładny podział powinien wynikać z analizy instalacji oraz przewidywanego sposobu rozchodzenia się gazu.

Model 3015-5044 znajduje zastosowanie w średnich chłodniach, sklepach wielkopowierzchniowych, zakładach produkcyjnych, magazynach i centrach logistycznych. Większa liczba stref pozwala precyzyjniej wskazać miejsce pojawienia się nieszczelności, co może skrócić czas potrzebny do zlokalizowania uszkodzonego elementu.

HGM‑MultiZone 12 Zone – ID produktu 3015-5045

Bacharach HGM‑MultiZone 3015-5045 jest dwunastostrefowym systemem przeznaczonym do rozbudowanych instalacji chłodniczych. Umożliwia nadzorowanie wielu urządzeń, pomieszczeń i sekcji technologicznych za pomocą jednego centralnego analizatora podczerwieni.

Dwanaście kanałów pozwala przygotować szczegółową mapę punktów pomiarowych. Strefy mogą odpowiadać konkretnym agregatom, grupom sprężarek, układom zaworowym, zbiornikom, komorom chłodniczym albo wydzielonym pomieszczeniom. Czytelne oznaczenie każdej linii ułatwia interpretowanie alarmu oraz organizowanie działań serwisowych.

Model 3015-5045 jest przeznaczony między innymi do dużych centrów dystrybucyjnych, zakładów przetwórstwa spożywczego, magazynów farmaceutycznych, rozbudowanych obiektów handlowych oraz instalacji procesowych. Może być również wybierany z myślą o przyszłym rozszerzeniu systemu, jeżeli na etapie uruchomienia nie wszystkie kanały są jeszcze wykorzystywane.

HGM‑MultiZone 16 Zone – ID produktu 3015-5046

Bacharach HGM‑MultiZone 3015-5046 jest najbardziej rozbudowanym podstawowym wariantem rodziny. Monitor obsługuje szesnaście niezależnych linii aspiracyjnych i może nadzorować dużą liczbę urządzeń rozproszonych w obrębie obiektu.

Konfiguracja szesnastostrefowa jest przeznaczona dla dużych maszynowni, rozległych instalacji przemysłowych i obiektów posiadających wiele oddzielnych układów chłodniczych. W ramach infrastruktury Multi‑Zone możliwa jest dalsza rozbudowa do 48 punktów pomiarowych, co pozwala stworzyć scentralizowaną sieć monitorowania wycieków.

Porównanie dostępnych wariantów

Technologia NDIR stosowana w HGM‑MultiZone

Centralny sensor urządzenia wykorzystuje niedyspersyjną spektroskopię w podczerwieni, określaną skrótem NDIR. Zasada pomiaru opiera się na zdolności cząsteczek gazu do pochłaniania promieniowania podczerwonego o określonej długości fali. Powietrze doprowadzone z monitorowanej strefy trafia do komory optycznej, w której analizowany jest stopień absorpcji promieniowania.

Zmierzona absorpcja jest przeliczana na stężenie wybranego czynnika chłodniczego. Wynik przedstawiany jest w częściach na milion, czyli ppm. Technologia NDIR jest odpowiednia do monitorowania gazów posiadających charakterystyczne pasma absorpcyjne i zapewnia dobrą stabilność podczas długotrwałej pracy.

Sensor podczerwieni nie wykorzystuje zużywającego się odczynnika chemicznego. W normalnych warunkach sprzyja to zachowaniu stabilnej charakterystyki i ogranicza częstotliwość wymiany elementu pomiarowego. System nadal wymaga okresowych kontroli, testów funkcjonalnych oraz sprawdzania układu aspiracyjnego, jednak właściwy sensor optyczny może pracować przez wiele lat.

HGM‑MultiZone korzysta z biblioteki charakterystyk gazowych. Po wskazaniu właściwego czynnika urządzenie stosuje profil pomiarowy odpowiadający jego właściwościom absorpcyjnym. Z tego względu podczas uruchomienia należy wybrać dokładnie ten gaz, który znajduje się w kontrolowanej instalacji.

Lista profili sensorowych i czynników chłodniczych

Poniższa tabela przedstawia najważniejsze czynniki występujące w bibliotece HGM‑MultiZone. Wskazane pozycje są profilami centralnego sensora NDIR, a nie osobnymi modułami z własnymi numerami katalogowymi. Identyfikatorem produktu pozostaje numer kompletnego monitora, zależny od liczby obsługiwanych stref.
