HGM‑SingleZone H3015‑4601 – aspiracyjny monitor wycieków dwutlenku węgla (CO₂), jedna strefa, wysoka precyzja, zasilanie 120–240 VAC

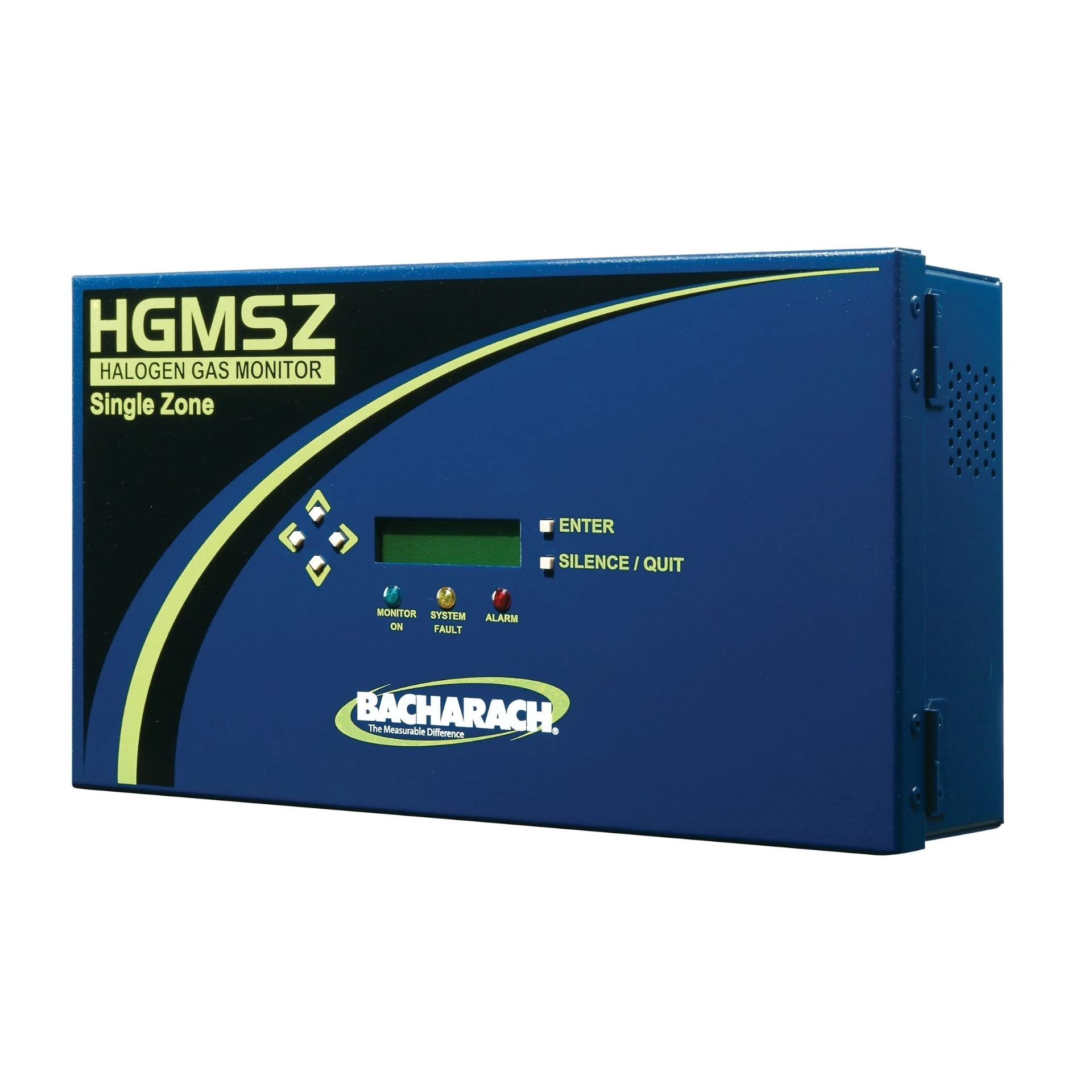

MSA Bacharach HGM‑SingleZone (H3015‑4601) to profesjonalny, jednopunktowy monitor wycieków CO₂ zaprojektowany z myślą o miejscach, w których liczy się natychmiastowa informacja o pojawieniu się gazu: maszynownie chillerów, chłodnie, linie rozlewnicze, komory fermentacyjne, korytarze techniczne przy instalacjach CO₂ oraz strefy odbioru towaru. Dzięki aspiracyjnemu poborowi próbki i czujnikowi NDIR (niedyspersyjna podczerwień), urządzenie mierzy stężenie gazu tuż przy jego źródle, a nie „tam, gdzie dotrze” – co zdecydowanie skraca czas wykrycia i redukuje ryzyko fałszywych alarmów.

W rodzinie SingleZone wypracowano czułość od 1 ppm dla gazów halogenowanych; dla wariantu CO₂ (model HGM‑SingleZone H3015‑4601) parametry pomiarowe są dostosowane do specyfiki dwutlenku węgla: typowy zakres 300–8 000 ppm, rozdzielczość 1 ppm i minimalny poziom detekcji rzędu kilkunastu ppm (praktycznie około 10 ppm). W tym rozwiązaniu liczy się przede wszystkim wczesna sygnalizacja, spójność z ASHRAE 15 / EN 378 oraz możliwość pełnej integracji z BMS poprzez 4–20 mA i RS‑485 Modbus. To właśnie zderzenie trzech cech – wrażliwości, odporności NDIR oraz automatyzacji reakcji – czyni z HGM‑SingleZone (H3015‑4601) instrument do ochrony życia, ciągłości produkcji i sprawnego utrzymania ruchu.

Co to za produkt i częścią jakiego systemu jest?

HGM‑SingleZone (H3015‑4601) należy do ekosystemu MSA Bacharach dla detekcji wycieków czynników chłodniczych i naturalnych (w tym CO₂). To aspiracyjny monitor jednego obszaru: przez cienką linię 1/4" zasysa powietrze prosto z miejsca ryzyka, kieruje próbkę do wewnętrznego toru pomiarowego, a wynik odczytu wyświetla na podświetlanym wyświetlaczu LCD oraz przekazuje do BMS.

W warstwie sterowania monitor obsługuje trzy progi alarmowe (LEAK / SPILL / EVACUATION) oraz udostępnia przekaźnik uszkodzenia. Tym samym może aktywować wentylację awaryjną, syreny i lampy ostrzegawcze, a przy odpowiedniej konfiguracji – zadziałać jako element procedur ewakuacyjnych. Z kolei interfejsy 4–20 mA i Modbus RS‑485 pozwalają wpiąć urządzenie w istniejący system automatyki budynkowej, rejestrować trendy oraz budować raporty zgodności i utrzymania.

Do czego służy i jaką funkcję pełni?

Zadaniem HGM‑SingleZone (H3015‑4601) jest ciągłe monitorowanie jednego krytycznego miejsca pod kątem obecności dwutlenku węgla. To nie jest dyfuzyjny detektor, który „czeka”, aż gaz do niego dotrze – to urządzenie, które aktywnie pobiera próbkę z punktu, w którym doradzasz umieszczenie końcówki (np. przy zaworze rozprężnym, kolektorze, króćcu serwisowym, na krawędzi parownika). Mało tego: rejestruje szczytowe wartości, pokazuje trendy i tworzy logi alarmowe, aby służby techniczne mogły wyciągać wnioski, a nie tylko „gasić pożary”.

Najważniejsze korzyści dla użytkownika

• Aspiracyjna architektura – końcówkę poboru montujesz przy źródle ryzyka, co skraca czas detekcji i zwiększa skuteczność działań korygujących.
• NDIR – niedyspersyjna podczerwień zapewnia odporność na gwałtowne wahania warunków i redukuje fałszywe alarmy.
• Integracja – 4–20 mA + Modbus RS‑485 oznaczają pełną współpracę z BMS, wizualizacjami i raportami.
• Niska konserwacja – automatyczne „re‑zero”, cykliczna kontrola przepływu, wymiana filtrów zamiast częstych kalibracji.
• Zgodność – wsparcie realizacji wymogów ASHRAE 15, EN 378 oraz polityk redukcji emisji F‑gazów i CO₂.

Parametry techniczne, które mają znaczenie

• Technologia pomiaru: NDIR (niedyspersyjna podczerwień), aspiracja jednego punktu.
• Zakres pomiarowy CO₂: typowo 300–8 000 ppm (rozdzielczość 1 ppm).
• Minimalny poziom detekcji (CO₂): w praktyce ok. 10 ppm (dla halogenów w rodzinie – od 1 ppm).
• Alarmy: 3 przekaźniki SPDT (progi), 1 przekaźnik uszkodzenia; sygnał akustyczny i optyczny.
• Zasilanie: 100–240 VAC, 50/60 Hz, typowy pobór ok. 15–20 W.
• Interfejsy: 4–20 mA (pętla), Modbus RS‑485 (komunikacja cyfrowa).
• Odległość próbki: do 150 m (500 ft) między punktem poboru a monitorem – przy zachowaniu poprawnej geometrii instalacji.
• UI: LCD z podświetleniem, diody LED (zasilanie/usterka/alarm), przycisk wyciszenia.

Rodzina SingleZone – dobierz wariant do medium i aplikacji

W serii SingleZone znajdziesz dopasowane warianty dla halogenów, amoniaku i dwutlenku węgla. W tabeli poniżej zebraliśmy najpopularniejsze konfiguracje – pamiętamy o konwencji: pełna nazwa produktu + numer w nawiasie.

Ciekawostki techniczne – dlaczego HGM‑SingleZone (H3015‑4601) jest skuteczny?

• NDIR mierzy absorpcję promieniowania w charakterystycznym paśmie CO₂, dzięki czemu jest selektywny i stabilny wobec typowych zakłóceń.
• Aspiracja: montujesz końcówkę dokładnie tam, gdzie może pojawić się wyciek; gaz nie musi „szukać” czujnika.
• Logi i trendy: rejestr alarmów oraz wartości szczytowych ułatwia analizy, audyty i planowanie prewencji.
• Re‑zero: automatyczne utrzymanie „zera” kompensuje wahania temperatury wewnętrznej; mniej odsunięć od właściwego odczytu.

Akcesoria i części zamienne – utrzymanie bez przestojów

Aby monitor wycieków CO₂ pracował z pełną wydajnością, polecamy wybrane akcesoria oraz części serwisowe. Poniższa tabela porządkuje elementy, które najczęściej dobierane są w instalacjach jednopunktowych.

Porównanie – aspiracja vs. dyfuzja i rozwiązania konkurencji

Wybór technologii detekcji CO₂ to zawsze kompromis między czasem reakcji a kosztem punktów. Aspiracyjny monitor wycieków CO₂ HGM‑SingleZone (H3015‑4601) sprawdza się tam, gdzie odległość do źródła jest większa lub przepływy powietrza są nieprzewidywalne. Detektor dyfuzyjny (np. z rodziny czujników ściennych) będzie prostszy i tańszy „na punkt”, lecz wymaga montażu bezpośrednio przy potencjalnym źródle i podlega lokalnym warunkom przepływu. W dużych obiektach retail i magazynach chłodniczych balans zwykle przesuwa się w stronę aspiracji: jedna jednostka na korytarzu technicznym plus linia próbki tuż przy zaworze czy parowniku – to krótszy czas detekcji, lepsza analiza trendów i jednoznaczna lokalizacja zdarzenia.

Storytelling: „Minuta, która zmieniła wszystko”

Magazyn mroźniczy i linia rozlewu napojów gazowanych dzielą ścianę. W piątek po 17:00 HGM‑SingleZone (H3015‑4601) rejestruje powolny wzrost CO₂: 320 → 450 → 700 ppm. Alarm LEAK załącza wentylację lokalną, a w BMS pojawia się wskazanie strefy „Parownik A”. Technik idzie po śladach – końcówka poboru znajduje się tuż przy króćcu. Delikatny szron, lekkie syczenie: docisk złącza, czyszczenie, test – wskazania wracają do 300–350 ppm. Ta jedna minuta „pod górkę” została uchwycona, a produkcja wróciła do rytmu. Nikt nie musiał przerywać pracy, a weekend zaczął się bez nerwów. Właśnie tak działa aspiracyjny monitor wycieków CO₂: wczesna sygnalizacja, lokalizacja, działanie.

Wdrożenie – praktyczne wskazówki projektowe

• Mapa ryzyka: wybierz punkty poboru przy zaworach, parownikach, kolektorach i króćcach serwisowych – tam wyciek ma największą szansę pojawić się najpierw.
• Trasa aspiracyjna: prowadź przewody możliwie krótką, prostą drogą; unikaj ostrych łuków; stosuj łagodne kolana i uchwyty.
• Filtry: montuj filtry końcowe oraz pułapki wilgoci – ochrona toru IR i pompy znacznie zmniejsza ryzyko przestojów.
• Alarmy: dopasuj progi LEAK/SPILL/EVAC do polityk bezpieczeństwa i wymogów norm; zmapuj przekaźniki do wentylacji, lamp i syren.
• Integracja: wykorzystaj 4–20 mA oraz Modbus do pełnej wizualizacji i automatycznych akcji; rozważ zdalny podgląd w dyspozytorni.

Konserwacja – prosto i przewidywalnie

• Miesięcznie: krótki test alarmów, inspekcja złączy i końcówek poboru, kontrola stanu filtrów.
• Kwartalnie: weryfikacja czasów próbkowania i przepływu; przegląd logów – wychwycisz „pełzające” mikro‑nieszczelności.
• Rocznie: wymiana filtrów, przegląd pompki i modułów zasilania; aktualizacja progów po zmianach w instalacji.
