HGM‑SingleZone – monitor wycieków czynników chłodniczych, jedna strefa, czułość od 1 ppm, 120–240 VAC

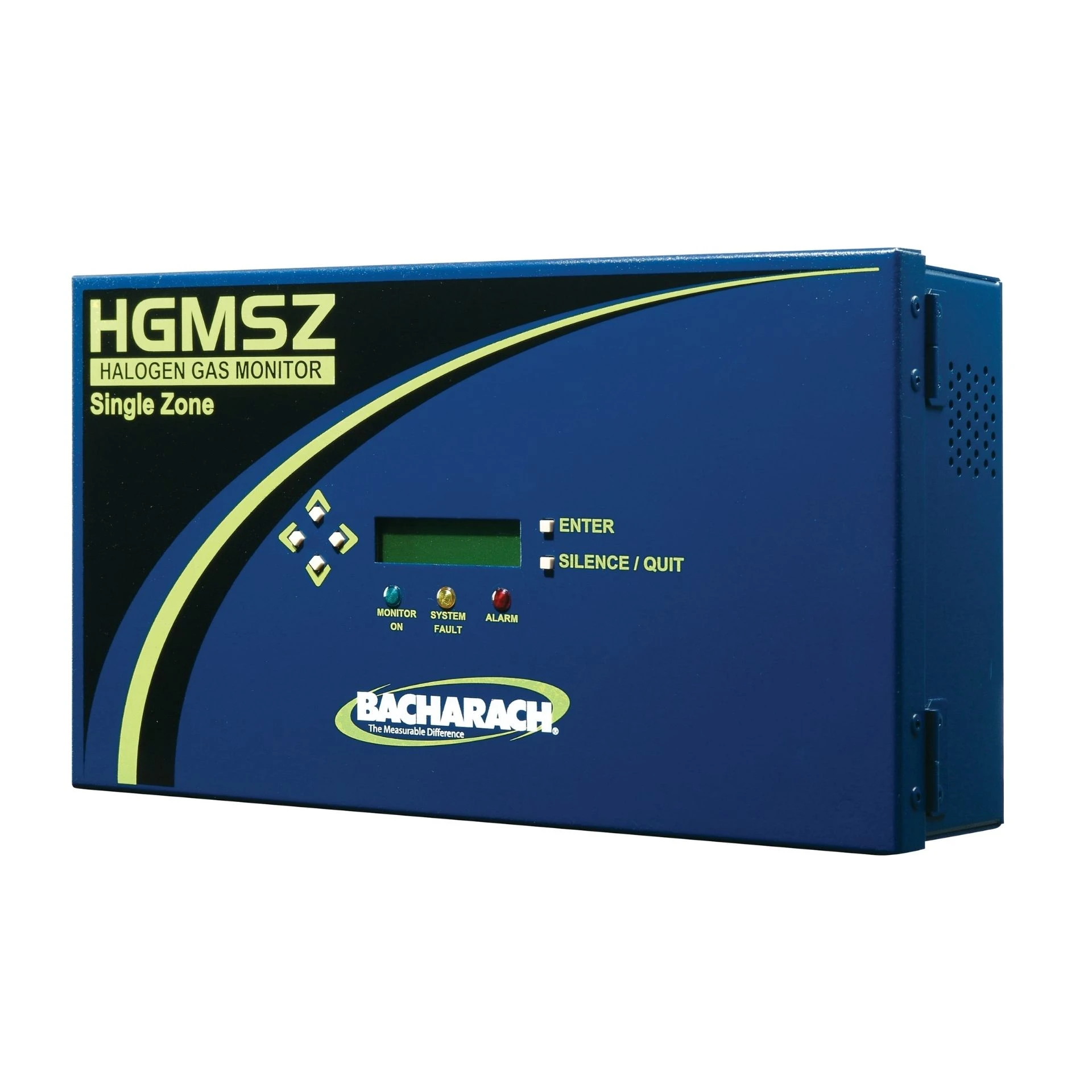

HGM‑SingleZone H3015‑4200 – profesjonalny monitor wycieków czynników chłodniczych dla jednej strefy

Bacharach / MSA Safety HGM‑SingleZone (HGM‑SZ) o numerze ID H3015‑4200 to aspiracyjny, stacjonarny detektor wycieków zaprojektowany do ciągłej kontroli czynników chłodniczych i innych gazów halogenowych w pojedynczej strefie. Wykorzystuje niedyspersyjny czujnik podczerwieni (NDIR) o czułości od 1 ppm i zakresie 0–10 000 ppm, co pozwala na bardzo wczesne wykrywanie nieszczelności oraz błyskawiczne wdrażanie procedur bezpieczeństwa. Zasilanie 120–240 VAC i wbudowany zasilacz ułatwiają elastyczny montaż w obiektach przemysłowych, komercyjnych i medycznych.

Urządzenie stanowi integralną część ekosystemu MSA Bacharach dla chłodnictwa i HVAC/R. Łączy się z systemami BMS/BAS poprzez wyjście analogowe 4–20 mA i – w zależności od konfiguracji – interfejsy komunikacyjne (np. Modbus, BACnet, LonWorks). Dzięki temu można implementować alarmy gazowe, wizualizację trendów, raporty zgodności i automatyczne działania (wentylacja, odcięcia, powiadomienia).

HGM‑SingleZone stosuje metodę próbkującego poboru przez linię, umożliwiając monitorowanie punktu oddalonego do 500 ft (152,4 m). W standardzie otrzymujesz 50 ft (15,24 m) przewodu próbkującego oraz filtr końcowy, co przyspiesza uruchomienie i ogranicza koszty wdrożenia. Trzy niezależnie konfigurowalne poziomy alarmowe – LEAK / SPILL / EVACUATION – sygnalizowane są przez diody LED i sygnał akustyczny, a także przekazywane poprzez przekaźniki SPDT (alarmowe i systemowego uszkodzenia). Wbudowana pamięć gromadzi do 200 punktów danych do analizy i audytów.

Dlaczego HGM‑SingleZone H3015‑4200?

Wyobraź sobie chłodnię z wrażliwym asortymentem: leki, świeże produkty, biomateriały. Niewielki, niewidoczny wyciek czynnika chłodniczego może w parę godzin doprowadzić do utraty kontroli temperatury, kosztownych przestojów oraz ryzyka dla personelu. HGM‑SingleZone działa jak „strażnik” na posterunku – zasysa powietrze z krytycznego miejsca, filtruje próbkę i w czasie rzeczywistym mierzy stężenie z dokładnością ±1 ppm ±10% odczytu w zakresie 0–1000 ppm. Gdy poziom przekroczy ustawione progi, alarmuje i przekazuje sygnał do systemu BMS. W efekcie chronisz zdrowie ludzi, zapewniasz zgodność z normami i redukujesz koszty dzięki szybkiej reakcji.

Urządzenie zaprojektowano z myślą o minimalnej konserwacji: automatyczna kalibracja, długowieczny moduł NDIR oraz prosta obsługa serwisowa (wymiana filtra, przewodów, pompki) zapewniają niski całkowity koszt posiadania. Funkcje samodiagnostyki i automatycznego „re‑zero” gwarantują stabilność pomiarów pomimo zmian temperatury i wilgotności. To rozwiązanie, które pracuje cicho w tle, ale gdy stawka rośnie – reaguje szybko i precyzyjnie.

Zakres gazów i typowe zastosowania

HGM‑SZ (H3015‑4200) wykrywa szerokie spektrum czynników chłodniczych CFC, HCFC, HFC, HFO oraz halony – m.in. R‑11, R‑12, R‑22, R‑23, R‑123, R‑124, R‑125, R‑134a, R‑404A, R‑407A/C, R‑410A, R‑507, R‑508B, a także nowoczesne media jak R‑32 czy HFO‑1234ze. Dzięki temu monitor pasuje do różnych instalacji: od maszynowni chłodniczych, przez przemysł spożywczy i logistykę, po farmację, laboratoria i szpitale.

• Chiller room / maszynownia – wczesne wykrycie uruchamia wentylację stanowiskową i procedury awaryjne.
• Magazyny wysokiego składowania – zapobieganie stratom produktów i przestojom.
• Produkcja farmaceutyczna – zgodność z ASHRAE 15, EN 378, CSA‑B52 oraz wymaganiami F‑Gas / EPA 608 w zakresie redukcji emisji.
• Serwerownie / centra danych – ochrona klimatyzacji precyzyjnej i bezpieczeństwo personelu.

Kluczowe parametry techniczne

• Czułość: od 1 ppm; zakres: 0–10 000 ppm.
• Technologia: NDIR, pojedynczy przebieg próbki, aspiracyjna linia 1/4" O.D.
• Odległość monitorowania: do 500 ft (152,4 m); w zestawie 50 ft przewodu próbkującego i filtr końcowy.
• Alarmy: 3 przekaźniki SPDT (LEAK/SPILL/EVAC), 1 przekaźnik uszkodzenia systemu; sygnał dźwiękowy i LED.
• Interfejs: 4–20 mA (floating ground); łatwa integracja z BMS.
• Zasilanie: 100–240 VAC, 50/60 Hz; typowy pobór mocy 15–20 W.
• Zgodność / Aprobaty: UL, CSA, CE; odpowiednie normy branżowe (m.in. EN 14624).

HGM‑SingleZone w systemie – integracja i architektura

W praktyce HGM‑SingleZone pełni rolę detektora pierwszego reagowania w strefach o podwyższonym ryzyku. Aspiracyjna linia pozwala umieścić monitor w miejscu bezpiecznym (np. na ścianie korytarza technicznego), a końcówkę poboru – tuż przy źródle potencjalnego wycieku: przy parowniku, sprężarce, zaworach rozprężnych czy szafach chłodniczych. Logika alarmowa łączy się z wentylacją oraz sterowaniem awaryjnym, a wyjście analogowe trafia do BMS (rysowanie trendów, notyfikacje). Dzięki samodiagnostyce urządzenie raportuje stan filtra, pompki i błędy systemowe, ułatwiając utrzymanie ruchu i planowanie serwisu.

Seria produktów – HGM‑SingleZone & pokrewne

Rodzina Single‑Zone obejmuje warianty dla różnych mediów i zastosowań. Poniższa tabela prezentuje podstawowe modele z numerami katalogowymi – wszystkie kompatybilne z akcesoriami i metodą aspiracyjną:

Akcesoria i części zamienne do HGM‑SingleZone (H3015‑4200)

Aby utrzymać najwyższy poziom bezpieczeństwa i niezawodności, warto wyposażyć monitor w oryginalne akcesoria i przewidziane przez producenta części serwisowe. Poniższa tabela zawiera najczęściej stosowane elementy, dobrane do aplikacji przemysłowych, magazynowych i laboratoriów:

Porównanie z innymi rozwiązaniami

Wybór strategii detekcji zależy od układu chłodniczego, architektury obiektu i wymogów regulacyjnych. Poniżej zestawiamy HGM‑SingleZone (H3015‑4200) z alternatywami i systemami komplementarnymi:

Ciekawostki techniczne

• Samodiagnostyka – urządzenie cyklicznie weryfikuje pracę pompki, stabilność emisji IR i czystość układu próbkującego. W przypadku odchyleń uruchamia system fault, co zapobiega fałszywym alarmom.
• Re‑zero – automatyczne korygowanie punktu odniesienia przy zmianie temperatury wewnętrznej modułu zapewnia stabilny baseline.
• Logowanie danych – zapisy punktów pomiarowych, alarmów i usterek umożliwiają tworzenie raportów zgodności i analizy trendów dla audytów oraz optymalizacji.
• Niskie koszty utrzymania – długowieczny NDIR, brak obowiązkowych cykli kalibracyjnych; okresowa wymiana filtrów i ewentualnie przewodów.

Konfiguracja alarmów i procedury

Ustawienia LEAK / SPILL / EVACUATION powinny odpowiadać polityce bezpieczeństwa zakładu oraz wymaganiom normatywnym. Przykładowo:

• LEAK (niski próg) – szybka diagnostyka; ciche zwiększenie wentylacji lokalnej; powiadomienie SMS/e‑mail do służb utrzymania ruchu.
• SPILL (średni próg) – włączenie sygnałów optyczno‑akustycznych; przejście w tryb ograniczonego dostępu; eskalacja do BMS i dyspozytorni.
• EVACUATION (wysoki próg) – natychmiastowe opuszczenie strefy, automatyczne odcięcia i pełna wentylacja awaryjna.

Pamiętaj o periodycznych ćwiczeniach z personelem: znajomość sygnałów, dróg ewakuacji i obsługi podstawowych środków ochrony to elementy, które realnie chronią życie.

Plan utrzymania ruchu

• Co miesiąc: inspekcja wizualna przewodów i filtrów, test sygnałów alarmowych i przekaźników.
• Co kwartał: weryfikacja czasu odpowiedzi (test przepływu), kontrola pompki; przegląd logów i trendów pod kątem mikro‑wycieków.
• Co rok: wymiana filtrów i elementów eksploatacyjnych (zestaw serwisowy Single‑Zone Annual Maintenance Kit (3015‑5529)); przegląd stanu elektroniki.
• Ad hoc: po modyfikacjach instalacji chłodniczej – ponowna ocena lokalizacji końcówki poboru i aktualizacja progów alarmowych.

Rekomendacja dla klienta

Jeśli potrzebujesz wczesnej, precyzyjnej detekcji wycieków w konkretnej strefie, przy jednoczesnej prostocie integracji i niskich kosztach serwisu, wybierz HGM‑SingleZone (H3015‑4200). To urządzenie łączy najniższą granicę detekcji (1 ppm) z praktycznym montażem i skalowalnością systemową (od pojedynczej strefy po multi‑zone w całym obiekcie). Chronisz życie i zdrowie pracowników, zabezpieczasz majątek oraz spełniasz wymagania regulacyjne – bez zbędnej komplikacji.

Dlaczego teraz?

Presja regulacyjna na redukcję emisji F‑gazów, rosnące koszty mediów oraz dbałość o bezpieczeństwo pracowników powodują, że proaktywne monitorowanie wycieków to nie luksus, lecz standard. HGM‑SingleZone (H3015‑4200) to inwestycja, która zwraca się w postaci spokoju operacyjnego, mniejszej liczby przestojów i zabezpieczenia krytycznych zasobów. Wybierz rozwiązanie, które wyprzedza problem – nie tylko na papierze, ale realnie, każdego dnia pracy instalacji.
