Gaz kalibracyjny H1200-0179 – R410A 10000 ppm, 110 L, gaz nośny powietrze

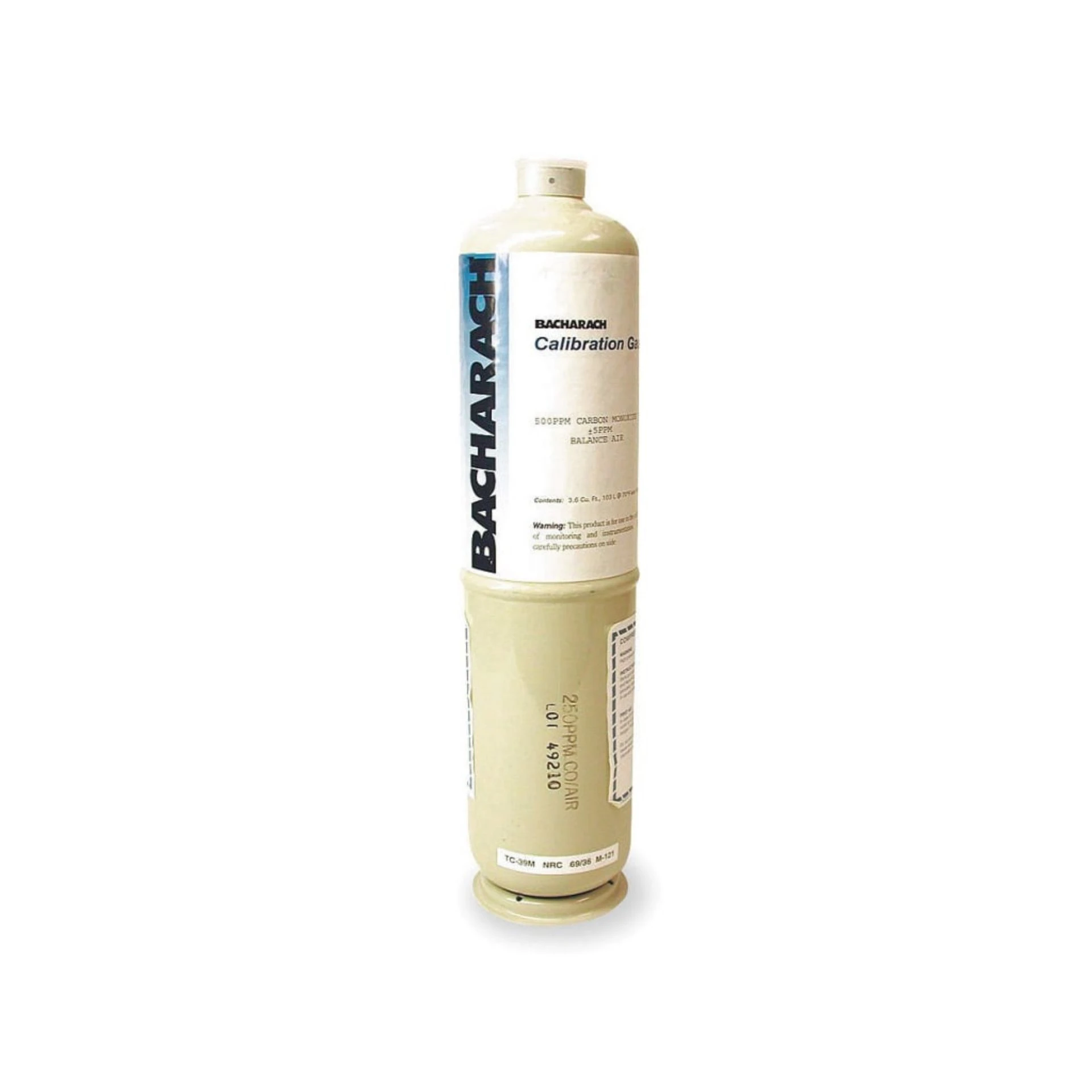

Gaz kalibracyjny Bacharach H1200‑0179 – R410A 10 000 ppm, 110 L, gaz nośny powietrze

W nowoczesnych instalacjach HVAC/R liczy się nie tylko komfort, ale przede wszystkim bezpieczeństwo. Gdy w obiegu krąży R410A, a setki ludzi polegają na niezawodności systemu detekcji, kalibracja nie może być „na oko”. Gaz kalibracyjny Bacharach H1200‑0179 – R410A 10 000 ppm, 110 L, powietrze powstał z myślą o weryfikacji górnego zakresu działania czujników i monitorów nieszczelności – tam, gdzie zaczyna się logika evacuation/spillage i pełna reakcja automatyki. Punkt 10 000 ppm to „próba generalna” najwyższych alarmów: potwierdza, że system rzeczywiście zadziała wtedy, gdy sytuacja wymaga natychmiastowego działania. Nośnik powietrze sprawia, że test odwzorowuje rzeczywiste warunki pomieszczeń, a pojemność 110 L gwarantuje komfort pracy w rozległych, wielostrefowych obiektach.

Element ekosystemu MSA/Bacharach – spójna kalibracja od butli po protokół

H1200‑0179 należy do kompletnej linii MSA/Bacharach obejmującej czujniki stacjonarne (dyfuzyjne i IR), detektory do przestrzeni zajmowanych przez ludzi (systemy VRF/VRV), monitory wielostrefowe z poborem próbki oraz stacje testowe. Znormalizowany zawór C‑10 (5/8″–18 UNF) pozwala współpracować z regulatorami stałoprzepływowymi i demand‑flow, a dedykowane adaptery kalibracyjne dopasowują strumień do geometrii membrany sensora. Dzięki temu każda sesja – od przygotowania stanowiska, przez podanie mieszanki i stabilizację odczytu, aż po zatwierdzenie – jest szybka, przewidywalna i w pełni replikowalna. Całość domyka się w uporządkowanym protokole (nr partii, data, operator, wynik) gotowym do archiwizacji w CMMS.

Do czego służy i jaką funkcję pełni H1200‑0179?

• Kalibracja wysokiego poziomu dla czujników R410A – potwierdzenie właściwej reakcji sensora oraz systemu alarmowego w okolicy 10 000 ppm, kluczowej dla scenariuszy spillage i evacuation.
• Bump test górnego zakresu – szybka weryfikacja pełnej ścieżki alarmowej (sygnalizatory, wentylacja, powiadomienia) oraz integracji z BMS/BAS.
• Walidacja toru aspiracyjnego – ocena czasów dotarcia i wydajności poboru w rozległych instalacjach z wieloma strefami, gdzie liczy się równomierna reakcja całego systemu.
• Traceability – kalibracja z pełnym zapisem nr partii, daty, operatora i wyników; ułatwia audyty, certyfikacje i spełnienie wymagań wewnętrznych.

Dlaczego właśnie 10 000 ppm?

Większość incydentów wykrywa się w „środkowym” zakresie stężeń, ale to test wysokiego progu rozstrzyga, czy system jest gotowy na wydarzenia o większej intensywności. Kalibracja na 10 000 ppm potwierdza nie tylko czułość czujników, lecz także spójność reakcji automatyki: zwiększenie wentylacji do maksimum, uruchomienie sygnalizacji optyczno‑akustycznej, wysłanie komunikatów do BMS i wdrożenie procedur bezpieczeństwa. W praktyce to „przycisk awaryjny” sprawdzany bez ryzyka – w kontrolowanych warunkach, z tą samą mieszanką, którą czujnik ma rozpoznawać w realnej sytuacji.

Storytelling: test, który pokazał gotowość systemu i spokój zespołu

14:30 – dzień produkcji intensywniejszy niż zwykle, ruch na rampie przeładunkowej, agregaty idą w wysokim obciążeniu. Zespół utrzymania ruchu wykonuje zaplanowany test górnego progu z użyciem R410A 10 000 ppm. Już po kilkunastu sekundach czujniki stacjonarne potwierdzają wskazania, monitor wielostrefowy uruchamia pełną matrycę alarmową, a wentylacja przechodzi w tryb intensywny. W protokole pojawia się czas reakcji i stabilizacji, zapis automatycznych powiadomień do BMS oraz potwierdzenie pracy sygnalizatorów. Wieczorem, gdy pojawia się realny incydent w jednym z pomieszczeń technicznych, system reaguje dokładnie tak, jak na próbie – bez chaosu, bez „wąskich gardeł”, z natychmiastowym odciążeniem strefy i jasnym komunikatem dla operatorów. To przewaga, jaką daje kalibracja górnego zakresu.

Specyfikacja skrócona

• Medium: R410A 10 000 ppm, gaz nośny powietrze.
• Pojemność cylindra: 110 L – zapas odpowiedni dla rozległych obiektów i pełnych „rund” kalibracyjnych.
• Połączenie: zawór C‑10 (5/8″–18 UNF) – współpraca z regulatorami stałoprzepływowymi i demand‑flow.
• Integracja: czujniki stacjonarne i detektory w ekosystemie MSA/Bacharach, monitory wielostrefowe, stacje testowe.

Instrukcja użycia – metodyka kalibracji wysokiego progu

• Dobór regulatora: dla torów dyfuzyjnych wybierz zwykle 0,5 LPM; w aspiracji najczęściej 0,5–1,0 LPM. Demand‑flow sprawdzi się w stacjach testowych i przy kalibracji wielu czujników kolejno.
• Przygotowanie stanowiska: sprawdź datę ważności cylindra, integralność zaworu, szczelność przewodów; użyj adaptera kalibracyjnego właściwego dla obudowy czujnika.
• Bump test wysokiego poziomu: podaj mieszankę, potwierdź reakcję czujnika i zadziałanie pełnej matrycy alarmowej; zanotuj czas reakcji i stabilizację.
• Kalibracja: w trybie wzorcowania ustaw 10 000 ppm, odczekaj stabilizację i zatwierdź; wpisz nr partii, datę, operatora oraz wynik do CMMS.
• Po zakończeniu: odgazuj sensory, zabezpiecz butlę, uaktualnij harmonogram przeglądów i przypomnienia.

Seria i warianty – zbuduj kompletną „drabinę” dla R410A

Aby uzyskać stabilną, przewidywalną reakcję systemu w całym zakresie pracy, rekomendujemy stosowanie kilku punktów wzorcowych. Poniżej zestawienie produktów, które tworzą spójną „drabinę” kalibracyjną:

Akcesoria i części zmienne – zestaw „pod klucz” dla serwisu

Skuteczna kalibracja wymaga właściwego osprzętu. Poniżej rekomendowane elementy kompatybilne ze standardem C‑10 i ekosystemem MSA/Bacharach:

Porównanie z innymi rozwiązaniami – gdzie H1200‑0179 daje przewagę?

• MSA/Bacharach H1200‑0179 – R410A 10 000 ppm, 110 L, powietrze: spójna integracja z osprzętem C‑10, dedykowane adaptery do serii MGS, prosta dokumentacja i powtarzalność wyników; skraca czas przeglądów i minimalizuje ryzyko błędów.
• Warianty niższych stężeń (50 / 100 / 500 / 1000 / 2000 ppm): niezbędne do wczesnego ostrzegania i reakcji operacyjnej; natomiast nie zastąpią walidacji górnego progu, wymaganej w scenariuszach intensywnych.
• Rozwiązania konkurencji (różne złącza, przepływy, portfele stężeń): mogą pasować do flot „mieszanych”, lecz wymagają dodatkowej konfiguracji adapterów i standaryzacji protokołów – to wydłuża sesje i zwiększa zmienność wyników.

Dobre praktyki – jak uzyskać wiarygodny test wysokiego progu

• Jednolity przepływ LPM – dobierz i utrzymuj go zgodnie z zaleceniami sensora; zmienny przepływ = zmienny wynik.
• Adapter dopasowany do obudowy czujnika – ogranicza turbulencje strumienia i przyspiesza stabilizację odczytu.
• Próba pełnej matrycy – kalibracja 10 000 ppm powinna obejmować test sygnalizacji, powiadomień i reakcji wentylacji; nie kalibruj czujnika „w oderwaniu” od automatyki.
• CMMS & traceability – zapis nr partii, daty, operatora i wyników to szybsze audyty i łatwiejsze porównania między cyklami.

Najczęstsze błędy – i jak ich uniknąć

• Zły dobór przepływu – zafałszowuje wynik i wydłuża stabilizację; trzymaj się zaleceń producenta sensora.
• Uniwersalne adaptery – ryzyko nieszczelności; używaj dedykowanych końcówek dla serii MGS/MVR.
• Kalibracja po terminie – zwiększa niepewność; wprowadź rotację butli i przypomnienia w CMMS.
• Braki w dokumentacji – utrudniają audyt; standaryzuj protokoły i archiwizuj cyfrowo.

Integracja z monitoringiem wielostrefowym – aspiracja bez opóźnień

W układach z poborem próbki test R410A 10 000 ppm potwierdza nie tylko wskazanie czujnika, ale też czas dotarcia i wydajność linii. Dla powtarzalnych wyników kalibruj w kolejności: najdłuższe linie (większe opory), strefy pośrednie, najkrótsze – zachowując tę samą wartość LPM i identyczny protokół zapisu (czas reakcji, stabilizacja, warunki otoczenia).

Architektura alarmów – praktyczne ustawienia progów

Uporządkowana „drabina” alarmowa ułatwia decyzje operacyjne i skraca drogę reakcji: 50–100 ppm – wczesne ostrzeganie; 500–1000–2000 ppm – reakcja operacyjna (wentylacja, inspekcja, powiadomienia); 10 000 ppm – spillage/evacuation, pełne uruchomienie automatyki bezpieczeństwa. Takie podejście zmniejsza liczbę fałszywych alarmów i pozwala skoncentrować zasoby zespołu tam, gdzie są naprawdę potrzebne.

Harmonogram – rekomendacja wdrożeniowa

W strefach krytycznych i w obiektach wielostrefowych rekomendujemy: cotygodniowe bump testy, miesięczne kalibracje w punktach 100 / 500 / 1000 / 2000 ppm, oraz przegląd kwartalny z R410A 10 000 ppm (walidacja pełnej matrycy alarmowej i reakcji automatyki). Jeżeli środowisko jest zmienne (temperatura, wilgotność, intensywna wentylacja), rozważ automatyczne stacje testowe i częstsze przeglądy – pamiętając o konsekwentnym zapisie w CMMS.

FAQ – najczęściej zadawane pytania

Czy H1200‑0179 współpracuje z „każdym” detektorem R410A? Tak, pod warunkiem stosowania kompatybilnych regulatorów C‑10, właściwych adapterów kalibracyjnych i zachowania zalecanego przepływu LPM zgodnie z dokumentacją sensora.

Dlaczego nośnik to powietrze, a nie azot? Powietrze odwzorowuje rzeczywiste warunki pracy czujnika w pomieszczeniach; skraca czas stabilizacji i zwiększa powtarzalność wyników.

Czy jedna butla 110 L wystarczy na rozległy obiekt? W większości przypadków tak – odpowiednio zaplanowana runda kalibracyjna i właściwy LPM pozwalają obsłużyć wiele punktów jednym cylindrem.

Po co mi test 10 000 ppm, skoro mam sprawne czujniki na niższych progach? Bo to walidacja górnego zakresu i pełnej automatyki – w praktyce decyduje o zachowaniu instalacji, gdy „coś” dzieje się naprawdę szybko i intensywnie.

Gaz kalibracyjny Bacharach H1200‑0179 – R410A 10 000 ppm, 110 L, powietrze to narzędzie do walidacji górnego zakresu, które realnie podnosi odporność systemu detekcji na zdarzenia intensywne. Naturalny nośnik powietrze, pojemność 110 L oraz pełna kompatybilność z ekosystemem MSA/Bacharach sprawiają, że testy są szybkie, przewidywalne i łatwe do udokumentowania. Wybierz rozwiązanie, które potwierdza gotowość całej instalacji – od czujników, przez automatyczne powiadomienia, po wentylację – i które w praktyce chroni życie, ludzi oraz procesy, gdy liczy się każda sekunda.
