MGS-450 H6302-2159 – detektor R434A, 0–1000 ppm – sensor półprzewodnikowy, Modbus, IP66

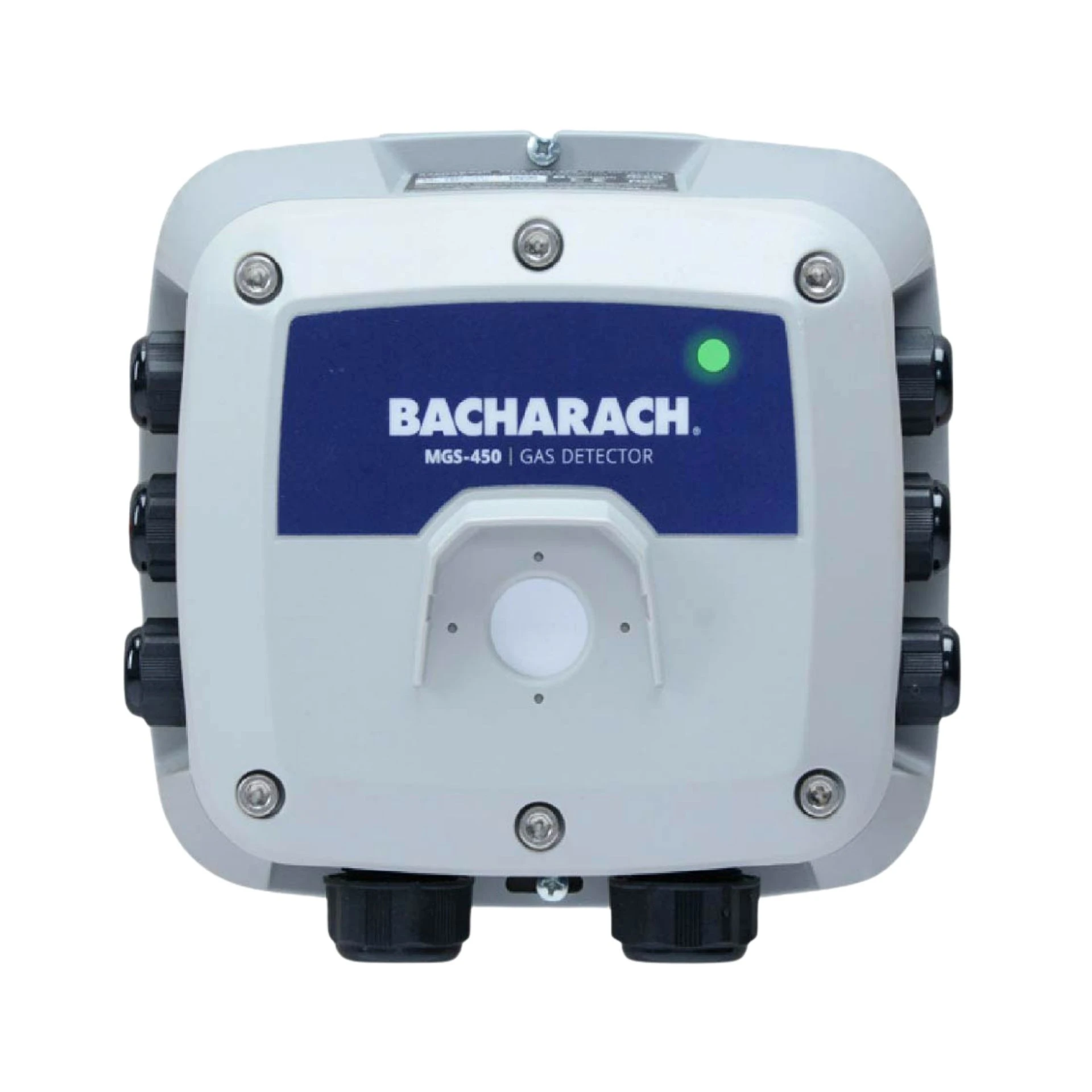

MGS-450 (H6302-2159) — detektor R434A, zakres 0–1000 ppm, sensor półprzewodnikowy (MOS), komunikacja Modbus RTU, obudowa IP66

W środowisku chłodnictwa liczy się coś więcej niż sama temperatura — liczy się bezpieczeństwo, ciągłość działania i jakość powietrza wszędzie tam, gdzie pracują instalacje z czynnikiem chłodniczym. MGS-450 (H6302-2159) to profesjonalny, stacjonarny detektor R434A zaprojektowany przez Bacharach / MSA, który łączy wysoką czułość sensora MOS z solidną hermetyzacją IP66 i intuicyjną integracją Modbus RTU (RS-485). Zakres pomiarowy 0–1000 ppm został dobrany tak, aby wychwytywać wczesne zmiany stężenia R434A w otoczeniu urządzeń, rozdzielaczy i tras rurowych, a następnie przekładać informację na konkretne działania systemu: wentylację, sygnalizację, blokadę sprężarek czy kierowanie zespołu UTR do źródła nieszczelności. To czujnik, który pracuje „cicho” i „uważnie” — dokładnie tam, gdzie liczą się sekundy i decyzje oparte na danych.

Częścią jakiego systemu jest? — rodzina MGS-400 i współpraca z MGS-408

MGS-450 (H6302-2159) należy do modułowej rodziny MGS-400, obejmującej czujniki punktowe i centrale do kompleksowej ochrony chłodni, mroźni, maszynowni, tuneli technologicznych oraz stref przeładunkowych. Jedno urządzenie może działać samodzielnie (lokalne alarmy optyczne i akustyczne, przekaźniki alarm/awaria, wyjścia 4–20 mA / napięciowe), ale pełen potencjał ujawnia w sieci RS-485 — raportując do centrali MGS-408 i/lub systemu BMS/BAS po Modbus RTU. Dzięki temu otrzymujesz skalowalny ekosystem, który rośnie razem z obiektem i pozwala zarządzać alarmami, trendami pomiarowymi i procedurami bezpieczeństwa z jednego miejsca.

Co to za produkt i do czego służy?

MGS-450 (H6302-2159) jest dedykowanym detektorem R434A — blendu HFC (klasa bezpieczeństwa A1), wykorzystywanego w wielu aplikacjach komercyjnych i przemysłowych. Jego nadrzędna rola brzmi prosto, ale realizacja wymaga technologii: wczesna detekcja nieszczelności w otoczeniu elementów układu chłodniczego, sygnalizacja, przekazanie danych i uruchomienie automatycznych reakcji systemu zgodnie z procedurami bezpieczeństwa. Dzięki temu drobna usterka nie rozwija się w kosztowny przestój, a personel podejmuje trafne decyzje „na zimno” — bazując na wiarygodnym pomiarze, a nie na przypadkowym zapachu czy domyśle.

• Detekcja punktowa w miejscach ryzyka: parowniki, skraplacze, sprężarkownie, kolektory rozdzielcze, zawory serwisowe, szafy z armaturą.
• Sygnalizacja lokalna (LED + buzer) i sterowanie przekaźnikami — do syren, lamp sygnalizacyjnych oraz wentylacji awaryjnej.
• Integracja systemowa — dane w BMS/BAS po Modbus RTU, analog do sterowników PLC, centralna logika alarmów w MGS-408.
• Minimalizacja ryzyka — ochrona ludzi, jakości produktu i infrastruktury, skrócenie czasu reakcji, przewidywalne utrzymanie ruchu.

Jak działa sensor MOS w praktyce?

Sercem urządzenia jest sensor półprzewodnikowy (MOS) — ceniony za szybką odpowiedź, dobrą czułość i odporność środowiskową. Układ pomiarowy wykorzystuje zmianę rezystancji materiału półprzewodnikowego w kontakcie z cząsteczkami gazu, a wbudowane algorytmy kompensacji stabilizują odczyt w chłodniach i mroźniach (gdzie występuje wahanie temperatury, wilgotność i przepływy powietrza). Co kluczowe, konstrukcja sensora w linii MGS-400 jest modułowa — wymiana odbywa się w trybie plug & play, co skraca przestoje, upraszcza serwis i pozwala utrzymać ciągłość pomiaru bez skomplikowanych, długotrwałych procedur kalibracyjnych w terenie.

O czynniku R434A — gdzie jest używany i dlaczego monitoring ma sens?

R434A to blend HFC o klasie A1 (niepalny w typowych warunkach), stosowany w komercyjnym i przemysłowym chłodnictwie jako zamiennik dla starszych mieszanin. W zamkniętej przestrzeni każda nieszczelność czynnika chłodniczego może wpływać na jakość powietrza, komfort i bezpieczeństwo ludzi, a także powodować straty towaru i przestoje. Wczesne wykrycie — jeszcze na poziomie setek ppm — pozwala natychmiast wdrożyć działania: zwiększyć wymianę powietrza, zabezpieczyć strefę, zlokalizować i usunąć przyczynę, a później udokumentować zdarzenie w systemie. To nie tylko „czujnik”, to pierwsza linia obrony całej instalacji.

Integracja i sterowanie — Modbus RTU, analog i przekaźniki

MGS-450 komunikuje się po RS-485 (protokół Modbus RTU), dzięki czemu w prosty sposób włączysz detektor do istniejącej automatyki, odczytasz bieżące wartości i ustawisz progi alarmowe. Wyjścia analogowe (np. 4–20 mA / napięciowe) integrują czujnik z PLC lub falownikami wentylacji, a przekaźniki (alarm/awaria) umożliwiają bezpośrednie sterowanie lampami, syrenami i klapami wyciągowymi. Efekt? System reaguje automatycznie, przewidywalnie i bez opóźnień, zgodnie z Twoją logiką bezpieczeństwa.

Zastosowania — gdzie MGS-450 (H6302-2159) „robi różnicę”?

• Chłodnie i mroźnie — komory przechowalnicze, strefy produkcji spożywczej, miejsca intensywnego mycia.
• Maszynownie — sprężarkownie, skraplacze, parowniki, kolektory; monitoring węzłów i połączeń.
• Magazyny dystrybucyjne — komory przeładunkowe, strefy pakowania, tunele technologiczne.
• Zaplecza retail — chłodzenie w marketach, szafy z armaturą, przejścia techniczne.
• Serwis / UTR — stały nadzór stref serwisowych, szybka identyfikacja mikronieszczelności.

Dane techniczne — syntetyczny przegląd

Storytelling — „minuta, która zatrzymuje problem”

Poranna zmiana w chłodni dystrybucyjnej. Na ekranie pojawia się subtelny trend: rosnące stężenie R434A w pobliżu kolektora rozdzielczego. MGS-450 (H6302-2159) uruchamia lokalny alarm, a BMS zwiększa wydajność wentylacji. Zespół UTR otrzymuje jasny komunikat i lokalizuje źródło — mikronieszczelność na złączce serwisowej. Naprawa, bump test, wpis do rejestru zdarzeń. Dostawy idą dalej, towar nie traci jakości, ludzie pracują w czystym powietrzu. To nie był przypadek — to była predykcja oparta na danych. Tak właśnie działa nowoczesna detekcja: poinformować wcześniej, żeby zadziałać szybciej.

Porównanie z innymi rozwiązaniami

W praktyce wybór sensora MOS w MGS-450 to trafny kompromis między czułością, odpornością i kosztem utrzymania w aplikacjach chłodniczych z blendami HFC.

Seria MGS-400 — wybrane modele i ich przeznaczenie

Rodzina MGS-400 pozwala chronić różne strefy i różne czynniki chłodnicze w tym samym, spójnym ekosystemie. Poniżej przykładowe warianty:

Akcesoria i części zmienne — rekomendowane do MGS-450 (H6302-2159)

Aby system był kompletny, warto dobrać akcesoria ułatwiające montaż, testy funkcjonalne i serwis. Poniższe propozycje są sprawdzone w eksploatacji chłodni:

Montaż, konfiguracja i utrzymanie

• Rozmieszczenie: montuj czujnik blisko punktów ryzyka (złączki, zawory, kolektory, parowniki), w miejscach, gdzie gaz może się akumulować, i wzdłuż torów przepływu powietrza.
• Zasilanie: 24 V DC/AC (wg serii), separacja torów zasilania i sygnałów, poprawne uziemienie.
• Komunikacja: RS-485 z Modbus RTU, terminacja linii, ekranowanie przewodów w środowisku przemysłowym, jednoznaczna adresacja urządzeń.
• Testy funkcjonalne: regularne bump testy, weryfikacja reakcji przekaźników (wentylacja, sygnalizacja), kontrola alarmów optycznych/dźwiękowych.
• Konserwacja: czyszczenie strefy sensora, przegląd przewodów i złącz, wymiana modułu sensora zgodnie z harmonogramem zakładowym i warunkami pracy.

Dobre praktyki eksploatacyjne

Skuteczny system detekcji w chłodnictwie to połączenie kilku warstw: mapy ryzyka (gdzie mogą powstać wycieki), mądrego rozmieszczenia czujników, prógów alarmowych dopasowanych do kubatury i cyrkulacji, automatycznej wentylacji awaryjnej, oraz dokumentacji zdarzeń. MGS-450 (H6302-2159) wspiera te praktyki dzięki czytelnej sygnalizacji, przekaźnikom, integracji Modbus RTU i współpracy z MGS-408, dzięki czemu audyty, przeglądy i analizy trendów są szybkie, powtarzalne i oparte na wiarygodnych danych.

Język korzyści — co zyskujesz, wybierając MGS-450 (H6302-2159)?

• Ochrona życia i zdrowia — wczesna detekcja ogranicza ryzyko ekspozycji personelu i przyspiesza reakcję.
• Ochrona produktu — mniej strat, lepsza jakość, krótsze przestoje i stabilna logistyka chłodnicza.
• Przewidywalna eksploatacja — modułowy serwis sensora, proste testy, powtarzalne procedury.
• Skalowalność — od pojedynczej komory po duży magazyn dzięki RS-485 i centralom MGS-408.
• Odporność — IP66 sprawdza się w mytych i wilgotnych strefach, w chłodniach i mroźniach.

Jeśli Twoja instalacja pracuje z R434A i wymagasz od systemu detekcji szybkości, wiarygodności i prostoty integracji, postaw na MGS-450 (H6302-2159). Dobierz sygnalizator optyczno–akustyczny, zasilacz 24 V i adapter do testów, a następnie wdroż przejrzysty plan bump testów i archiwizacji zdarzeń. Zbudujesz w ten sposób kompleksową „siatkę bezpieczeństwa” — system, który nie tylko alarmuje, ale realnie chroni życie, zasoby, jakość produktu i reputację zakładu. To właśnie jest przewaga technologii Bacharach / MSA: rozwiązania, które w krytycznych chwilach działają tak, jak oczekujesz — szybko, jasno i bez kompromisów.
