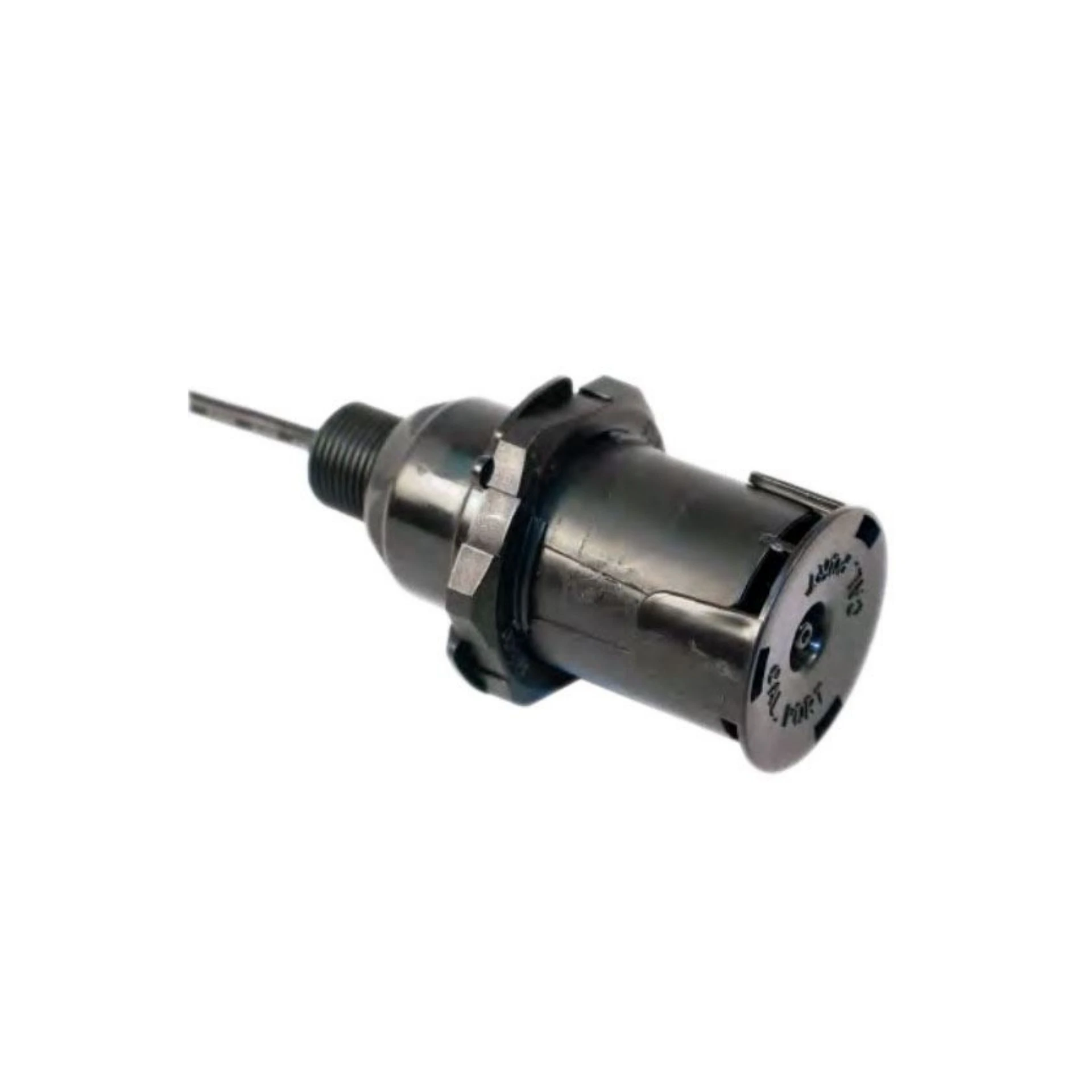

Skalibrowany czujnik zamienny H6600-8242 MGS-550 dla R134a, zakres 0–1 000 ppm, półprzewodnikowy

Skalibrowany czujnik zamienny MGS‑550 dla R134a (0–1 000 ppm) – półprzewodnikowy

ID produktu: H6600‑8242. Przedstawiamy Bacharach / MSA MGS‑550 – skalibrowany czujnik R134a w zakresie 0–1 000 ppm (pełna nazwa: MGS‑550 Replacement Sensor – R134a 0–1 000 ppm, kod w nawiasie: 6600‑8242). To profesjonalna, półprzewodnikowa (MOS) głowica pomiarowa przygotowana w fabryce (pre‑calibrated) do natychmiastowej pracy. Po osadzeniu w detektorze MGS‑550 Dual Gas Detector tworzy kompletny, punktowy detektor czynnika chłodniczego R134a, zaprojektowany do wczesnego wykrywania nieszczelności w systemach HVAC/R, serwerowniach, komorach chłodniczych oraz instalacjach komfortu klimatycznego.

Co to za produkt i częścią jakiego systemu jest?

MGS‑550 Replacement Sensor – R134a (6600‑8242) to skalibrowana głowica (sensing head) kompatybilna z platformą MGS‑550. Detektor MGS‑550 obsługuje dwusensorowe konfiguracje (lokalne i/lub zdalne głowice do 5 m) oraz różne technologie pomiarowe (EC/MOS/IR/CT). W standardzie zapewnia:

• Wyjścia analogowe (4–20 mA, 0–5/10 V, 1–5/2–10 V) – szybka integracja z PLC/BMS.
• Komunikację cyfrową – Modbus RTU (RS‑485) do zdalnej diagnostyki, odczytów i logowania.
• Trzy przekaźniki – alarm niski, alarm wysoki, awaria (FAULT) – bezpośrednie sterowanie syrenami, wentylacją, zaworami.
• Wbudowany alarm optyczno‑akustyczny – natychmiastowa, lokalna sygnalizacja zdarzeń.
• Obudowę IP66 – pyłoszczelną i odporną na strumienie wody; idealna do chłodni i „mokrych” pomieszczeń technicznych.
• 5‑cyfrowy wyświetlacz LED – czytelne stężenia w czasie rzeczywistym, ułatwiona konfiguracja i serwis.

Dzięki temu system MGS‑550 jest gotowy zarówno do pracy samodzielnej (punkt bezpieczeństwa), jak i jako element BMS/BAS – bez konieczności stosowania dodatkowych modułów sterujących. Skalibrowany czujnik R134a 0–1 000 ppm pełni rolę wysoko czułego strażnika, który informuje o wycieku na długo przed osiągnięciem poziomów niebezpiecznych dla ludzi czy urządzeń (np. ryzyka niedotlenienia przez wypieranie powietrza).

Do czego służy i jaką funkcję pełni?

R134a (1,1,1,2‑tetrafluoroetan) to czynnik chłodniczy klasy A1 (niepalny), powszechnie stosowany w klimatyzacji komfortu, chłodnictwie komercyjnym oraz w precyzyjnych systemach utrzymania temperatury (np. serwerownie). Choć nie jest palny, niekontrolowany wyciek może:

• Wypierać tlen – ryzyko niedotlenienia w słabo wentylowanych pomieszczeniach.
• Powodować straty energii i medium – spadek efektywności, nieprawidłowe warunki termiczne.
• Naruszać zgodność – wymogi przeglądów i raportowania wycieków wg polityk środowiskowych i HSE.

Czujnik MGS‑550 R134a 0–1 000 ppm z technologią MOS służy do wczesnego ostrzegania: wykrywa śladowe ilości czynnika (ppm), umożliwiając akcję prewencyjną – zwiększenie wentylacji, sygnalizację lokalną, wstrzymanie pracy urządzeń lub powiadomienie serwisu. Działa to jak „pierwsza linia obrony” – zanim pojawią się usterki, przestoje czy zagrożenie dla ludzi.

Dlaczego technologia półprzewodnikowa (MOS) do R134a?

Czujnik MOS wykorzystuje zmianę przewodności warstwy tlenków metali pod wpływem adsorpcji cząsteczek gazu. Od strony praktycznej oznacza to wysoką czułość w obszarze ppm, krótki czas reakcji oraz dobrą stabilność w typowym środowisku maszynowni HVAC/R. Najważniejsze korzyści:

• Wczesne wykrywanie nieszczelności – idealne do prewencji i utrzymania ruchu postępowego.
• Wszechstronność zastosowań – montaż przy zaworach rozprężnych, wymiennikach, złączach i rozdzielaczach.
• Odporność mechaniczna – głowica IP66 znosi kurz, skropliny, zachlapania i mycie stref.

Warto pamiętać, że MOS – jak każda technologia – może mieć krzyżowe odpowiedzi na wybrane lotne związki organiczne. Dlatego rekomendujemy regularne bump‑testy, korzystanie z osłon kalibracyjnych oraz utrzymanie „higieny sensora” (membrana, O‑ring, elementy frontowe).

MGS‑550 – przewagi platformy

• Jedna platforma – wiele gazów: wymieniasz głowicę, a menu, logika i obsługa pozostają identyczne.
• Dwusensorowość: równoległy pomiar np. R134a (ppm) + O₂ 0–30 % obj. albo R134a + CO₂ – wszystko z jednej obudowy.
• Integracja: Modbus RTU do BMS, redundancja przez 4–20 mA, trzy przekaźniki do bezpośrednich działań.
• IP66 + alarm A/V: realne bezpieczeństwo w trudnych warunkach, bez dodatkowych obudów i syren.
• Wyświetlacz LED + różdżka magnetyczna: bezinwazyjna konfiguracja i kalibracja, krótszy serwis.

Zastosowania – gdzie R134a MOS (0–1 000 ppm) ma największą wartość?

• Serwerownie i data center – precyzyjny nadzór czynnika chłodniczego przy CRAC/CRAH, rozdzielaczach i wymiennikach.
• Maszynownie HVAC/R – węzły hydroniczne, centrale, rozdzielacze; szybkie wykrycie wycieku przed utratą wydajności.
• Sklepy i chłodnictwo komercyjne – ciągła kontrola szczelności przy instalacjach R134a w gablotach/chłodniach.
• Pomieszczenia techniczne o ograniczonej kubaturze – pre‑alarm serwisowy, zanim dojdzie do kumulacji i wypierania tlenu.

Instalacja i dobre praktyki rozmieszczenia

R134a jest cięższy od powietrza (tendencja do akumulacji w dolnych partiach pomieszczeń). To wyznacza logikę montażu:

• Wysokość montażu: zwykle nisko – 0,3–1,0 m nad posadzką (dopasuj do architektury i konwekcji).
• Blisko źródeł emisji: zawory, połączenia, wymienniki – ale z zachowaniem dostępu serwisowego.
• Unikanie martwych stref: zakamarki bez ruchu powietrza, w których gaz może zalegać – sensor musi „widzieć” przepływ.
• Zdalna głowica: gdy punkt jest trudno dostępny – zastosuj wariant remote (do 5 m), a jednostkę bazową ulokuj „na wysokości oczu”.
• Higiena IP66: po każdej ingerencji serwisowej kontroluj przepusty, zaślepki i dokręcenia, korzystaj z Accessory Kit.

Porównanie: MOS dla R134a vs inne technologie

MOS (półprzewodnikowy) – najlepszy wybór do wczesnego wykrywania (ppm) i prewencji serwisowej:

• Plusy: bardzo dobra czułość w niskich stężeniach, szybki czas reakcji, prosta wymiana „plug‑in”.
• Uwagi: możliwe krzyżowe odpowiedzi – planuj bump‑testy i dbaj o „higienę” otoczenia sensora.

IR (podczerwień) – dla wyższych stężeń i stref z obniżonym O₂ (nie dotyczy samego R134a, lecz innych mediów):

• Plusy: brak wymogu tlenu do pomiaru; stabilność długookresowa w określonych mediach.
• Uwagi: dla bardzo niskich stężeń (ppm) nie zawsze tak responsywny jak MOS w „pre‑alarmie”.

EC (elektrochemiczny) – uzupełnia system jako monitor O₂ lub gazów toksycznych, poprawiając bezpieczeństwo ludzi.

Seria czujników MGS‑550 – warianty dla chłodnictwa

Poniższa tabela prezentuje wybrane skalibrowane głowice kompatybilne z MGS‑550 w klasie MOS (ppm) – przydatne przy standardyzacji floty:

Akcesoria i części zmienne do MGS‑550

Poniższa tabela ułatwia skompletowanie zestawu montażowego i serwisowego – tak, aby instalacja była szybka, a utrzymanie klasy IP66 proste:

Konfiguracja alarmów i integracja z automatyką

Dla czujników ppm kluczowe jest wywołanie akcji prewencyjnej zanim koncentracja wzrośnie. Przykładowa logika:

• ALARM 1 (niski) – podbicie wydajności wentylacji, zapis zdarzenia w BMS, lokalny sygnał optyczny.
• ALARM 2 (wysoki) – pełna wentylacja/otwarcie klap, powiadomienie obsługi, ewentualne bezpieczne wyłączenie urządzeń.
• FAULT – diagnostyka czujnika/okablowania, automatyczny wpis do logu BMS i eskalacja do serwisu.
• Modbus RTU – zdalne potwierdzenia alarmów, trend (ppm vs czas), testy A/V i przekaźników.
