Skalibrowany czujnik zamienny H6600-8239 MGS-550 dla Butan, zakres 0–100 %LEL, katalityczny

Skalibrowany czujnik zamienny MGS‑550 dla butanu (C₄H₁₀), 0–100% LEL – katalityczny

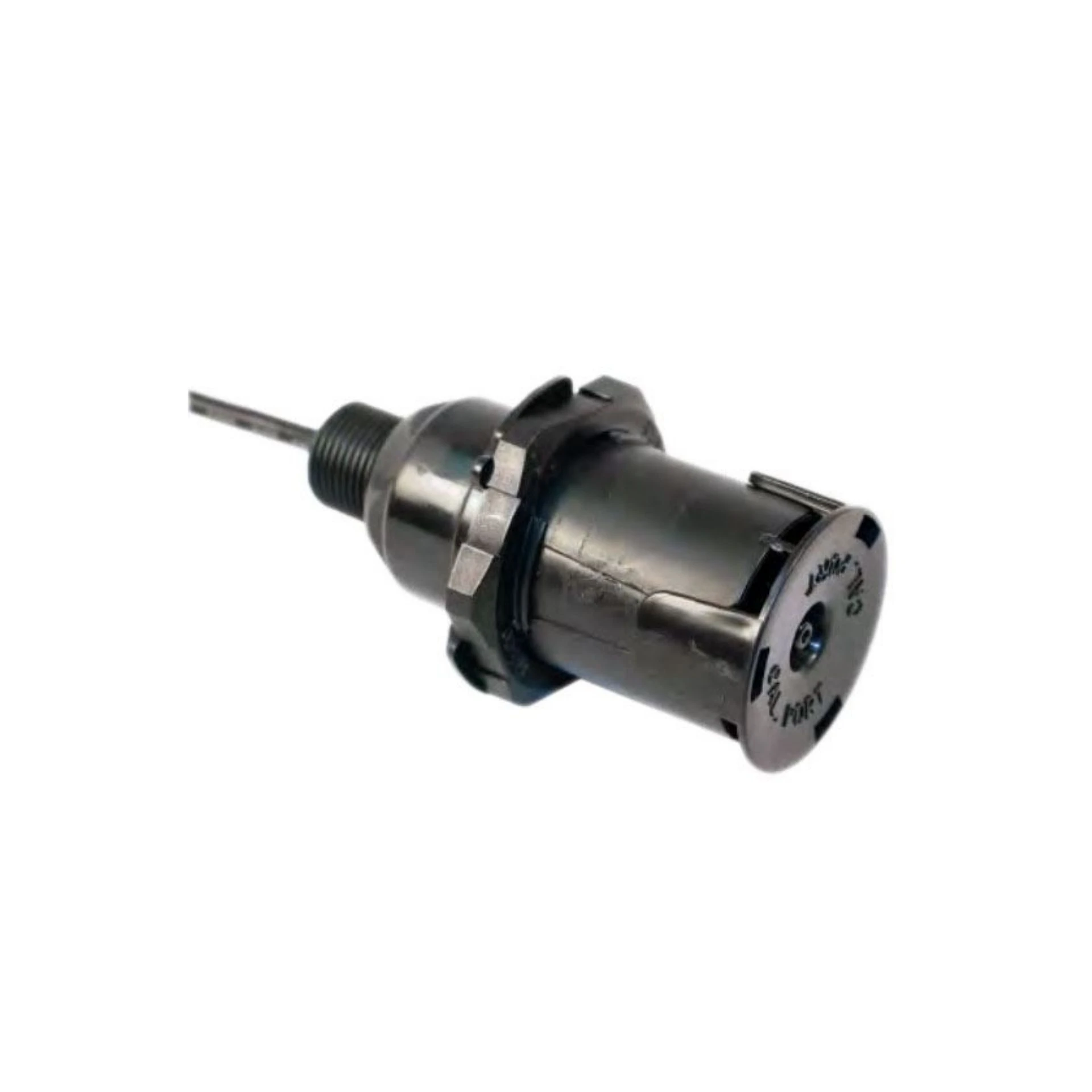

ID produktu: H6600‑8239. Oto wymienny, pre‑calibrated moduł pomiarowy do platformy Bacharach / MSA MGS‑550: MGS‑550 Replacement Sensor – Butane 0–100% LEL (kod w nawiasie: 6600‑8239). To profesjonalny czujnik katalityczny przeznaczony do ciągłej detekcji wybuchowości butanu w środowiskach przemysłowych, magazynach LPG, strefach technologicznych, węzłach cieplnych oraz wszędzie tam, gdzie bezpieczeństwo ludzi i ciągłość procesu zależą od błyskawicznego wychwycenia obecności gazu palnego w odniesieniu do LEL (Lower Explosive Limit – dolna granica wybuchowości).

Co to za produkt i częścią jakiego systemu jest?

MGS‑550 Replacement Sensor – Butane 0–100% LEL to skalibrowana fabrycznie głowica pomiarowa (sensing head) instalowana w detektorze MGS‑550 Dual Gas Detector. Po umieszczeniu modułu w głowicy urządzenie staje się kompletnym, punktowym detektorem butanu, który może pracować samodzielnie (dzięki trzem przekaźnikom i wbudowanemu alarmowi akustyczno‑optycznemu) lub być częścią większego systemu BMS/BAS poprzez Modbus RTU (RS‑485) oraz wyjścia analogowe 4–20 mA i napięciowe (0–5/10 V, 1–5/2–10 V). Obudowa IP66 zapewnia pyłoszczelność i odporność na strumienie wody, co umożliwia bezpieczną eksploatację w chłodniach, halach „mokrych”, a nawet na zewnątrz obiektów.

Do czego służy i jaką funkcję pełni?

Zadaniem czujnika jest pomiar stężenia butanu i przeliczenie wyniku na %LEL. Wartość 100% LEL oznacza osiągnięcie progu, przy którym mieszanina gazu z powietrzem może ulec zapłonowi w obecności bodźca inicjującego. W praktyce eksploatacyjnej progi alarmowe ustawia się z wyprzedzeniem (np. 20–40% LEL dla alarmu niskiego i 50–60% LEL dla alarmu wysokiego), aby automatycznie zwiększyć wentylację, uruchomić sygnalizację i – jeśli przewidują to procedury HSE – odciąć dopływ gazu. Dzięki temu czujnik MGS‑550 Butane 0–100% LEL realnie skraca czas reakcji i minimalizuje ryzyko pożaru/wybuchu.

Dlaczego monitoring butanu jest krytyczny?

Butan – składnik LPG – jest cięższy od powietrza, dlatego po wycieku ma tendencję do akumulacji przy posadzce i w najniższych partiach pomieszczeń, a także w studzienkach, kanałach technicznych i zagłębieniach. Jest bezbarwny i – w warunkach przemysłowych – potencjalnie niewyczuwalny bez oznakowania odorantem. Stąd kluczowa jest ciągła, automatyczna detekcja zagrożenia w skalach %LEL, które czytelnie obrazują, jak daleko jesteśmy od progu niebezpieczeństwa. Właśnie na ten scenariusz został zaprojektowany czujnik katalityczny serii MGS‑550.

Technologia pomiaru – katalityczny pellistor

Sercem modułu jest pellistor – miniaturowy, podgrzewany element z powierzchnią katalityczną, na której w obecności tlenu zachodzi utlenianie butanu. Wytworzone ciepło powoduje zmianę oporu i – w mostku Wheatstone’a – przeliczenie na sygnał elektryczny proporcjonalny do stężenia gazu. Najważniejsze zalety:

• Szybki czas reakcji w zakresie wybuchowym – znakomity do sterowania wentylacją i odcięciami automatycznymi.
• Stabilność i powtarzalność pomiaru przy prawidłowej higienie sensora.
• Bezpośrednia skala %LEL – operator od razu rozumie ryzyko, bez potrzeby interpretowania ppm.

O czym pamiętać w eksploatacji:

• Tlen jest wymagany do pracy sensora katalitycznego (typowo >~12% vol O₂). W strefach inertyzowanych N₂/CO₂ rozważ równoległą kontrolę O₂ lub zastosowanie wariantu IR.
• „Zatruwacze” sensora (silikony, związki siarki, ołowiu) mogą obniżać czułość. Chroni przed tym front‑end, membrany i okresowa kontrola.
• Pre‑calibration ogranicza czas przestoju – na miejscu wykonaj bump‑test i potwierdź progi alarmowe.

MGS‑550 – co daje platforma?

• IP66 – pyłoszczelność i odporność na strumienie wody (mycie hal, mgła, trudne środowiska).
• Analog + cyfrowo – 4–20 mA, sygnały napięciowe oraz Modbus RTU do integracji z BMS/BAS.
• Trzy przekaźniki – LOW, HIGH, FAULT; gotowe do sterowania wentylacją, sygnalizacją, zaworami odcinającymi.
• Wbudowany alarm akustyczno‑optyczny – lokalna reakcja bez dodatkowego osprzętu.
• Dwusensorowość – możliwość pracy z dwiema głowicami (lokalnymi lub zdalnymi do 5 m), np. Butan + Propan albo Butan + O₂.
• Spójne menu – identyczna obsługa dla EC/MOS/IR/CT; krótsze szkolenia i mniejsze ryzyko błędów.

Typowe zastosowania

• Magazyny butli LPG i rampy rozlewnicze – monitoring stref przy posadzce, między paletami, w kanałach.
• Przemysł spożywczy – urządzenia grzewcze na LPG, strefy pieców i nagrzewnic, przestrzenie podpodłogowe.
• Stacje przeładunkowe – nadzór doków i zamkniętych obszarów o ograniczonej wentylacji.
• Infrastruktura budynków – pomieszczenia techniczne, szyby, kanały, studzienki, węzły cieplne.

Instalacja – gdzie montować czujnik butanu?

Ponieważ butan jest cięższy od powietrza, skuteczna detekcja wymaga umieszczenia sensora nisko – zwykle 0,3–0,6 m nad posadzką, w pobliżu potencjalnych punktów emisji (zawory, połączenia kołnierzowe, przewody elastyczne). Należy unikać zarówno „martwych” stref bez ruchu powietrza, jak i miejsc zbyt intensywnie przewiewanych, które rozrzedzają próbkę. Jeśli punkt jest trudno dostępny, sięgnij po zdalną głowicę z uchwytem ściennym – ułatwi to serwis i skróci czas przestojów.

Warianty i kompatybilność – rodzina MGS‑550

Platforma jest modułowa – aby przejść na inny gaz/zakres, wystarczy wymienić głowicę. Poniżej wybrane warianty pomocne przy standaryzacji parku urządzeń:

Akcesoria i części zmienne – sprawny serwis i wysoka dostępność

Poniższa tabela ułatwia złożenie koszyka serwisowego do MGS‑550 – akcesoria przyspieszają montaż, kalibrację i utrzymanie klasy IP66:

Konfiguracja alarmów i integracja z automatyką

• LOW ALARM (np. 20–40% LEL) – szybkie przewietrzanie, komunikat w BMS, lokalny alarm A/V.
• HIGH ALARM (np. 50–60% LEL) – pełna wentylacja, odcięcie dopływu gazu (zawór), ewakuacja strefy.
• FAULT – informacja o stanie uszkodzenia lub niepewności pomiaru; wysyłka zdarzenia do BMS i przegląd.
• Modbus RTU – rejestracja zdarzeń, zdalna diagnostyka, potwierdzenia alarmów i raporty powłamaniowe.
• 4–20 mA – redundancja na potrzeby funkcji bezpieczeństwa (np. wejście do sterownika wentylacji).

Porównanie z innymi rozwiązaniami – dlaczego ten czujnik?

Na rynku są znane platformy detekcji %LEL. W praktyce użytkownicy doceniają w MGS‑550:

• IP66 bez dodatkowych obudów – prosta instalacja i wysoka odporność środowiskowa.
• Wbudowane A/V – natychmiastowa, lokalna informacja o zagrożeniu bez zewnętrznych syren.
• Dwusensorowość – dwa niezależne pomiary w jednej obudowie (np. Butan + Propan), mniej okablowania i szybszy montaż.
• Pre‑calibrated głowice – wymiana „plug‑in” skraca przestój do minimum.
• Spójny interfejs – identyczna obsługa dla EC/MOS/IR/CT ogranicza czas szkoleń i ryzyko błędów operacyjnych.

Storytelling – moment, który ma znaczenie

Nocna zmiana w magazynie butli. Operator kończy przyjęcie dostawy, wentylacja pracuje na niskim biegu. W bocznej nawie, za regałami, drobna nieszczelność powoduje powolny wyciek – gaz cięższy od powietrza zsuwa się po posadzce, wypełnia zagłębienia i szczeliny między paletami. MGS‑550 zainstalowany 40 cm nad podłogą rejestruje wzrost %LEL do poziomu alarmowego. Uruchamia się syrena i stroboskop, system BMS podbija biegi wentylatorów i wysyła powiadomienia do dyspozytorni. Po kilku minutach stężenie spada poniżej progu, dostawa jest zabezpieczona, a zespół wraca do pracy. Kryzys? Tym razem tylko w logach. To jest właśnie wartość ochrony życia.

Najlepsze praktyki projektowe – aby nie popełnić błędów

• Analiza ryzyka – zmapuj potencjalne źródła emisji (zawory, reduktory, przewody elastyczne), kierunki przepływu powietrza i strefy akumulacji.
• Rozmieszczenie – lokalizuj czujniki nisko przy posadzce; rozważ dodatkowe punkty w studzienkach i kanałach.
• Higiena IP66 – po każdej ingerencji wymieniaj uszczelki/przepusty z Accessory Kit; sprawdzaj dokręcenia.
• Testy okresowe – wprowadź harmonogram bump‑testów i przeglądów – potwierdzaj nie tylko pomiar, ale i reakcję systemu (przekaźniki, BMS).
• Szkolenia – przygotuj krótkie instrukcje „krok po kroku” dla operatorów i techników; wykorzystaj spójne menu MGS‑550.

FAQ techniczne – szybkie odpowiedzi

• Czy moduł jest dostarczany skalibrowany? – Tak, to pre‑calibrated głowica. Na starcie wykonaj test funkcjonalny.
• Jakie ustawić progi? – Typowo LOW 20–40% LEL, HIGH 50–60% LEL (dopasuj do polityki HSE i lokalnych przepisów).
• Czy mogę połączyć dwa gazy? – Tak, dwusensorowość umożliwia np. Butan + Propan lub Butan + O₂ w jednej obudowie.
• Co w strefach o obniżonym O₂? – Czujnik katalityczny wymaga tlenu; rozważ monitor O₂ lub wariant IR czujnika butanu.
• Jak ograniczyć ryzyko „zatrucia” sensora? – Unikaj silikonów/siarki/ołowiu, używaj front‑end, wymieniaj elementy czołowe zgodnie z planem.

Frazy SEO – naturalne nasycenie treści

czujnik butanu, detektor butanu, 0–100% LEL, katalityczny czujnik gazów palnych, MGS‑550, Bacharach MSA, IP66, Modbus RTU, 4–20 mA, monitoring LPG, detektor dla magazynu butli, alarm wybuchowości, czujnik do strefy EX.

Rekomendacja – dlaczego warto wybrać ten model

Jeśli zależy Ci na połączeniu ochrony życia, zgodności z przepisami i łatwej integracji, wybierz skalibrowany czujnik zamienny MGS‑550 dla butanu 0–100% LEL (6600‑8239). Zyskasz niezawodny detektor o wysokiej odporności środowiskowej, z wbudowanym alarmem, Modbus RTU i wyjściami 4–20 mA, gotowy do działania bez zbędnych przestojów. To inwestycja, która przekłada się na spokój operacyjny i realne obniżenie ryzyka.

Rozwój systemu – dziś butan, jutro więcej

• Butan + Propan – dwa czujniki w jednej obudowie pokrywają najczęstsze ryzyka dla LPG.
• Butan + O₂ – kontrola atmosfery (tlen) + wybuchowość; pewność działania pellistora.
• Butan (IR) – gdy wymagania procesowe ograniczają zawartość tlenu, postaw na wariant podczerwieni.

Podsumowanie wartości

MGS‑550 Replacement Sensor – Butane 0–100% LEL (6600‑8239) to bezkompromisowy czujnik butanu do zastosowań stacjonarnych. IP66, wbudowany alarm, analog + Modbus RTU, dwusensorowość i pre‑calibrated głowica sprawiają, że integracja jest szybka, a serwis przewidywalny. To rozwiązanie, które zachęca do kupna nie obietnicami, lecz namacalną korzyścią: chroni ludzi, stabilizuje proces i upraszcza utrzymanie.
