MGS‑550 – dodatkowy sensor

Sensory Bacharach MSA Safety MGS‑550 – czujniki do stacjonarnej detekcji gazów

Sensory Bacharach MSA Safety MGS‑550 tworzą rozbudowaną klasę wymiennych elementów pomiarowych przeznaczonych do stacjonarnego detektora gazu MGS‑550. Poszczególne moduły umożliwiają monitorowanie czynników chłodniczych, gazów toksycznych, gazów palnych, tlenu oraz substancji wykorzystywanych w procesach przemysłowych. Dzięki zastosowaniu kilku technologii detekcyjnych system może zostać skonfigurowany odpowiednio do warunków panujących w maszynowni chłodniczej, chłodni, mroźni, magazynie, zakładzie produkcyjnym, pomieszczeniu technicznym lub instalacji HVAC‑R.

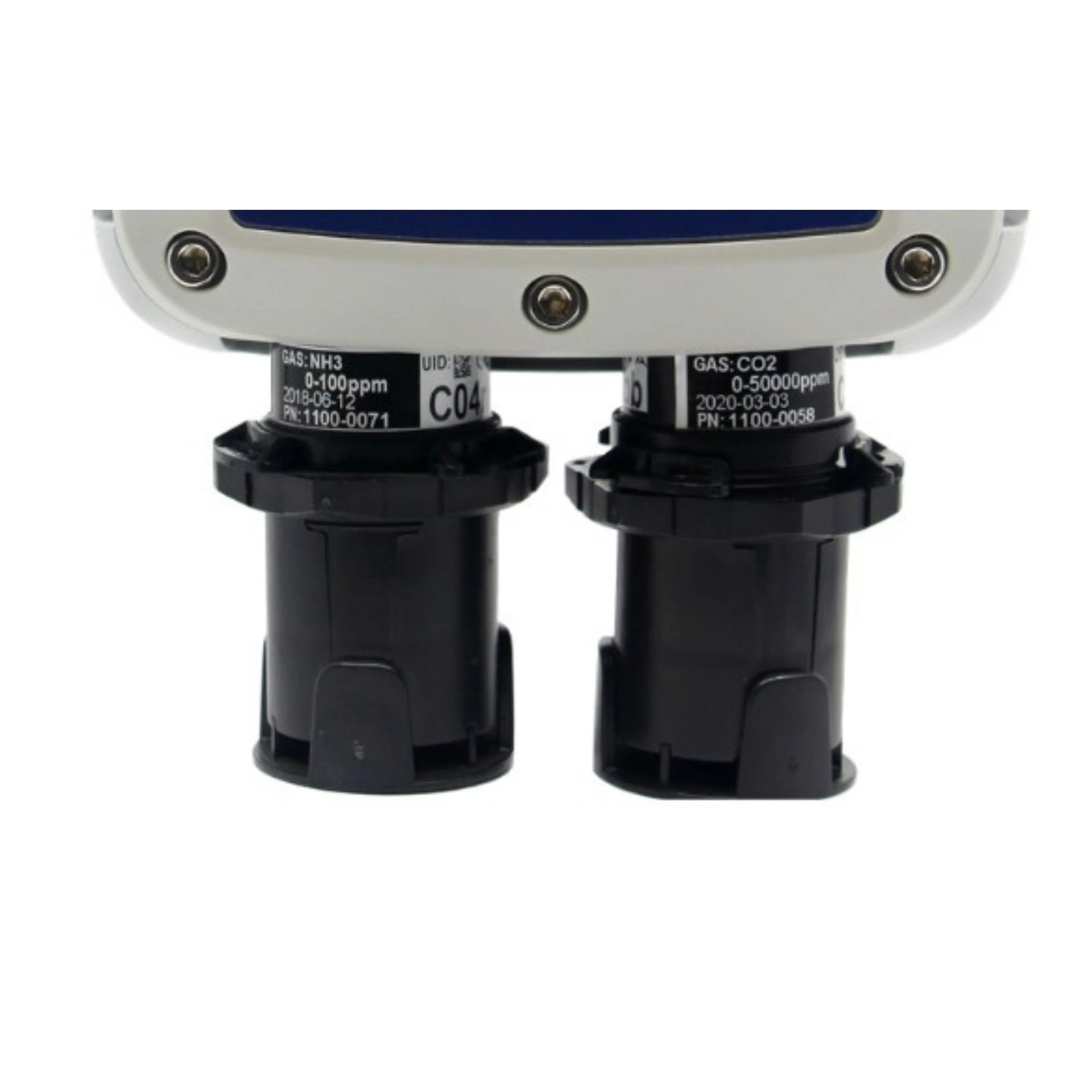

MGS‑550 jest elastyczną platformą pomiarową obsługującą jeden albo dwa kanały sensorowe. Użytkownik może zastosować pojedynczy czujnik lokalny, dwa sensory zamontowane przy jednostce centralnej, połączenie czujnika lokalnego z głowicą zdalną albo konfigurację obejmującą dwa oddalone punkty detekcji. Taka budowa pozwala kontrolować dwa różne gazy, dwa zakresy pomiarowe lub dwie lokalizacje za pomocą jednego urządzenia. Rozbudowa systemu z jednego do dwóch kanałów może zostać przeprowadzona przez dodanie i zarejestrowanie kolejnego zgodnego modułu.

Rodzina sensorów współpracujących z MGS‑550 obejmuje czujniki podczerwieni IR, elektrochemiczne EC, katalityczne CT oraz półprzewodnikowe SC, określane również jako sensory MOS. Każda technologia posiada odmienną charakterystykę pomiarową i jest dobierana do konkretnego gazu, oczekiwanego zakresu oraz warunków środowiskowych. Właściwy wybór sensora ma bezpośredni wpływ na selektywność pomiaru, czas reakcji, stabilność wskazań i sposób prowadzenia okresowej obsługi.

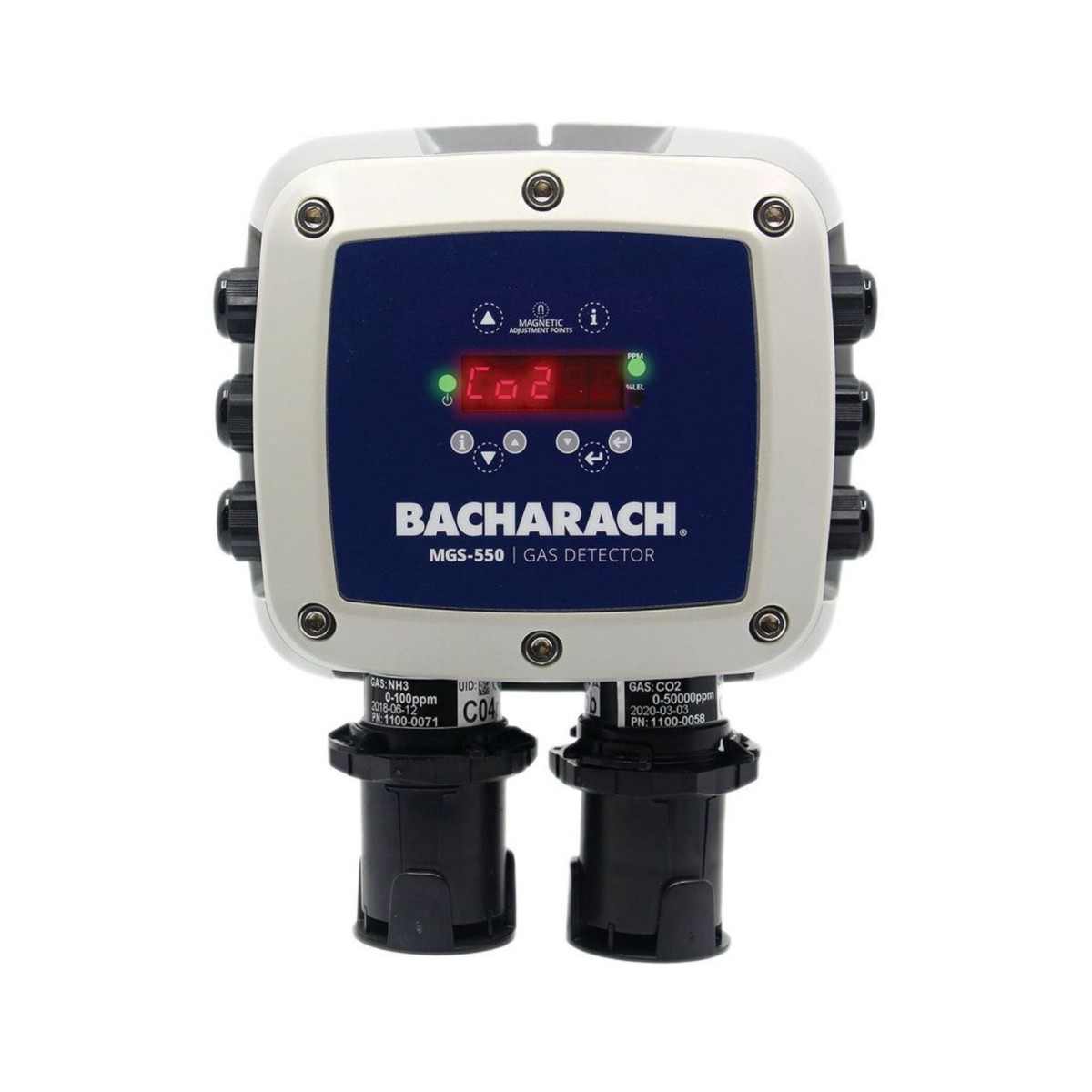

Elastyczna platforma detekcyjna MGS‑550

Bacharach MSA Safety MGS‑550 jest stacjonarnym detektorem przeznaczonym do ciągłego monitorowania powietrza w pomieszczeniach technicznych i przemysłowych. Urządzenie może wykrywać między innymi syntetyczne czynniki chłodnicze, amoniak, dwutlenek węgla, tlenek węgla, dwutlenek azotu, wodór, metan, propan, butan i LPG. W zależności od wybranego sensora wynik prezentowany jest w ppm, procentach objętościowych albo procentach dolnej granicy wybuchowości.

Obudowa detektora o stopniu ochrony IP66 ogranicza wnikanie pyłu i wody, dzięki czemu urządzenie nadaje się do wymagających pomieszczeń technicznych. Pięciocyfrowy wyświetlacz LED przedstawia bieżące stężenie gazu, a wskaźniki informują o jednostce pomiarowej oraz stanie systemu. Zintegrowana sygnalizacja optyczna i akustyczna umożliwia lokalne ostrzeganie bez konieczności stosowania osobnego panelu alarmowego w każdej podstawowej konfiguracji.

Urządzenie udostępnia trzy programowalne przekaźniki, które mogą obsługiwać sygnał usterki, alarm niskiego poziomu oraz alarm wysokiego poziomu. Wyjścia mogą uruchamiać wentylację, sygnalizatory, lampy ostrzegawcze, zawory lub inne elementy wykonawcze. MGS‑550 może zatem działać jako autonomiczny punkt detekcyjny albo jako element większego systemu bezpieczeństwa.

Do integracji z automatyką dostępna jest komunikacja Modbus RTU przez RS‑485 oraz konfigurowalne wyjścia analogowe 4–20 mA, 0–5 V, 0–10 V, 1–5 V lub 2–10 V. Dwa kanały analogowe mogą przekazywać niezależne wyniki z dwóch sensorów albo zostać wykorzystane redundantnie dla jednego modułu pomiarowego. Rozwiązanie ułatwia podłączenie detektora do kontrolera MGS‑408, sterownika PLC lub nadrzędnego systemu BMS/BAS.

Sensory podczerwieni IR

Czujniki IR wykorzystują absorpcję promieniowania podczerwonego przez cząsteczki określonego gazu. Pomiar nie opiera się na zużywającej się reakcji chemicznej, dlatego technologia ta zapewnia dobrą stabilność podczas długotrwałego monitorowania. Sensory podczerwieni stosuje się między innymi do wykrywania dwutlenku węgla oraz palnych węglowodorów, takich jak metan, propan i butan.

Dla dwutlenku węgla R‑744 dostępne są zakresy obejmujące wartości od 5000 do 50 000 ppm. Dobór wariantu zależy od przeznaczenia instalacji oraz ustawionych progów alarmowych. Niższe zakresy pozwalają obserwować niewielkie zmiany stężenia, natomiast wersje o większej skali pomiarowej sprawdzają się w obiektach, w których w scenariuszu awaryjnym możliwy jest szybki wzrost koncentracji CO₂.

W przypadku metanu, propanu i butanu sensory IR mogą wykonywać pomiar w zakresie do 100% dolnej granicy wybuchowości. Pozwala to monitorować ryzyko powstania atmosfery palnej w otoczeniu instalacji procesowych, układów chłodniczych oraz magazynów gazów. Sensor musi być dobrany do konkretnego medium, ponieważ zastosowane pasmo optyczne i charakterystyka kalibracyjna zależą od gazu docelowego.

Sensory elektrochemiczne EC

Technologia elektrochemiczna wykorzystuje reakcję gazu na elektrodach umieszczonych w elektrolicie. Powstający sygnał elektryczny jest proporcjonalny do stężenia monitorowanej substancji. Sensory EC są stosowane przede wszystkim do wykrywania gazów toksycznych oraz kontroli zawartości tlenu. W systemie MGS‑550 mogą obsługiwać między innymi amoniak, tlenek węgla, dwutlenek azotu, wodór i tlen.

Dla amoniaku R‑717 dostępne są warianty elektrochemiczne o zakresach 0–100 ppm, 0–1000 ppm oraz 0–5000 ppm. Sensor o niższym zakresie zapewnia czułą kontrolę niewielkich emisji i może być wykorzystywany do wczesnego ostrzegania personelu. Szersze zakresy przeznaczone są do aplikacji, w których analizowane są wyższe stężenia związane z charakterystyką przemysłowej instalacji amoniakalnej.

Czujnik tlenu pracuje w zakresie do 30% objętościowych i może służyć do sygnalizowania niedoboru albo nietypowego wzrostu zawartości O₂. Sensor tlenku węgla umożliwia monitorowanie CO do 500 ppm, natomiast wariant dla dwutlenku azotu obsługuje zakres do 20 ppm. Odpowiedni moduł elektrochemiczny powinien być stosowany zgodnie z przeznaczeniem i nie może być zastępowany sensorem przeznaczonym do innego gazu.

Sensory katalityczne CT

Sensory katalityczne, nazywane również pelistorowymi, przeznaczone są do detekcji gazów i par palnych. Mieszanina gazu z powietrzem ulega kontrolowanemu utlenianiu na rozgrzanym elemencie katalitycznym. Zmiana temperatury powoduje zmianę rezystancji, która jest przeliczana na wartość odpowiadającą procentowi dolnej granicy wybuchowości.

W tej technologii dostępne są moduły dla amoniaku, LPG, metanu, propanu i butanu. Typowy zakres wynosi 0–100% LEL. Czujnik katalityczny wymaga obecności odpowiedniej ilości tlenu w kontrolowanej atmosferze. Na jego pracę mogą wpływać substancje zatruwające katalizator, dlatego warunki procesu oraz możliwość obecności silikonów, siarki lub innych związków hamujących reakcję powinny zostać ocenione przed wyborem rozwiązania.

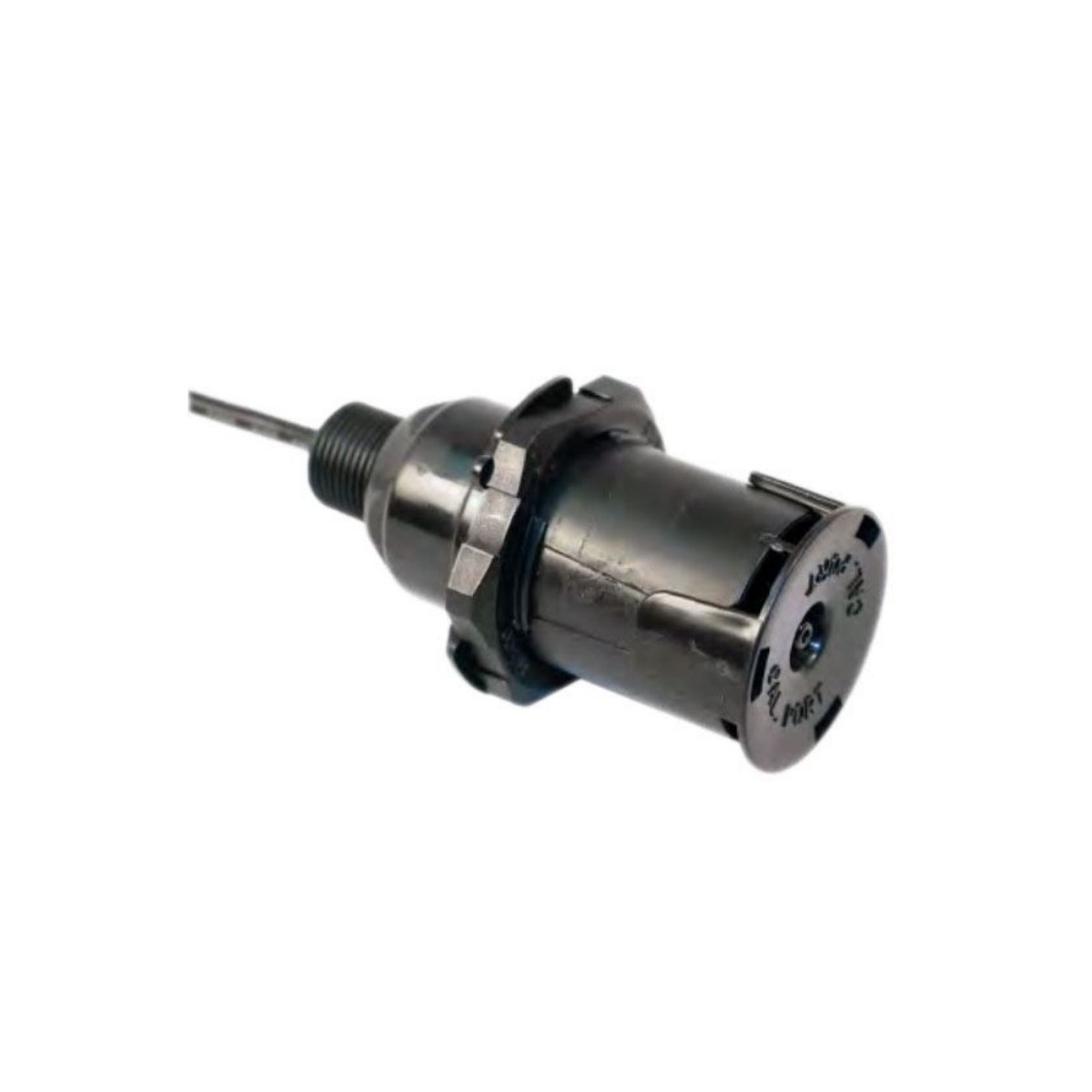

Sensory półprzewodnikowe SC/MOS

Sensory półprzewodnikowe wykorzystują zmianę przewodności materiału wykrywającego pod wpływem kontaktu z gazem. Ich zaletą jest możliwość monitorowania szerokiej grupy czynników chłodniczych i wybranych węglowodorów. Moduły SC są dostępne w konfiguracjach przeznaczonych między innymi do R‑32, R‑134a, R‑404A, R‑407A, R‑407C, R‑407F, R‑410A, R‑422A, R‑422D, R‑427A, R‑448A, R‑449A, R‑452A, R‑507, R‑513A, R‑1234yf oraz R‑1234ze.

Dla wielu syntetycznych czynników chłodniczych oferowane są zakresy 0–1000 ppm oraz 0–10 000 ppm. Wersja 1000 ppm służy do czułej obserwacji niewielkich wycieków i pozwala wcześniej zidentyfikować rozwijającą się nieszczelność. Zakres do 10 000 ppm sprawdza się w aplikacjach wymagających zachowania możliwości pomiaru przy większej koncentracji gazu.

Technologia SC może również obsługiwać amoniak do 10 000 ppm, propan i butan do 5000 ppm, metan do 5000 ppm oraz etylen do 2000 ppm. Sensory półprzewodnikowe mogą reagować na więcej niż jedną substancję, dlatego podczas projektowania systemu należy uwzględnić możliwe interferencje. Moduł powinien zostać wybrany na podstawie gazu docelowego, substancji występujących w tle oraz charakterystyki wentylacji.

Tabela fabrycznie kalibrowanych sensorów wymiennych MGS‑550

Poniższa tabela przedstawia identyfikatory fabrycznie kalibrowanych modułów wymiennych. Podane numery dotyczą sensorów, a nie kompletnego detektora ani całej głowicy lokalnej lub zdalnej. Przed zamówieniem należy potwierdzić kompatybilność numeru seryjnego urządzenia, wersję wykonania, technologię sensora i wymagany zakres.

Najważniejsze parametry platformy MGS‑550

Jak wybrać odpowiedni sensor MGS‑550?

Dobór modułu należy rozpocząć od jednoznacznego określenia gazu. Sama informacja, że instalacja wykorzystuje czynnik chłodniczy, nie jest wystarczająca. Sensor przeznaczony do R‑410A nie powinien być traktowany jako automatyczny zamiennik modułu skalibrowanego dla R‑32, R‑448A lub R‑449A. Nawet gdy czynniki mają wspólne składniki, charakterystyka odpowiedzi sensora i współczynniki kalibracyjne mogą być inne.

Kolejnym etapem jest wybór zakresu. Sensor 0–1000 ppm zapewnia możliwość dokładniejszego obserwowania niewielkich wycieków, natomiast wariant 0–10 000 ppm pozwala zachować zdolność pomiarową przy wyższym stężeniu. Nie należy automatycznie wybierać największego zakresu. Decyzja powinna wynikać z progów alarmowych, wielkości napełnienia instalacji, kubatury pomieszczenia, wydajności wentylacji i scenariusza awaryjnego.

Znaczenie ma również miejsce montażu. Gazy cięższe od powietrza mogą gromadzić się w pobliżu podłogi, zagłębieniach lub kanałach technicznych. Substancje lżejsze mogą przemieszczać się ku górnym partiom pomieszczenia. Punkt pomiarowy powinien znajdować się w obszarze, do którego gaz może dotrzeć, ale nie może być narażony na bezpośrednie zalewanie, silny strumień powietrza ani zanieczyszczenia utrudniające dyfuzję.

W konfiguracjach dwukanałowych można połączyć dwa różne sensory. Przykładem jest jednoczesne monitorowanie amoniaku i tlenu albo czynnika chłodniczego oraz gazu palnego. Dwa punkty pomiarowe mogą również obserwować ten sam gaz w różnych miejscach. Takie rozwiązanie jest użyteczne przy nadzorze urządzeń rozdzielonych konstrukcyjnie lub przy kontroli dwóch wysokości w pomieszczeniu.

Kalibracja, wymiana i obsługa modułów

Sensory wymienne są dostarczane jako moduły fabrycznie kalibrowane, co skraca czas potrzebny do odtworzenia sprawności detektora. Nie oznacza to jednak rezygnacji z procedur uruchomieniowych. Po zamontowaniu modułu należy zarejestrować go w urządzeniu, sprawdzić wskazanie zerowe, przypisanie kanału, progi alarmowe, kierunek działania przekaźników oraz transmisję sygnału do systemu nadrzędnego.

Częstotliwość testów funkcjonalnych i kalibracji zależy od rodzaju sensora, wymagań obiektu, warunków środowiskowych oraz obowiązujących procedur. Na żywotność czujników mogą wpływać temperatura, wilgotność, zapylenie, kondensacja, długotrwała ekspozycja na gaz i obecność substancji zakłócających. Moduł wykazujący niestabilność, nadmierny dryft albo brak odpowiedzi na gaz testowy powinien zostać poddany diagnostyce lub wymieniony.

Po wymianie należy przeprowadzić kontrolowany test działania całego toru alarmowego. Sprawdzeniu podlega wskazanie na wyświetlaczu, reakcja alarmu dźwiękowego i optycznego, zmiana stanu przekaźników, wartość wyjścia analogowego oraz komunikacja Modbus. Sam fakt wyświetlania stężenia nie potwierdza poprawnej pracy wszystkich urządzeń wykonawczych połączonych z detektorem.

Zastosowanie sensorów MGS‑550

• maszynownie chłodnicze wykorzystujące czynniki syntetyczne,
• instalacje amoniakalne R‑717 w przemyśle spożywczym,
• układy chłodnicze pracujące z dwutlenkiem węgla R‑744,
• chłodnie, mroźnie i magazyny kontrolowanej temperatury,
• supermarkety oraz centra logistyczne,
• browary, mleczarnie i zakłady przetwórstwa żywności,
• pomieszczenia kotłowni i urządzeń spalających paliwa,
• instalacje wykorzystujące propan R‑290 lub butan R‑600,
• magazyny gazów palnych i pomieszczenia technologiczne,
• obiekty wymagające kontroli niedoboru tlenu,
• zakłady chemiczne i laboratoria,
• dojrzewalnie owoców wykorzystujące etylen.

Dlaczego warto stosować oryginalne sensory Bacharach MSA Safety?

Oryginalny sensor MGS‑550 jest elementem całego toru bezpieczeństwa. Jego parametry, elektronika identyfikacyjna, charakterystyka kalibracyjna i sposób komunikacji są dopasowane do platformy detektora. Zastosowanie właściwego modułu pomaga zachować przewidywalną reakcję urządzenia, prawidłowe skalowanie wyjść oraz zgodność wskazań z ustawionymi progami alarmowymi.

Fabrycznie przygotowany moduł upraszcza prace serwisowe i ogranicza czas wyłączenia punktu pomiarowego. Jest to szczególnie istotne w obiektach pracujących całodobowo, gdzie długotrwały brak detekcji może wymagać uruchomienia dodatkowych procedur zabezpieczających. Wymiana dopasowanego sensora pozwala sprawnie przywrócić system do pracy, pod warunkiem wykonania wymaganej kontroli funkcjonalnej.

Sensory Bacharach MSA Safety MGS‑550 zapewniają szerokie możliwości konfiguracji jednego systemu detekcyjnego. Dostępność technologii podczerwonej, elektrochemicznej, katalitycznej i półprzewodnikowej umożliwia przygotowanie rozwiązania do monitorowania czynników chłodniczych, gazów toksycznych, substancji palnych oraz tlenu. Obsługa dwóch kanałów, głowic lokalnych i zdalnych, wyjść analogowych, komunikacji Modbus oraz programowalnych przekaźników sprawia, że platforma może pracować samodzielnie albo jako część rozbudowanej automatyki bezpieczeństwa.

Przed zakupem należy określić gaz docelowy, zakres pomiarowy, technologię czujnika, miejsce instalacji oraz sposób podłączenia. Trzeba również rozróżnić kompletny detektor, lokalną głowicę, głowicę zdalną i fabrycznie kalibrowany element wymienny. Prawidłowo dobrany sensor MGS‑550 pozwala zbudować skuteczny system wczesnego ostrzegania, który wspiera ochronę personelu, instalacji technologicznej, przechowywanych produktów i środowiska.
