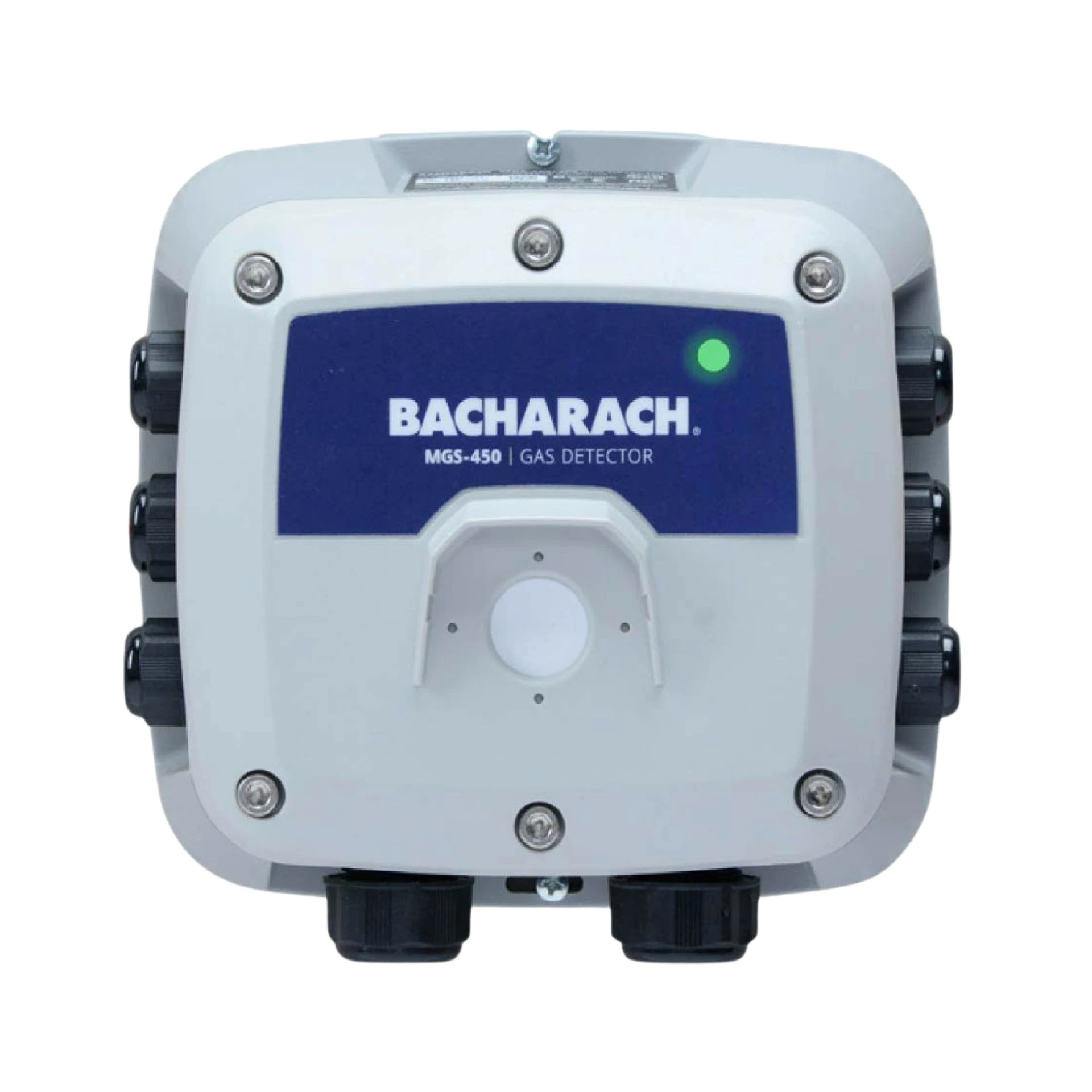

MGS-450 H6302-2158 – detektor R513A, 0–1000 ppm – sensor półprzewodnikowy, Modbus, IP66

MGS-450 H6302-2158 — detektor R513A, zakres 0–1000 ppm, sensor półprzewodnikowy (MOS), Modbus RTU, obudowa IP66

Kiedy w obiekcie pracuje zaawansowana instalacja chłodnicza, każda chwila opóźnienia w wykryciu nieszczelności może kosztować zdrowie ludzi, jakość towaru i reputację firmy. MGS-450 H6302-2158 to profesjonalny, punktowy detektor przeznaczony do wczesnej detekcji R513A (HFO/HFC, niskie GWP, klasa bezpieczeństwa A1) w zakresie 0–1000 ppm. Urządzenie opracowane przez Bacharach / MSA wykorzystuje stabilny sensor półprzewodnikowy (MOS) zaprojektowany pod mieszaniny chłodnicze i środowiska o zmiennej temperaturze, oferuje integrację po RS-485 z protokołem Modbus RTU, wyjścia analogowe do sterowania oraz w pełni hermetyczną, odporną na trudne warunki obudowę IP66. To detektor, który łączy technologię z praktyką: szybko ostrzega, współpracuje z automatyką budynkową i ułatwia utrzymanie ruchu.

Część rodziny MGS-400 i współpraca z centralą MGS-408

MGS-450 H6302-2158 należy do rodziny detektorów MGS-400, w której każda jednostka jest elementem większej układanki bezpieczeństwa gazowego: od pojedynczego punktu nadzoru po rozległy system obejmujący maszynownie, chłodnie, mroźnie i tunele technologiczne. Detektor może działać samodzielnie (lokalne alarmy optyczne i akustyczne, przekaźniki awarii i alarmów, wyjścia analogowe do sterowania wentylacją), ale pełen potencjał ujawnia w sieci RS-485 z protokołem Modbus RTU, współpracując z centralą MGS-408 oraz systemem BMS/BAS. Dzięki temu wdrażasz logikę alarmów, archiwizację zdarzeń, raportowanie, zdalną diagnostykę oraz automatyczne reakcje (wentylacja, blokada sprężarek, powiadomienia personelu).

Do czego służy MGS-450 H6302-2158 i jaką pełni funkcję?

Detektor MGS-450 H6302-2158 został zoptymalizowany do monitorowania obecności R513A (popularnie stosowanego m.in. w chłodziarkach i agregatach o niskim GWP), z naciskiem na szybkość reakcji, stabilność odczytów i odporność na trudne warunki środowiskowe. Jego zadania obejmują:

• Wczesną detekcję nieszczelności — wykrywanie wzrostu stężenia R513A w powietrzu, zanim drobny wyciek przerodzi się w awarię.
• Sygnalizację alarmową — diody LED, sygnał dźwiękowy, oraz przekaźniki do sterowania zewnętrzną sygnalizacją i wentylacją.
• Integrację z automatyką — komunikacja Modbus RTU (RS-485) i wyjścia analogowe dla łatwego połączenia z BMS/BAS oraz sterownikami PLC.
• Redukcję ryzyka operacyjnego — ochrona personelu, mienia i ciągłości chłodniczej logistyki.

W praktyce detektor pełni rolę stałego „strażnika” instalacji: obserwuje newralgiczne węzły (parowniki, sprężarkownie, linie rozdziału, zawory serwisowe), sygnalizuje anomalie i uruchamia procedury obronne systemu.

Technologia sensora: MOS dopasowany do mieszanin chłodniczych

Sercem urządzenia jest sensor półprzewodnikowy (MOS), który zapewnia wysoką czułość i szybki czas reakcji w zakresie 0–1000 ppm. Konstrukcja dopasowana do chłodni i mroźni minimalizuje fałszywe alarmy dzięki kompensacji temperatury i stabilnej elektronice pomiarowej. W porównaniu z rozwiązaniami uniwersalnymi, dedykowany dobór parametrów dla R513A ułatwia ustawienie progów ostrzegawczych i alarmowych zgodnych z praktyką zakładową. Modułowa budowa sensora pozwala na serwis „plug & play”, skracając przestoje i upraszczając harmonogramy utrzymania ruchu.

Integracja: Modbus RTU, wyjścia analogowe i sterowanie przekaźnikami

Komunikacja po RS-485 (protokół Modbus RTU) umożliwia odczyt danych, konfigurację progów i rejestrację zdarzeń z poziomu BMS lub centrali MGS-408. Wyjścia analogowe (np. 4–20 mA / napięciowe) dają prostą integrację z falownikami i sterownikami wentylacji, a przekaźniki (alarm/awaria) pozwalają wyzwalać sygnalizację optyczno–akustyczną oraz procedury bezpieczeństwa. Efekt to system reagujący automatycznie i przewidywalnie, bez potrzeby ciągłej interwencji człowieka.

Zastosowania: gdzie MGS-450 H6302-2158 robi różnicę?

• Chłodnie i mroźnie — strefy magazynowania żywności, produkcji spożywczej, kontroli jakości.
• Maszynownie — sprężarkownie, parowniki, skraplacze, kolektory rozdzielcze.
• Magazyny dystrybucyjne — komory przeładunkowe i strefy przygotowania zamówień.
• Pomieszczenia techniczne — rozdzielnie, tunele technologiczne, wnęki montażowe.
• Chillery / agregaty — instalacje o niskim GWP, modernizacje z przejściem na R513A.

Dane techniczne — skrót

Storytelling: kiedy liczą się sekundy — bezpieczeństwo w praktyce

Zmiana poranna, chłodnia pełna towaru. Na panelu pojawia się powiadomienie: „wzrost stężenia R513A — poziom ostrzegawczy”. MGS-450 H6302-2158 włącza lokalną sygnalizację, BMS uruchamia wentylację w trybie podwyższonej wymiany, a operator na ekranie widzi trend rosnący w pobliżu układu rozdziału. Zespół utrzymania ruchu dociera na miejsce i wykrywa mikronieszczelność na złączce serwisowej. Naprawa, test szczelności, „bump test”, rejestr zdarzenia w historii systemu. Dostawy idą dalej, jakość towaru bez zmian, ludzie pracują bezpiecznie. To właśnie jest różnica między przypuszczeniem a dowodem — detektor reaguje dokładnie wtedy, kiedy powinien, a system robi resztę, automatycznie i przewidywalnie.

Porównanie z innymi rozwiązaniami

W praktyce MGS-450 H6302-2158 jest dobrą odpowiedzią na potrzeby chłodnictwa z R513A, łącząc skuteczność, odporność i prosty serwis w jednym urządzeniu.

Seria MGS-400 — wybrane modele i zastosowania

Rodzina MGS-400 pozwala zbudować spójny system detekcji dla różnych czynników chłodniczych i układów. Poniżej zestaw przykładowych wariantów trafiających do typowych projektów:

Akcesoria i części zmienne — rekomendowane do MGS-450 H6302-2158

Skuteczny system detekcji to nie tylko czujnik — to również właściwe akcesoria ułatwiające montaż, testy, serwis i komunikację. Poniżej lista elementów najczęściej stosowanych w projektach z R513A. Wskazujemy nazwy, a numery pozostawiamy w nawiasie i ograniczamy do niezbędnego minimum:

Montaż, konfiguracja i utrzymanie

• Rozmieszczenie: montuj czujnik w pobliżu potencjalnych źródeł wycieków (parowniki, sprężarkownie, zawory, kolektory), w strefach akumulacji lub torach przepływu powietrza. Uwzględnij kubaturę i obieg powietrza.
• Zasilanie: 24 V DC/AC (zgodnie ze specyfikacją serii), separacja zasilania od torów sygnałowych.
• Komunikacja: RS-485, protokół Modbus RTU, właściwe terminowanie i adresacja. Przewody ekranowane w środowisku przemysłowym.
• Testy funkcjonalne: okresowe bump testy, weryfikacja reakcji przekaźników (wentylacja, sygnalizacja) oraz sprawdzenie alarmów wizualnych/dźwiękowych.
• Konserwacja: czyszczenie okolicy sensora, inspekcja połączeń, wymiana modułu sensora według harmonogramu dopasowanego do warunków obiektu.

Dobre praktyki i zgodność

W systemach chłodniczych z R513A stosuje się zestaw dobrych praktyk: mapę ryzyka wycieków, odpowiednie rozmieszczenie detektorów, progi alarmowe skorelowane z wentylacją, rejestrację zdarzeń oraz regularne testy funkcjonalne. MGS-450 H6302-2158 wspiera te praktyki dzięki przejrzystej sygnalizacji, integracji Modbus RTU oraz kompatybilności z centralą MGS-408, co ułatwia raportowanie i audyty bezpieczeństwa oraz pozwala na budowę spójnego ekosystemu detekcji.

Język korzyści — dlaczego warto wybrać MGS-450 H6302-2158?

• Ochrona życia i zdrowia — wczesne ostrzeganie pozwala zareagować natychmiast, kiedy liczą się sekundy.
• Ochrona zasobów — mniej strat towaru, krótsze przestoje, niższe ryzyko degradacji jakości w chłodniach.
• Przewidywalna eksploatacja — wymienne moduły sensora, proste testy, stabilna komunikacja z BMS.
• Skalowalność — od pojedynczej komory po cały magazyn, dzięki Modbus RTU i centralom MGS-408.
• Odporność — obudowa IP66 sprawdza się w mytych, wilgotnych i zapylonych strefach.

Najczęstsze pytania (FAQ)

• Czy detektor jest dedykowany do R513A? Tak — MGS-450 H6302-2158 został zoptymalizowany pod mieszaninę R513A z zakresem 0–1000 ppm.
• Jak integruje się z BMS? Przez Modbus RTU (RS-485) i/lub wyjścia analogowe; przekaźniki pozwalają sterować sygnalizacją i wentylacją.
• Jak często wykonywać testy? Rekomendowane są regularne bump testy i przeglądy zgodnie z harmonogramem zakładu i warunkami pracy.
• Gdzie montować czujnik? Blisko źródeł potencjalnych wycieków, w torach przepływu powietrza i strefach możliwej akumulacji gazu.

Ciekawostki o R513A i eksploatacji

• R513A należy do klasy A1 (brak palności w typowych warunkach), co ułatwia projektowanie stref i procedur w porównaniu do gazów A2L — mimo to monitoring wycieków pozostaje kluczowy dla jakości powietrza i bezpieczeństwa.
• Migracja na R513A bywa elementem modernizacji instalacji chłodniczych ukierunkowanej na niższy GWP — detektor ułatwia bezpieczne przejście i eksploatację w nowych warunkach.
• W praktyce, odpowiednio ustawione progi w zakresie 0–1000 ppm wspierają szybkie decyzje: wentylacja, kontrola węzła, zapis zdarzenia i weryfikacja działania systemu.
