MGS-450 (H6302-2123) – detektor gazów chłodniczych R407C, zakres 0–1000 ppm, sensor półprzewodnikowy, Modbus, IP66 – inteligentna ochrona ludzi, procesu i jakości

Historia z chłodni: moment, w którym liczy się reakcja

Wieczorna zmiana w nowoczesnym centrum dystrybucyjnym. Na halach panuje idealna temperatura, a chłodnie utrzymują stabilny klimat dla tysięcy palet. Zespół kończy kompletację zamówień. W maszynowni, z dala od głównego ruchu, drobna nieszczelność zaczyna uwalniać R407C. Początkowo nie widać nic niepokojącego, ale ryzyko rośnie – dla zdrowia pracowników, dla wartości towaru i dla ciągłości operacji. Właśnie wtedy kluczowe jest, by czujnik nie „domyślał się”, lecz wiarygodnie wykrywał wyciek i uruchamiał system bezpieczeństwa chłodniczego. Tym czujnikiem jest MGS-450 (H6302-2123) od Bacharach / MSA. Jego rola jest prosta i fundamentalna: sygnalizować, zanim zagrożenie stanie się problemem. Bo tam, gdzie najważniejsza jest ochrona życia, przewidywalność ma wartość nie do przecenienia.

Co to za produkt? – definicja i przeznaczenie

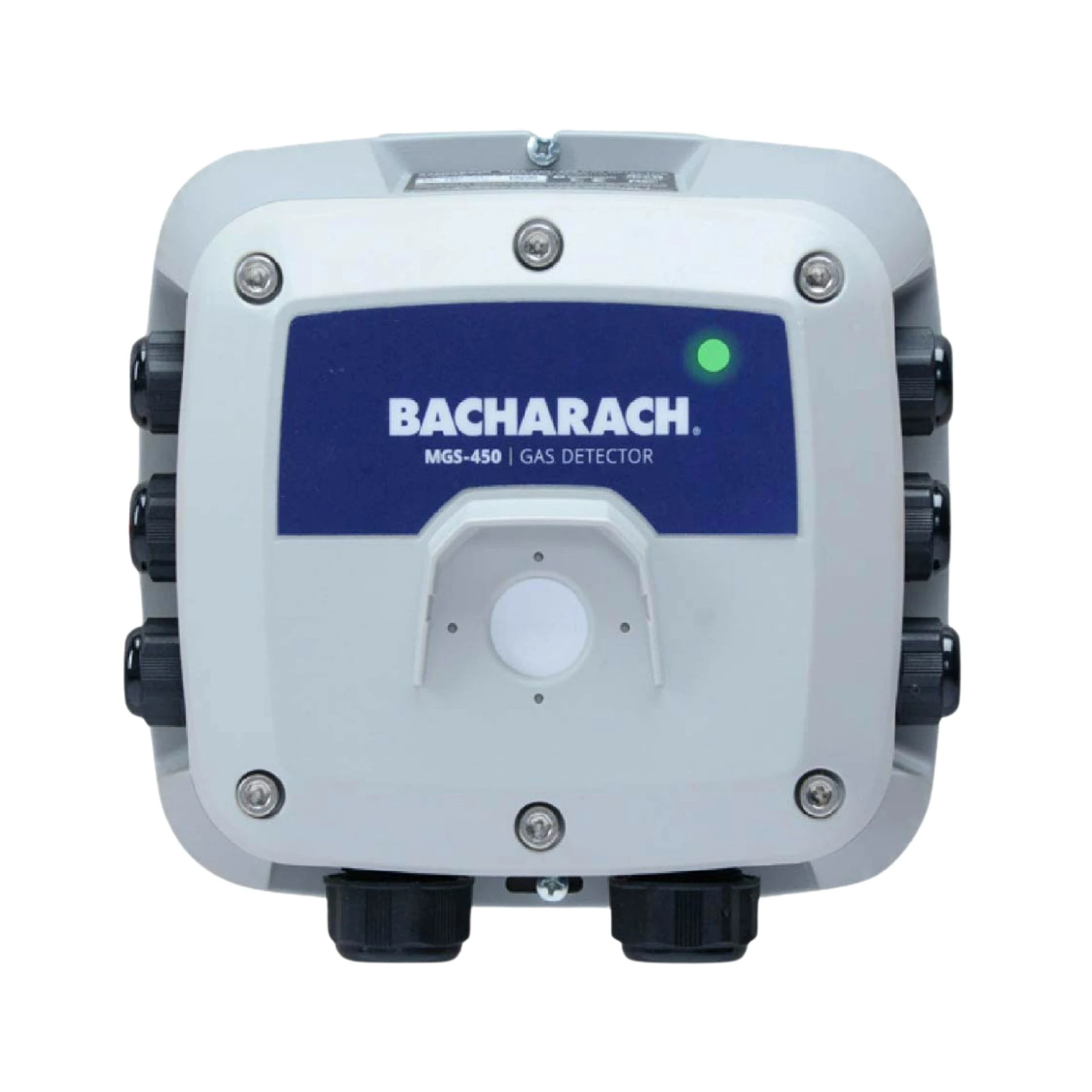

MGS-450 (H6302-2123) to stacjonarny detektor gazów chłodniczych dedykowany do monitorowania stężenia R407C w zakresie 0–1000 ppm. Urządzenie wykorzystuje sensor półprzewodnikowy (technologia MOX), który łączy czułość, powtarzalność i szybką odpowiedź w warunkach typowych dla chłodni i maszynowni. Obudowa o klasie IP66 chroni elektronikę przed pyłem, wilgocią i bryzgami wody, a interfejs Modbus RTU (RS‑485) umożliwia integrację z BMS, sterownikami PLC oraz centralami detekcji gazów. Detektor został zaprojektowany do ciągłego monitoringu wycieku i do szybkiego wyzwalania alarmów, które inicjują wentylację awaryjną, uruchamiają sygnalizację optyczno–akustyczną i wspierają decyzje operacyjne.

Jaką częścią systemu jest MGS-450?

Czujnik należy do rodziny MGS-400 producenta Bacharach / MSA – modularnego ekosystemu do detekcji gazów chłodniczych, w którym każdy komponent (detektor, akcesoria, narzędzia serwisowe) współgra ze sobą pod kątem integracji i utrzymania. W typowej architekturze MGS-450 pełni rolę węzła pomiarowego w sieci Modbus, raportując pomiary, stany i zdarzenia do BMS/PLC lub lokalnej centrali. Na bazie tych danych system może sterować wentylacją, zarządzać alarmami, zainicjować odcięcie zaworów i generować raporty zgodności.

Dlaczego wariant dla R407C?

R407C pozostaje popularną mieszaniną w układach HVAC/R i w wielu instalacjach chłodniczych – szczególnie tam, gdzie modernizacja lub kompatybilność z istniejącą infrastrukturą jest kluczowa. Wersja MGS-450 (H6302-2123) została przygotowana pod charakterystykę tego czynnika: zakres 0–1000 ppm wspiera wczesną detekcję wycieku, a algorytm sensora zapewnia stabilne wskazania i przewidywalną kalibrację. Dzięki temu użytkownik otrzymuje narzędzie dopasowane do rzeczywistych potrzeb zakładu.

Najważniejsze zalety dla użytkownika

• Wczesna detekcja – skuteczne wykrywanie niskich stężeń R407C umożliwia szybkie działania prewencyjne.
• Technologia MOX – sensor półprzewodnikowy zapewnia dobrą powtarzalność, krótką odpowiedź i przewidywalne utrzymanie.
• IP66 – obudowa odporna na pył i wilgoć, bezpieczna eksploatacja w trudnym środowisku chłodni.
• Modbus RTU – integracja z BMS i PLC, centralizacja alarmów, zdalny podgląd.
• Skalowalność – jedna platforma dla wielu czynników; łatwa rozbudowa liczby punktów pomiarowych.
• Ochrona życia i mienia – realne obniżenie ryzyka zdrowotnego i strat produktowych.

Jak działa sensor półprzewodnikowy w praktyce?

Rdzeniem detektora jest warstwa półprzewodnikowa, której rezystancja zmienia się pod wpływem obecności cząsteczek R407C w powietrzu. Układ pomiarowy rejestruje tę zmianę i przelicza ją na wartość w ppm. Oprogramowanie urządzenia filtruje sygnał i kompensuje wpływ środowiska, aby dostarczyć stabilny, wiarygodny odczyt. Technologia MOX jest ceniona za połączenie czułości w niskich stężeniach, powtarzalności oraz przewidywalnej eksploatacji w typowych warunkach chłodniczych.

Gdzie montować? – rola czujnika w procesie

Strategia rozmieszczenia czujników powinna uwzględniać gęstość czynnika, przepływy powietrza oraz miejsca potencjalnych nieszczelności. Dla R407C zazwyczaj zaleca się montaż nisko nad posadzką (20–50 cm), w pobliżu połączeń, zaworów, sprężarek i elementów armatury. W dużych pomieszczeniach warto rozważyć kilka punktów pomiarowych, aby uniknąć „cieni przepływu” i zwiększyć wiarygodność mapy ryzyka.

• Maszynownie – nadzór strefy sprężarek, skraplaczy, rozdzielaczy.
• Chłodnie i mroźnie – wczesne ostrzeganie w przestrzeni użytkowej.
• Pomieszczenia techniczne – integracja z BMS/PLC, automatyczne reakcje systemu.
• Strefy serwisowe – monitoring podczas prac utrzymaniowych.

Instalacja – praktyczne wskazówki

Zaprojektuj trasę przewodów z uwzględnieniem ochrony przed kondensacją, zachowaj właściwą topologię RS‑485 (terminatory, ekranowanie, wspólna referencja), unikaj miejsc o silnym, skierowanym strumieniu powietrza i punktów, gdzie może osiadać woda. Średnia wysokość montażu dla R407C – 20–50 cm nad podłogą. W odbiorze instalacji wykonaj test funkcjonalny, bump test oraz weryfikację komunikacji Modbus.

Konfiguracja progów alarmowych – przykładowa logika

Ostateczne progi zależą od polityki zakładu, oceny ryzyka i kubatury pomieszczeń. Przykładowo:

• Alarm 1 (niski): ok. 150–300 ppm – sygnał optyczny, powiadomienie operatora, podwyższony bieg wentylacji.
• Alarm 2 (średni): ok. 500–700 ppm – sygnał akustyczny, działania operacyjne (zabezpieczenie strefy, wstępna diagnoza przyczyny).
• Alarm 3 (wysoki): ok. 800–1000 ppm – pełny alarm; procedury awaryjne i odcięcie, zgodnie z instrukcjami zakładowymi.

Magistrala Modbus pozwala powiązać progi z reakcjami systemu (wentylacja, zawory, sygnalizacja), co skraca czas od wykrycia do działania.

Kalibracja i testy – filar wiarygodności

Aby utrzymać spójność odczytów, konieczne są planowe testy i kalibracja. Sensor półprzewodnikowy jest stabilny, ale wymaga okresowego odniesienia do gazu wzorcowego. Rekomendowana polityka:

• Bump test: co 1–3 miesiące – krótka ekspozycja na znaną koncentrację testową R407C (np. 300–500 ppm), potwierdzenie reakcji detektora i ścieżki alarmowej (detektor → Modbus → BMS/PLC → sygnalizacja).
• Kalibracja: co 6–12 miesięcy – pełna procedura z gazem wzorcowym (span) i zerowaniem. Po wymianie sensora – kalibracja obowiązkowa.
• Wymiana modułu sensora: zgodnie z żywotnością i zaleceniami eksploatacyjnymi; po wymianie – test powtarzalności.
• Rejestracja: prowadź dziennik czynności serwisowych (data, osoba, wynik), co ułatwia audyty i analizę trendów.

Porównanie z innymi rozwiązaniami – świadomy wybór technologii

Dobór detektora powinien wynikać z analizy ryzyka, wymagań regulacyjnych i profilu eksploatacji. Poniżej syntetyczne porównanie:

• MGS-450 (MOX, wariant dla R407C): wszechstronność, dobra czułość w niskich stężeniach, przewidywalny serwis, prosta integracja Modbus, wytrzymała obudowa IP66.
• MGS-460 (dla wybranych gazów, często NDIR): większa selektywność i stabilność długoterminowa; zalecany, gdy wymagana jest wysoka precyzja specyficznego czynnika i rozbudowana zgodność normatywna.
• MGS-410 (warianty analogowe): dobry do modernizacji instalacji z istniejącymi wejściami analogowymi; niższa bariera wdrożeniowa.
• Rozwiązania konkurencyjne: często oferują podobny interfejs Modbus i klasy szczelności, ale różnią się dostępnością akcesoriów, łatwością kalibracji oraz spójnością ekosystemu. Przewagą Bacharach / MSA pozostaje dopracowana platforma i przewidywalne utrzymanie.

Seria produktów MGS-450 – orientacyjny przegląd wariantów

Rodzina MGS-450 obejmuje wersje przygotowane pod najpopularniejsze czynniki chłodnicze. Dobór konkretnego modelu zawsze realizujemy pod potrzeby projektu, środowisko pracy i politykę bezpieczeństwa.

Uwaga: powyższe zestawienie ma charakter informacyjny. Dobór wersji zawsze odbywa się pod konkretny projekt. Z chęcią przygotujemy rekomendację dla Twojej aplikacji.

Akcesoria i części zamienne do MGS-450 (H6302-2123)

Kompletny system to nie tylko czujnik. Prawidłowy dobór akcesoriów ułatwia montaż, kalibrację, testy okresowe i serwis planowy. Zestawienie poniżej pozwala szybko zidentyfikować elementy najczęściej używane przy wdrożeniach.

FAQ – odpowiedzi na najczęstsze pytania

P: Gdzie zamontować detektor dla R407C?
O: Z uwagi na gęstość mieszaniny względem powietrza – nisko, zwykle 20–50 cm nad posadzką, w pobliżu połączeń, zaworów, sprężarek i armatury. Unikaj bezpośrednich strumieni wentylatorów.

P: Jak często wykonywać kalibrację i bump test?
O: Bump test co 1–3 miesiące; pełna kalibracja co 6–12 miesięcy lub wg polityki zakładowej i warunków środowiskowych. Po wymianie sensora – kalibracja obowiązkowa.

P: Czy MGS-450 integruje się z BMS/PLC?
O: Tak, poprzez Modbus RTU (RS‑485), z możliwością centralizacji alarmów, odczytu stężeń i sterowania reakcjami.

P: Czy IP66 wystarczy w chłodni?
O: Tak – obudowa IP66 zapewnia ochronę przed pyłem i bryzgami wody; czujnik jest przystosowany do trudnych warunków chłodni i maszynowni.

P: Czy ten wariant obsługuje inne czynniki?
O: Wersja MGS-450 (H6302-2123) jest dedykowana dla R407C. Dla innych mieszanin należy zastosować odpowiednie warianty z serii MGS-450.

Ciekawostki i praktyczne wskazówki dla operatorów

• R407C jest szeroko stosowany w HVAC/R; wczesna detekcja wycieku ogranicza ryzyko zdrowotne i środowiskowe.
• Mapowanie stężeń przez Modbus wspiera audyty bezpieczeństwa i decyzje o rozbudowie systemu.
• W wielkich obiektach warto wdrożyć wielopunktową detekcję oraz lokalną sygnalizację optyczno–akustyczną sprzężoną z centralą.
• Jasne procedury ewakuacji i przypisanie odpowiedzialności skracają czas reakcji i obniżają ryzyko.

Język korzyści – co realnie zyskujesz?

• Ochrona życia – szybkie ostrzeganie i przewidywalne decyzje w sytuacjach ryzyka.
• Ochrona jakości – stabilność parametrów, ograniczenie strat produktowych.
• Ochrona procesu – krótsze przestoje, mniej incydentów, lepsza ciągłość operacji.
• Ochrona reputacji – zgodność z dobrymi praktykami bezpieczeństwa i oczekiwaniami audytów.

Rekomendacje wdrożeniowe – jak zbudować skuteczny system?

• Zaprojektuj mapę punktów detekcji w oparciu o strefy ryzyka i przepływy powietrza.
• Zintegruj czujniki z BMS/PLC, aby automatyzować reakcje (wentylacja, alarmy, odcięcia).
• Ustal harmonogram bump testów i kalibracji; przypisz odpowiedzialność, prowadź dziennik serwisowy.
• Przeszkol operatorów – praktyczne scenariusze alarmowe i zasady ewakuacji.
• Okresowo weryfikuj progi alarmowe względem zmian w procesie, zabudowie i przepływach.

Specyfikacja skrócona – w punktach

• Model: MGS-450 (H6302-2123)
• Gaz: R407C
• Zakres: 0–1000 ppm
• Sensor: półprzewodnikowy (MOX)
• Komunikacja: Modbus RTU (RS‑485)
• Obudowa: IP66
• Zastosowanie: chłodnictwo, HVAC, maszynownie, komory chłodnicze

Porównanie ekonomiki utrzymania (bez cen)

Koszty utrzymania systemu detekcji wynikają z organizacji serwisu, dostępności części zamiennych, łatwości kalibracji i spójności ekosystemu. MGS-450 oferuje przewidywalne cykle testów, kompatybilne akcesoria i standaryzację platformy, co przekłada się na prostsze planowanie serwisu i mniejszą liczbę nieplanowanych przerw. Bez względu na skalę obiektu, konsekwentne utrzymanie daje wymierne efekty: mniej incydentów, szybsze decyzje, większe bezpieczeństwo.

Wezwanie do działania

Jeśli potrzebujesz detektora, który łączy wiarygodną detekcję, prostą integrację Modbus i odporną obudowę IP66, wybierz MGS-450 (H6302-2123). To inwestycja w spokój, przewidywalność i ochronę życia w Twoim zakładzie. Skontaktuj się z nami, a przygotujemy rekomendację dopasowaną do Twojej aplikacji, liczby punktów pomiarowych i polityki bezpieczeństwa.
