MGS-450 (H6302-2123) – detektor gazów chłodniczych R407C, zakres 0–1000 ppm, sensor półprzewodnikowy, Modbus, IP66 – profesjonalna ochrona ludzi, procesu i jakości produktu

Scena z codzienności chłodni: chwila, w której liczy się szybka detekcja

Późny wieczór. Zespół właśnie zakończył załadunek, a w komorach panuje idealnie ustabilizowana temperatura. W maszynowni słychać równomierny szum sprężarek. Nagle drobny, niewidoczny ubytek w instalacji powoduje uwolnienie czynnika R407C. To nie tylko ryzyko dla zdrowia personelu – to także groźba wymuszonego postoju, strat magazynowych i trudnych do odrobienia kosztów reputacyjnych. W takich momentach przewagę daje system, który nie „domyśla się”, lecz precyzyjnie wykrywa wycieki i uruchamia właściwą reakcję. Serce tego systemu stanowi MGS-450 (H6302-2123) – detektor gazów chłodniczych producenta Bacharach / MSA, zaprojektowany specjalnie do monitorowania R407C w krytycznych strefach chłodnictwa.

W świecie, gdzie każda minuta przestoju ma wymierną wartość, a ochrona życia to wartość nadrzędna, świadomy wybór czujnika nie jest dodatkiem – to fundament polityki bezpieczeństwa i jakości.

Co to za produkt i do czego służy?

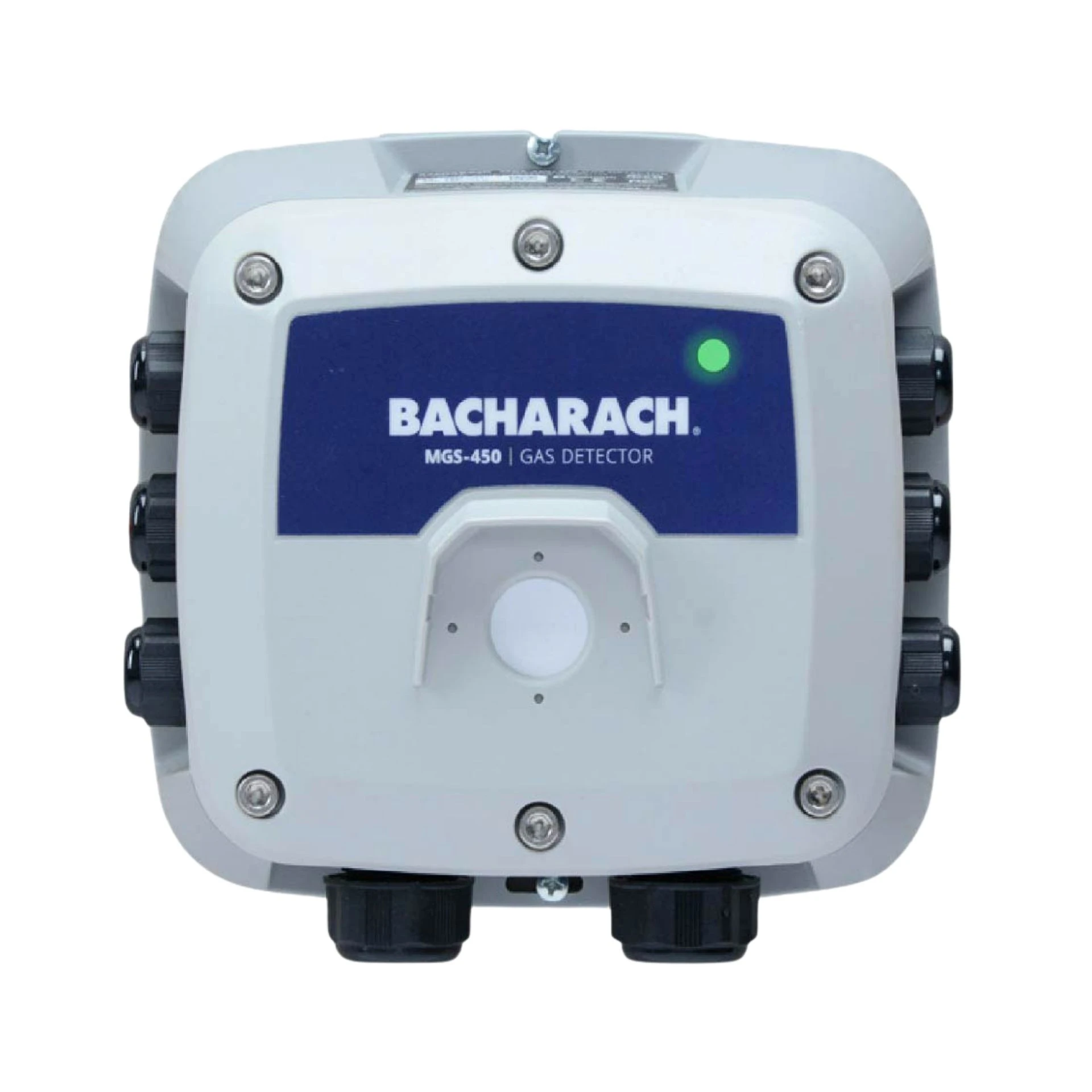

MGS-450 (H6302-2123) to stacjonarny detektor gazów chłodniczych dedykowany do wykrywania R407C w zakresie 0–1000 ppm. Wykorzystuje sensor półprzewodnikowy (technologia MOX), który zapewnia wysoką czułość, stabilną pracę i przewidywalną eksploatację w typowych warunkach przemysłowych. Obudowa o klasie IP66 chroni urządzenie przed pyłem i bryzgami wody, dzięki czemu sprawdza się w chłodniach, mroźniach, maszynowniach i pomieszczeniach technicznych. Komunikacja Modbus RTU (RS-485) pozwala wpiąć detektor do BMS, sterowników PLC lub central detekcji, a następnie automatycznie sterować wentylacją, sygnalizacją i procedurami bezpieczeństwa.

Jego zadanie jest jednoznaczne: ciągły monitoring stężenia R407C, szybka sygnalizacja przekroczeń progów i przekazanie wiarygodnej informacji tam, gdzie zapadają decyzje – do systemu nadrzędnego i do ludzi.

Częścią jakiego systemu jest MGS-450?

Detektor należy do platformy MGS-400 marki Bacharach / MSA – ekosystemu urządzeń do detekcji gazów chłodniczych, w którym każdy element (czujnik, akcesorium, oprogramowanie) jest projektowany pod kątem spójności integracyjnej i serwisowej. MGS-450 pracuje jako węzeł pomiarowy w magistrali Modbus, wysyłając dane do lokalnej centralki, BMS lub PLC. W typowej architekturze wspiera:

• Sygnalizację optyczno–akustyczną lokalnie (beacon/sounder) oraz zdalnie (panele operatorskie).
• Automatyczne sterowanie wentylacją – od zwiększenia wymiany powietrza po tryb awaryjny.
• Zamykanie zaworów i procedury odcinające w razie wysokich stężeń.
• Rejestrację zdarzeń i raportowanie zgodnie z polityką jakości i środowiskową.

Dlaczego wariant H6302-2123 dla R407C?

R407C to popularna mieszanina w instalacjach HVAC/R. Typowe aplikacje obejmują modernizacje układów wcześniej pracujących na innych czynnikach oraz projekty, gdzie liczy się rozsądny balans wydajności, kompatybilności i kosztów operacyjnych. Wariant MGS-450 (H6302-2123) jest fabrycznie dopasowany do charakterystyki R407C – od zakresu pomiarowego po algorytm przeliczeniowy sensora – dzięki czemu odczyty są przewidywalne, a procedury kalibracji i serwisu ustandaryzowane.

Najważniejsze korzyści dla użytkownika

• Wczesne wykrywanie wycieku R407C już od niskich stężeń – ułatwia działania prewencyjne i minimalizuje ryzyko eskalacji.
• Technologia półprzewodnikowa (MOX) – szybka odpowiedź, dobra powtarzalność, przewidywalna eksploatacja.
• IP66 – odporność na pył i bryzgi, pewna praca w chłodniach i strefach serwisowych.
• Modbus RTU – łatwe wpięcie do BMS/PLC, zdalna diagnostyka i centralizacja alarmów.
• Skalowalność – ta sama platforma do różnych czynników, proste rozbudowy i standaryzacja części.
• Bezpieczeństwo ludzi i aktywów – realne obniżenie ryzyka wypadkowego i strat produktowych.

Jak działa sensor półprzewodnikowy w praktyce?

Rdzeniem detektora jest warstwa półprzewodnikowa, której rezystancja zmienia się pod wpływem obecności cząsteczek R407C w otaczającym powietrzu. Elektronika pomiarowa przelicza tę zmianę na wartość w ppm, a oprogramowanie detektora filtruje sygnał, by uzyskać stabilny i wiarygodny odczyt. Zaletą tej technologii jest dobra czułość przy niskich stężeniach, krótki czas odpowiedzi oraz odporność na typowe warunki środowiskowe występujące w chłodniach i maszynowniach.

Gdzie montować i jaką funkcję pełni w procesie?

Strategia rozmieszczenia czujników powinna uwzględniać gęstość czynnika, obieg powietrza, źródła potencjalnych nieszczelności i logikę ewakuacji. Dla R407C zwykle rekomenduje się montaż nisko nad posadzką (ok. 20–50 cm), w sąsiedztwie połączeń, zaworów, sprężarek i komponentów narażonych na ubytek. W dużych pomieszczeniach warto uwzględnić więcej niż jeden czujnik, szczególnie gdy występują bariery przepływu (regały, przesłony, separacje).

• Maszynownie: monitoring w pobliżu sprężarek, skraplaczy i rozdzielaczy.
• Chłodnie i mroźnie: wczesne ostrzeganie w strefie użytkowej i magazynowej.
• Pomieszczenia techniczne: integracja z BMS i procedurami wentylacji alarmowej.

Konfiguracja alarmów – logika i dobre praktyki

Rzeczywiste progi zależą od polityki zakładowej, oceny ryzyka i uwarunkowań obiektu. Przykładowy schemat:

• Alarm 1 (niski): 150–300 ppm – ostrzeżenie wizualne, powiadomienie operatora, podwyższony bieg wentylacji.
• Alarm 2 (średni): 500–700 ppm – sygnał dźwiękowy, działania operacyjne (zabezpieczenie strefy, analiza przyczyny).
• Alarm 3 (wysoki): 800–1000 ppm – pełny alarm, procedury awaryjne i odcięcie, zgodnie z instrukcjami zakładowymi.

W architekturze opartej o Modbus łatwo powiązać progi z automatycznymi reakcjami systemu (wentylacja, zawory, ostrzeganie), co skraca czas od wykrycia do działania.

Kalibracja, bump test i polityka serwisowa

Aby utrzymać spójność pomiarów, konieczna jest planowa obsługa:

• Bump test: co 1–3 miesiące – krótka ekspozycja na znane stężenie testowe R407C (np. 300–500 ppm), weryfikacja reakcji i ścieżki alarmowania (detektor → Modbus → BMS → sygnalizacja).
• Kalibracja: co 6–12 miesięcy – pełna procedura z gazem wzorcowym (span) i zerowaniem. Częściej, jeśli środowisko jest trudne (zapylenie, kondensacja, skrajne temperatury).
• Wymiana modułu sensora: zgodnie z zaleceniami eksploatacyjnymi i wynikami testów; po wymianie – obowiązkowa kalibracja.
• Rejestr: każdą czynność serwisową dokumentuj (data, osoba, wynik), co ułatwia audyty i analizę trendów.

Procedura kalibracji – krok po kroku (wersja ogólna)

Poniższa sekwencja ma charakter instruktażowy. Zawsze stosuj dedykowaną instrukcję producenta i zasady BHP:

1. Przygotowanie stanowiska: zapewnij wentylację, środki ochrony indywidualnej, sprawne węże i adapter kalibracyjny, butlę z gazem odniesienia (zerowanie) i butlę ze span gas (np. R407C 500 ppm).
2. Stabilizacja: pozwól detektorowi osiągnąć warunki pracy (15–30 min), unikaj silnych przeciągów i mgły wodnej.
3. Zerowanie: podaj gaz neutralny (w zalecanym przepływie, np. 0,5 l/min) i ustaw punkt odniesienia (0 ppm).
4. Kalibracja punktu span: podaj mieszaninę wzorcową, odczekaj stabilizację, zapisz wartość; detektor dopasuje współczynnik przeliczeniowy.
5. Weryfikacja: powtórnie zastosuj span, sprawdź powtarzalność; jeżeli odchylenia przekraczają normę – skontroluj sensor i połączenia.
6. Test komunikacji: odczyt po Modbus w BMS/PLC, potwierdź generowanie i kasowanie alarmów.

Konserwacja i eksploatacja – proste nawyki, duże efekty

• Przegląd wizualny raz w miesiącu: stan obudowy, mocowanie, okablowanie, czystość wlotu sensora.
• Czyszczenie: delikatne, bez agresywnych rozpuszczalników; unikaj sprężonego powietrza bezpośrednio na membranę.
• Test alarmów: cykliczna symulacja wycieku (bump), weryfikacja całej ścieżki sygnału.
• Aktualizacja progów: po zmianach w procesie, kubaturze lub wentylacji – przegląd nastaw alarmowych i logiki reakcji.

Porównanie z innymi rozwiązaniami – świadomy dobór technologii

Nie każda aplikacja wymaga takiej samej technologii. Właściwy wybór to kompromis między czułością, selektywnością, stabilnością długoterminową i kosztem obsługi.

• MGS-450 (MOX, wariant H6302-2123 dla R407C) – wszechstronny, czuły w niskich stężeniach, ekonomiczny serwis, Modbus, IP66. Idealny do większości maszynowni i komór.
• MGS-460 (zwykle NDIR dla wybranych gazów) – większa selektywność i stabilność długoterminowa; rekomendowany, gdy kluczowa jest precyzja specyficznego czynnika lub rozbudowane wymagania regulacyjne.
• MGS-410 (warianty analogowe) – prosty interfejs, dobra baza do modernizacji, gdy priorytetem jest kompatybilność z istniejącą aparaturą analogową.
• Rozwiązania konkurencji – dostępne są detektory o podobnych obudowach i interfejsach; przewagą platformy MGS pozostaje spójny ekosystem, ujednolicone akcesoria, przewidywalny serwis i łatwość skalowania w jednej rodzinie produktów.

Seria produktów MGS-450 – przegląd wariantów (informacyjnie)

Poniższa tabela prezentuje przykładowe warianty w rodzinie MGS-450 dopasowane do popularnych czynników chłodniczych. Dobór wersji zawsze realizujemy pod konkretny projekt i profil ryzyka.

Uwaga: nie wszystkie warianty są wymienne między gazami – wersje należy dobierać ściśle do konkretnego czynnika i wymaganego zakresu. W razie wątpliwości przygotujemy rekomendację do Twojej aplikacji.
