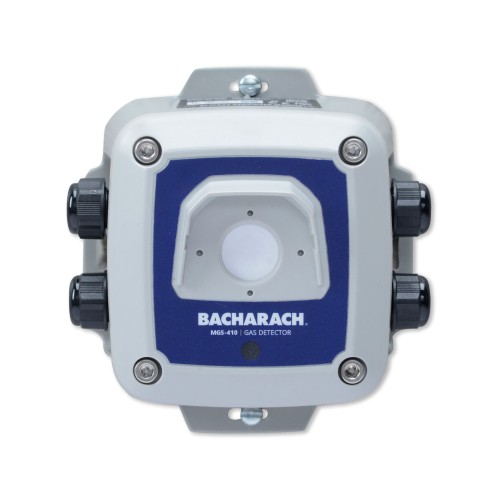

MGS‑410 H6302‑0301 - detektor R290, 0–5000 ppm - sensor półprzewodnikowy, Modbus, IP66

MGS‑410 H6302‑0301 — detektor R290 (propan) 0–5000 ppm, sensor półprzewodnikowy, Modbus RTU, hermetyczna obudowa IP66

Bezpieczeństwo to decyzja. W chłodnictwie komercyjnym i przemysłowym liczą się sekundy, a pierwszym krokiem do ochrony życia, mienia i reputacji jest wczesna detekcja wycieku R290. MGS‑410 H6302‑0301 firmy Bacharach / MSA to profesjonalny detektor punktowy dla R290 (propan) z zakresem 0–5000 ppm, oparty o sensor półprzewodnikowy (MOS) z kompensacją temperatury. Wbudowana komunikacja Modbus RTU (RS‑485), lokalne alarmy audio‑wizualne, aplikacja mobilna do konfiguracji oraz odporna, pyło‑ i wodoszczelna obudowa IP66 czynią z niego urządzenie szczególnie predestynowane do chłodni, mroźni, maszynowni, stref serwisowych i obszarów z instalacjami opartymi na naturalnych czynnikach chłodniczych.

Co to za produkt i częścią jakiego systemu jest?

MGS‑410 H6302‑0301 należy do spójnej platformy MGS‑400 — rodziny detektorów i kontrolerów tworzących kompletny system bezpieczeństwa gazowego w HVAC‑R. MGS‑410 to wariant punktowy IP66 z sensorem zintegrowanym i komunikacją cyfrową, który może działać:

• Samodzielnie — z wbudowanym alarmem dźwiękowym i sygnalizacją LED, bez potrzeby dodatkowej aparatury.
• W sieci Modbus — jako inteligentny czujnik RS‑485 połączony z kontrolerem MGS‑408 (8 kanałów) lub MGS‑402 (2 kanały) oraz z BMS/BAS.
• W platformie MGS‑400 — wspólnie z modelami MGS‑450 (wyjścia analogowe/przekaźniki) i MGS‑460 (głowica zdalna), tworząc system dopasowany do architektury obiektu.

Do czego służy i jaką funkcję pełni?

Zadaniem MGS‑410 H6302‑0301 jest wczesne wykrywanie stężeń R290 w powietrzu na poziomach poniżej progu bezpieczeństwa, tak aby uprzedzić ryzyko i umożliwić szybkie działania: uruchomienie wentylacji, odłączenie zasilania w strefie, powiadomienie personelu i koordynację serwisu. Wbudowane alarmy oraz zdalna integracja przez Modbus RTU gwarantują, że informacja dotrze natychmiast tam, gdzie ma — na panel operatora, do BMS, i do służb utrzymania ruchu.

R290 — dlaczego detekcja jest krytyczna?

R290 (propan) jest naturalnym czynnikiem chłodniczym o bardzo niskim GWP i znakomitej sprawności, coraz szerzej stosowanym w meblach chłodniczych, małych agregatach, pompach ciepła i komercyjnych systemach HVAC‑R. Jednocześnie R290 to gaz palny (klasa A3); jego LEL (dolna granica wybuchowości) wynosi około 2,1% obj. (≈ 21 000 ppm). Zanim stężenie osiągnie LEL, wczesny alarm na poziomie kilkuset do kilku tysięcy ppm pozwala podjąć działania, które chronią życie i mienie: włączyć wentylację, odizolować strefę, zanotować zdarzenie i przywrócić bezpieczeństwo. W praktyce istotne jest również zachowanie odstępów od źródeł zapłonu, zarządzanie przepływami powietrza i prawidłowe rozmieszczenie czujników.

R290 jest cięższy od powietrza, dlatego ma tendencję do akumulacji nisko (przy posadzce, w kanałach, zagłębieniach). Z tego powodu MGS‑410 H6302‑0301 montuje się z reguły w dolnej strefie pomieszczeń oraz bezpośrednio przy potencjalnych źródłach wycieku (zawory, połączenia, zawory serwisowe, wymienniki, zespoły sprężarkowe). Takie rozmieszczenie maksymalizuje czas reakcji i minimalizuje ryzyko powstania mieszaniny wybuchowej.

Storytelling — chwila, która robi różnicę

Nocna zmiana w chłodni. Wózek jedzie wzdłuż regałów, operator sprawdza listy wysyłkowe. Pomiędzy ruchami powietrza czegoś niemal nie widać — dyskretny, ale rosnący wyciek przy króćcu serwisowym. MGS‑410 H6302‑0301 wyłapuje podniesione stężenie R290, LED zmienia kolor, uruchamia się alarm dźwiękowy, a przez Modbus sygnał trafia do BMS. Wentylacja zaczyna pracować intensywniej, obszar zostaje wolny od ludzi, a technik nadzorujący dostaje dokładną lokalizację zdarzenia. Wydarzenie zostaje zarejestrowane w dzienniku serwisowym — bezpieczeństwo wygrywa, produkcja nie staje, a logistyka biegnie dalej. To właśnie różnica między „prawie” a na pewno bezpiecznie.

Najważniejsze cechy MGS‑410 H6302‑0301

• Zakres 0–5000 ppm dla R290 — idealny do wczesnej detekcji poniżej LEL.
• Sensor MOS (półprzewodnikowy) z kompensacją temperatury — stabilne wskazania, mniej fałszywych alarmów.
• IP66 — odporność na pył i wilgoć; korpus z ABS, przelotki kablowe M16.
• Modbus RTU (RS‑485) — pewna integracja z BMS/BAS oraz kontrolerami MGS‑402 / MGS‑408.
• Wbudowane alarmy audio‑wizualne — bez dodatkowych modułów; LED statusu i głośny buzzer.
• Aplikacja MGS‑400 (BLE) — szybkie parowanie, konfiguracja progów LOW/HIGH, zwłoki alarmów, testy, reset do fabryki.
• Praca w niskich temperaturach — nawet do −40 °C; doskonałe do chłodni i mroźni.
• Daisy‑chain zasilania i magistrali — porządek w instalacji i krótszy czas wdrożenia.
• Wymienne moduły sensorowe — pre‑kalibrowane, wymiana w kilka minut, bez gazów wzorcowych.

Jak wdrożyć MGS‑410 R290 0–5000 ppm poprawnie?

Montaż: Umieść detektor nisko, w pobliżu potencjalnych źródeł wycieku, w strefach akumulacji (zagłębienia, wnęki). Zachowaj dostęp serwisowy do pokrywy i przestrzeń dla dyfuzji gazu. Unikaj miejsc o silnym strumieniu powietrza, który może „odcinać” próbkę od czujnika.

Komunikacja: Skonfiguruj Modbus RTU — adres detektora, prędkość, parzystość, terminację 120 Ω. W topologii daisy‑chain prowadź przewód magistrali pomiędzy czujnikami do kontrolera (MGS‑408/MGS‑402) lub bezpośrednio do BMS. Rozplanuj segmenty tak, aby uniknąć pętli i zachować wymagane długości.

Konfiguracja alarmów: Ustal LOW dla wczesnego ostrzegania (np. kilkaset ppm) i HIGH dla działań automatycznych (wentylacja, sygnalizacja zewnętrzna). W aplikacji mobilnej ustaw zwłokę alarmów (0–15 min), tryb buzzera, opcję latch i parametry Modbus.

Serwis i utrzymanie — prosto i przewidywalnie

• Bump‑test po instalacji — potwierdzenie funkcjonalności układu alarmowego i odczytu.
• Okresowe testy — audyty bezpieczeństwa, symulacja alarmów, przegląd okablowania i uszczelnień.
• Wymiana modułu sensora — pre‑kalibrowane moduły MGS‑400 skracają przestój do minimum.
• Dokumentacja — w aplikacji i kontrolerze zapiszesz zdarzenia, daty testów, konfiguracje.

Dobór w rodzinie MGS‑400 — który wariant gdzie?

Ciekawostki praktyczne o R290 i detekcji

• LEL ≈ 21 000 ppm — zakres 0–5000 ppm w MGS‑410 idealnie nadaje się do wczesnego ostrzegania zanim stężenie zbliży się do poziomów niebezpiecznych.
• Dyfuzja i turbulencje — w chłodniach często występują lokalne „kieszenie” gazu; montaż nisko i wokół potencjalnych źródeł wycieku znacząco skraca czas detekcji.
• Odporność środowiskowa — IP66 ogranicza ryzyko zawilgocenia elektroniki i fałszywych alarmów związanych z kondensacją.
• Kompensacja temperatury — w aplikacjach −40 °C…+50 °C stabilizuje wskazania sensora MOS.

Porównanie z innymi rozwiązaniami dla hydrokarbonów

Przegląd wybranych wariantów MGS‑410 dla chłodnictwa

Poniższa tabela pokazuje przykładowe konfiguracje z tej serii. Dla zachowania jednoznaczności stosuj pełną nazwę + numer w nawiasie.

Akcesoria i części wymienne do MGS‑410 R290 (H6302‑0301)

Aby uprościć serwis i zwiększyć skuteczność systemu, dobierz dedykowane akcesoria i elementy zamienne kompatybilne z platformą MGS‑400.

FAQ — odpowiedzi na najczęstsze pytania

• Czy konieczne są dodatkowe syreny? Wbudowane audio‑wizualne alarmy wystarczają w małych strefach; w dużych przestrzeniach warto dodać horn/strobe 24V.
• Jak często wykonywać testy? Po instalacji — obowiązkowy bump‑test; później cyklicznie, zgodnie z polityką bezpieczeństwa (np. comiesięcznie/kwartalnie).
• Na jakiej wysokości montować detektor R290? Nisko, bo propan jest cięższy od powietrza; kieruj się geometrią pomieszczenia i kierunkami przepływu powietrza.
• Czy czujnik wymaga gazu wzorcowego przy wymianie? Nie — moduły pre‑kalibrowane upraszczają serwis.
• Jak dobrać progi alarmów? LOW dla wczesnego ostrzegania (kilkaset ppm), HIGH dla działań automatycznych; wartości skorelować z procedurami zakładowymi.

detektor R290, MGS‑410 H6302‑0301, sensor półprzewodnikowy R290, Modbus RTU chłodnictwo, IP66 gas detector, MGS‑400 system, detekcja wycieków propanu, czujnik R290 0–5000 ppm, alarm audio‑wizualny chłodnia, detekcja A3.

Rekomendacja — wybierz MGS‑410 R290 (H6302‑0301) i zasłoń ryzyko zanim urośnie

Jeżeli odpowiadasz za chłodnie, mroźnie, meble chłodnicze, magazyny czy instalacje HVAC‑R oparte na naturalnych czynnikach, MGS‑410 R290 0–5000 ppm to detektor, który realnie podnosi poziom bezpieczeństwa i upraszcza eksploatację. Zyskaj spokój operacyjny, przewidywalny serwis i szybkie reakcje na zdarzenia. Wybierz technologię, która została zaprojektowana po to, by chronić życie.

Wskazówki projektowe i eksploatacyjne

• Analiza stref — identyfikuj miejsca akumulacji przy posadzce, studzienkach, pod rampami; montuj czujniki tam, gdzie gaz „osiada”.
• Wentylacja — przewiduj automatyczne uruchomienie nawiewów/wywiewów przy alarmie HIGH; integruj sygnały przez Modbus.
• Zasilanie — wykorzystuj daisy‑chain i dedykowane zasilacze 24 V dla przejrzystości instalacji.
• Spójność z BMS — mapuj rejestry Modbus i przypisuj aliasy urządzeń w aplikacji mobilnej dla szybkiej identyfikacji.
• Procedury poalarmowe — wdrażaj checklisty: ewakuacja strefy, przewietrzenie, lokalizacja i usunięcie przyczyny, reset po weryfikacji.

Podsumowanie — technologia, która daje przewagę

MGS‑410 H6302‑0301 łączy wczesne ostrzeganie (0–5000 ppm), odporność środowiskową (IP66), prostą integrację (Modbus RTU) i intuicyjną obsługę (BLE, aplikacja mobilna) w jednej, kompaktowej obudowie. Dzięki temu minimalizujesz ryzyko, skracasz przestoje i zwiększasz pewność działania całego systemu chłodniczego. To inwestycja w bezpieczeństwo ludzi, ciągłość operacji i spokój zarządzających.
