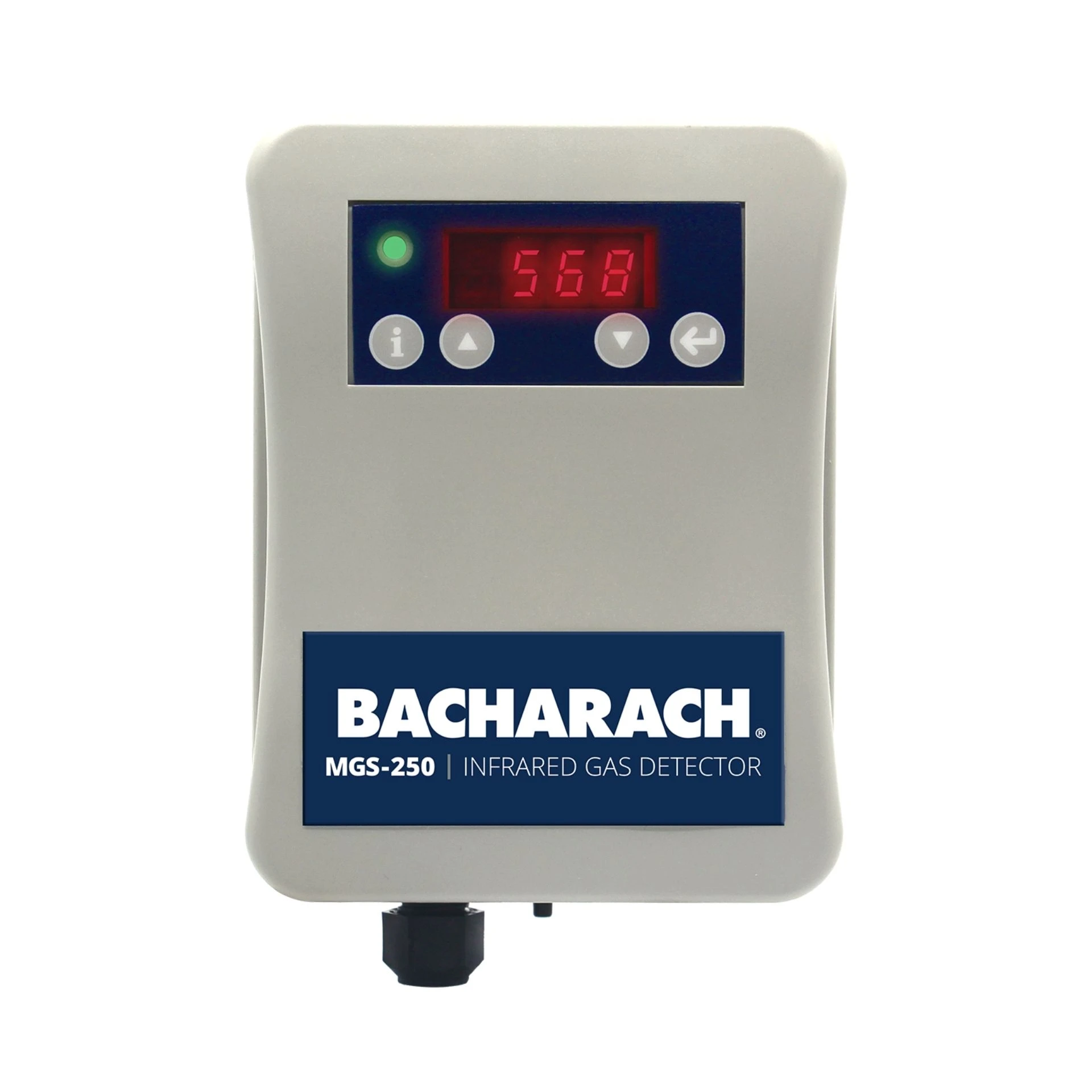

Bacharach MGS-250 H6401-0522 — punktowy detektor wycieków R514A z wyjściem 4–20 mA i komunikacją Modbus RTU dla bezpieczeństwa chłodnictwa klasy premium

Jeśli Twoja instalacja chłodnicza pracuje na niskociśnieniowym czynniku R514A (Opteon XP30) w nowoczesnych chillerach, potrzebujesz niezawodnej ochrony, która działa nieprzerwanie i precyzyjnie. Bacharach MGS-250 H6401-0522 to punktowy detektor wycieków z NDIR (Non-Dispersive Infrared), stworzony do monitorowania stężeń od 0–3 500 ppm, z konfigurowalnym analogowym wyjściem 4–20 mA, szeregiem napięciowych wyjść analogowych oraz interfejsem Modbus RTU (RS‑485) do integracji z BMS/BAS. Dzięki wbudowanym sygnalizatorom akustycznym i optycznym, a także przekaźnikowi alarmowemu, MGS-250 natychmiast uruchamia środki zaradcze — wentylację, syreny, lampy ostrzegawcze — zanim wyciek przełoży się na ryzyko dla ludzi i przestój instalacji.

Co to za produkt i częścią jakiego systemu jest?

MGS-250 H6401-0522 to wariant serii MGS-250 wyposażony w czujnik R514A. Pracuje jako samodzielny punkt detekcyjny w maszynowniach, chłodniach, serwerowniach czy strefach technicznych, albo jako element systemu bezpieczeństwa chłodniczego ze sterownikami (np. wielokanałowy kontroler), panelami alarmowymi i systemem zarządzania budynkiem (BMS). Jego zadaniem jest ciągłe, dokładne wykrywanie wycieków czynnika R514A, klasyfikowanego wg ASHRAE jako B1 (niespalny, wyższa toksyczność), tak aby chronić personel, gości i infrastrukturę oraz spełniać wymagania ASHRAE 15 / EN 378 w zakresie bezpieczeństwa chłodnictwa.

Do czego służy i jaką funkcję pełni?

• Wczesna detekcja wycieków R514A: NDIR zapewnia stabilną, selektywną odpowiedź na R514A, minimalizując fałszywe alarmy wywołane zmianą temperatury lub wilgotności.
• Integracja z automatyką: sygnał 4–20 mA, napięciowe wyjścia (0–5 V, 1–5 V, 0–10 V, 2–10 V) oraz Modbus RTU umożliwiają płynną integrację z BMS/BAS i kontrolerami alarmowymi.
• Bezpośrednie sterowanie: wbudowany przekaźnik (1 A @ 24 VAC/VDC) aktywuje wentylację, syreny, beacony lub zamyka zawory, uruchamiając procedury bezpieczeństwa natychmiast po przekroczeniu progu.
• Kompletny alarm na miejscu: LED z 4‑cyfrowym wyświetlaczem i buzzer (ok. 80 dB przy 10 cm) ostrzegają personel w strefie narażenia — bez dodatkowych akcesoriów.
• Prosta obsługa i diagnostyka: konfiguracja parametrów na urządzeniu, samotest, kody błędów, możliwość opóźnienia alarmu (0–15 min), zerowanie, testy funkcjonalne.
• Żywotność czujnika: długowieczny sensor IR (do 5–7 lat), bez konieczności corocznej kalibracji w typowych warunkach użytkowania, co znacząco obniża koszt posiadania.

Najważniejsze parametry techniczne — kompaktowa moc bezpieczeństwa

• Technologia pomiaru: NDIR (Non-Dispersive Infrared), sensor chłodziwo-specyficzny dla R514A.
• Zakres pomiarowy: 0–3 500 ppm, z domyślną eliminacją odczytów poniżej ok. 75 ppm (squelch) dla stabilności odczytu.
• Wyjścia analogowe: 4–20 mA, 0–5 V, 1–5 V, 0–10 V, 2–10 V — wybierane w menu.
• Komunikacja cyfrowa: Modbus RTU przez RS‑485 (prędkości 9 600 / 19 200 bps, parametry bitów konfigurowalne).
• Alarm i sygnalizacja: wbudowany buzzer (~80 dB @ 10 cm), LED, przekaźnik SPST (1 A @ 24 VAC/VDC).
• Zasilanie: 24 VDC lub 24 VAC, pobór mocy ok. 2,5 W.
• Warunki pracy: temperatura ok. ‑30 do +40 °C, wilgotność 5–90% RH (bez kondensacji).
• Obudowa i wymiary: kompaktowy nadajnik ok. 100 × 140 × 40 mm, masa ok. 180 g, czytelny 4‑cyfrowy wyświetlacz LED.

Dlaczego R514A wymaga detektora klasy MGS‑250?

R514A to nowoczesny, niskogwp (bardzo niska wartość GWP) czynnik do chillerów niskociśnieniowych, alternatywa dla R-123. Klasyfikacja ASHRAE B1 (niespalny, wyższa toksyczność) oznacza, że priorytetem jest wczesne wykrywanie i kontrola ekspozycji. MGS‑250 zapewnia ciągłe monitorowanie przestrzeni, łatwą integrację z BMS, a w razie wycieku — automatyczne uruchomienie alarmów i wentylacji. To bezpieczeństwo ludzi, zgodność z normami oraz niższe ryzyko przestojów i kosztownych strat czynnika.

Gdzie najlepiej go zastosować?

• Maszynownie i chillerownie: stałe punkty detekcji przy chillersach, w pobliżu kolektorów, zaworów i tras rurociągowych.
• Pomieszczenia techniczne: serwerownie, rozdzielnie, komory sterownicze, gdzie ciągłość działania ma krytyczne znaczenie.
• Obiekty komercyjne: biurowce, hotele, szpitale — wszędzie tam, gdzie komfort i bezpieczeństwo ludzi są priorytetem.
• Przemysł i magazyny: strefy składowania, rozlewni, instalacji pomocniczych, gdzie wymagana jest monitorowana detekcja i szybka reakcja.

Korzyści dla użytkownika — język wartości

• Ochrona życia: detekcja wycieków R514A ogranicza ekspozycję personelu i gości, skraca czas reakcji i zapobiega zdarzeniom o potencjalnie poważnych konsekwencjach.
• Zgodność z regulacjami: spełnia wymogi ASHRAE 15, EN 378 oraz dobrych praktyk F‑Gas — łatwiejsze audyty i spokój przy kontroli.
• Niższe koszty eksploatacji: NDIR z żywotnością do 5–7 lat i brak corocznych kalibracji w standardowych warunkach to mniej serwisu i mniej przestojów.
• Elastyczna integracja: sygnał 4–20 mA, wyjścia napięciowe i Modbus RTU — łatwość wdrożenia w istniejący BMS bez kosztownych modyfikacji.
• Natychmiastowa reakcja: lokalny alarm i przekaźnik pozwalają od razu wentylować i zabezpieczać przestrzeń, nawet zanim informacja trafi do systemów nadrzędnych.

Storytelling: gdy technologia naprawdę chroni

Wyobraź sobie nocną zmianę w maszynowni hotelu premium. Chiller na R514A pracuje cicho, zapewniając komfort setkom gości. Niespodziewanie, drobna nieszczelność. MGS‑250 rejestruje wzrost stężenia, wyświetlacz pokazuje wartości, buzzer uruchamia sygnał, a przekaźnik — system wyciągowy. W ciągu sekund powietrze jest wymieniane, a utrata czynnika ograniczona. Pracownik ochrony otrzymuje alert z BMS, lokalizuje źródło i w bezpiecznych warunkach rozpoczyna czynności serwisowe. Goście nie zauważają nawet, że właśnie technologia uratowała spokój i zdrowie.

Seria MGS‑250 — przegląd wybranych wariantów

Rodzina detektorów MGS-250 obejmuje konfiguracje z czujnikami chłodziwo-specyficznymi dla najpopularniejszych mediów (HFO, HFC, HCFC), a także wersję broadband do uogólnionej detekcji. Poniżej zestawienie przykładowych modeli z czujnikami IR prekalibrowanymi w fabryce.

Uwaga: oferta części i wariantów jest szeroka; powyższe pozycje prezentują logikę nazewnictwa i konfigurowalność serii. Zawsze dobieraj model do czynnika, geometrii pomieszczenia i wymagań normowych.

Ciekawostki i praktyczne wskazówki

• NDIR w MGS‑250 jest odporny na zakłócenia krzyżowe od gazów palnych i toksycznych oraz mniej czuły na wahania temperatury/wilgotności — to jeden z powodów, dla których detekcja chłodziw jest stabilna.
• Domyślna funkcja squelch ~75 ppm ogranicza „szum” przy bardzo niskich stężeniach, ułatwiając szybkie rozpoznanie rzeczywistego trendu w odczytach.
• Alarm opóźniony (0–15 min) bywa przydatny w strefach, gdzie chwilowe wahania nie wymagają interwencji — np. podczas odszraniania lub krótkich procedur serwisowych.
• Żywotność do 5–7 lat ogranicza częstotliwość serwisu; mimo to rekomendowane są okresowe testy funkcjonalne (bump test) dla weryfikacji reakcji alarmowych.

Akcesoria i części zamienne do MGS‑250

Integracja i architektura systemowa

MGS‑250 został zaprojektowany do pracy w scentralizowanych systemach detekcji. Połączenie Modbus RTU umożliwia wpięcie urządzenia w magistralę RS‑485 i odczyt wartości stężenia, statusów, progów alarmowych czy kodów błędów przez nadrzędny kontroler lub BMS. Dodatkowo wyjście 4–20 mA zapewnia prosty, niezależny tor sygnałowy do PLC lub modułu analogowego. Dzięki przekaźnikowi można bezpośrednio sterować wentylacją, lampą ostrzegawczą lub syreną, co pozwala zadziałać natychmiast, jeszcze zanim informacja zostanie przetworzona przez system nadrzędny.

Porównanie z innymi rozwiązaniami

• MGS‑250 vs detektory półprzewodnikowe: w odróżnieniu od czujników półprzewodnikowych (metal‑oxide), NDIR w MGS‑250 jest mniej podatny na wahania temperatury i wilgotności oraz krzyżowe interferencje od innych gazów. To przekłada się na stabilność i mniejszą liczbę fałszywych alarmów.
• MGS‑250 vs przenośne „sniffery” serwisowe: urządzenia ręczne (np. z oferty Testo, Inficon, Fieldpiece) są idealne do inspekcji punktowej, ale nie zapewniają ciągłej ochrony 24/7 ani integracji z BMS. MGS‑250 to stały wartownik przestrzeni.
• MGS‑250 vs MGS‑400 Series: rodzina MGS‑400 podnosi komfort instalacji (aplikacja mobilna, IP66, praca do ‑40 °C), ale MGS‑250 pozostaje ekonomicznym, sprawdzonym standardem tam, gdzie liczy się kompaktowy format, NDIR i pełen pakiet wyjść (analog + Modbus + przekaźnik) w atrakcyjnej konstrukcji.
• Konkurencja systemowa: rozwiązania innych marek do detekcji chłodziw (np. Honeywell, Crowcon, Emerson Copeland MRLDS) oferują różne warianty czujników i obudów. Siłą Bacharach / MSA Safety jest konsekwentne dostosowanie czujników do konkretnych mediów, długa żywotność NDIR i spójna integracja BMS/BAS, co ułatwia audyt bezpieczeństwa i zarządzanie ryzykiem.

Instalacja i najlepsze praktyki

• Dobór lokalizacji: montuj detektor na wysokości odpowiadającej kierunkom przepływu powietrza i dyfuzji czynnika. Dla R514A (niskociśnieniowy środek pracujący w chillerach) zwykle rekomenduje się montaż blisko potencjalnych źródeł wycieku (zawory, kolektory, uszczelnienia), przy zapewnieniu dostępu serwisowego.
• Magistrala RS‑485: pamiętaj o terminacji oraz jednolitych parametrach transmisji (baudrate, parzystość, bity stopu) w całym segmencie sieci.
• Wyjście 4–20 mA: skalowanie sygnału ustaw zgodnie z wymaganiami PLC/BMS; to niezawodny kanał do ciągłego trendowania i ustalania progów.
• Testy funkcjonalne: wykonuj okresowo bump test z mieszaniną wzorcową dla weryfikacji reakcji alarmowych; pamiętaj o zerowaniu po uruchomieniu i o czasie stabilizacji czujnika.
• Ochrona mechaniczna: w strefach z rozbryzgiem lub oblodzeniem rozważ osłonę bryzgową i odpowiednie prowadzenie kabli, aby zapewnić IP‑bezpieczeństwo całej instalacji.

Bezpieczeństwo i zgodność — więcej niż wymóg, to odpowiedzialność

Detektor wycieków MGS‑250 wspiera przestrzeganie zasad ASHRAE 15 i EN 378 (m.in. sygnalizacja, sterowanie wentylacją, informacja dla systemów nadrzędnych). W kontekście R514A, będącego czynnikiem B1, kluczowe jest szybkie wykrycie i natychmiastowa reakcja. Dzięki integracji z BMS możesz automatyzować scenariusze alarmowe: zamykanie stref, uruchamianie wentylacji, potwierdzanie alarmów i rejestrowanie zdarzeń do audytu.

Rekomendacja: dlaczego warto wybrać Bacharach / MSA Safety?

• Bezkompromisowa precyzja dzięki NDIR i czujnikom dedykowanym konkretnym mediom.
• Kompletna łączność: analog 4–20 mA + Modbus RTU + przekaźnik — gotowe do BMS/BAS i sterowania lokalnego.
• Długa żywotność sensorów i niski koszt utrzymania bez corocznych kalibracji w typowych warunkach.
• Zgodność z normami ASHRAE 15, EN 378 oraz praktykami F‑Gas — łatwiejsze audyty i raportowanie.
• Wsparcie techniczne i doświadczenie marki w branży HVAC/R, od pojedynczych punktów pomiarowych po sieci wielo‑strefowe.
