HGM‑MultiZone H3015‑5359 – monitor wycieków dwutlenku węgla (CO2), szesnaście stref, czułość od 1 ppm, 120–240 VAC

HGM‑MultiZone H3015‑5359 – aspiracyjny monitor wycieków dwutlenku węgla (CO₂) dla szesnastu stref, czułość od 1 ppm, zasilanie 120–240 VAC

MSA Bacharach HGM‑MultiZone (H3015‑5359) to najwyższa, 16‑strefowa wersja wielopunktowego systemu monitorowania wycieków CO₂, zaprojektowana specjalnie dla rozległych instalacji chłodniczych i procesów technologicznych opartych o R‑744. Sercem urządzenia jest precyzyjny tor NDIR (niedyspersyjna podczerwień) oraz aspiracja – monitor aktywnie pobiera próbki powietrza z końcówek umieszczonych bezpośrednio przy źródłach ryzyka (parowniki, zawory rozprężne, króćce serwisowe, kolektory), zamiast czekać aż gaz „napłynie” do czujnika. Ten wybór architektury przekłada się na wczesną detekcję, stabilną wiarygodność odczytów i mniej fałszywych alarmów w porównaniu z typowymi rozwiązaniami dyfuzyjnymi.

Wersja HGM‑MultiZone (H3015‑5359) obejmuje szesnaście niezależnych stref pomiarowych. Każda strefa ma własną linię aspiracyjną (próbka + wydech), a łączna długość przewodów na strefę może sięgać do 365 m (1200 ft) przy właściwej geometrii trasy. Typowy zakres pomiarowy CO₂ w rodzinie MultiZone wynosi 300–8 000 ppm, a rozdzielczość 1 ppm umożliwia precyzyjne trendowanie, audyt oraz budowę polityk bezpieczeństwa opartych na danych. W praktyce minimalny poziom detekcji dla CO₂ (MDL) wynosi około 10 ppm – natomiast dla gazów halogenowanych cała rodzina MultiZone osiąga czułość od 1 ppm, co świetnie obrazuje klasę i stabilność toru optycznego.

Co to za produkt i częścią jakiego systemu jest?

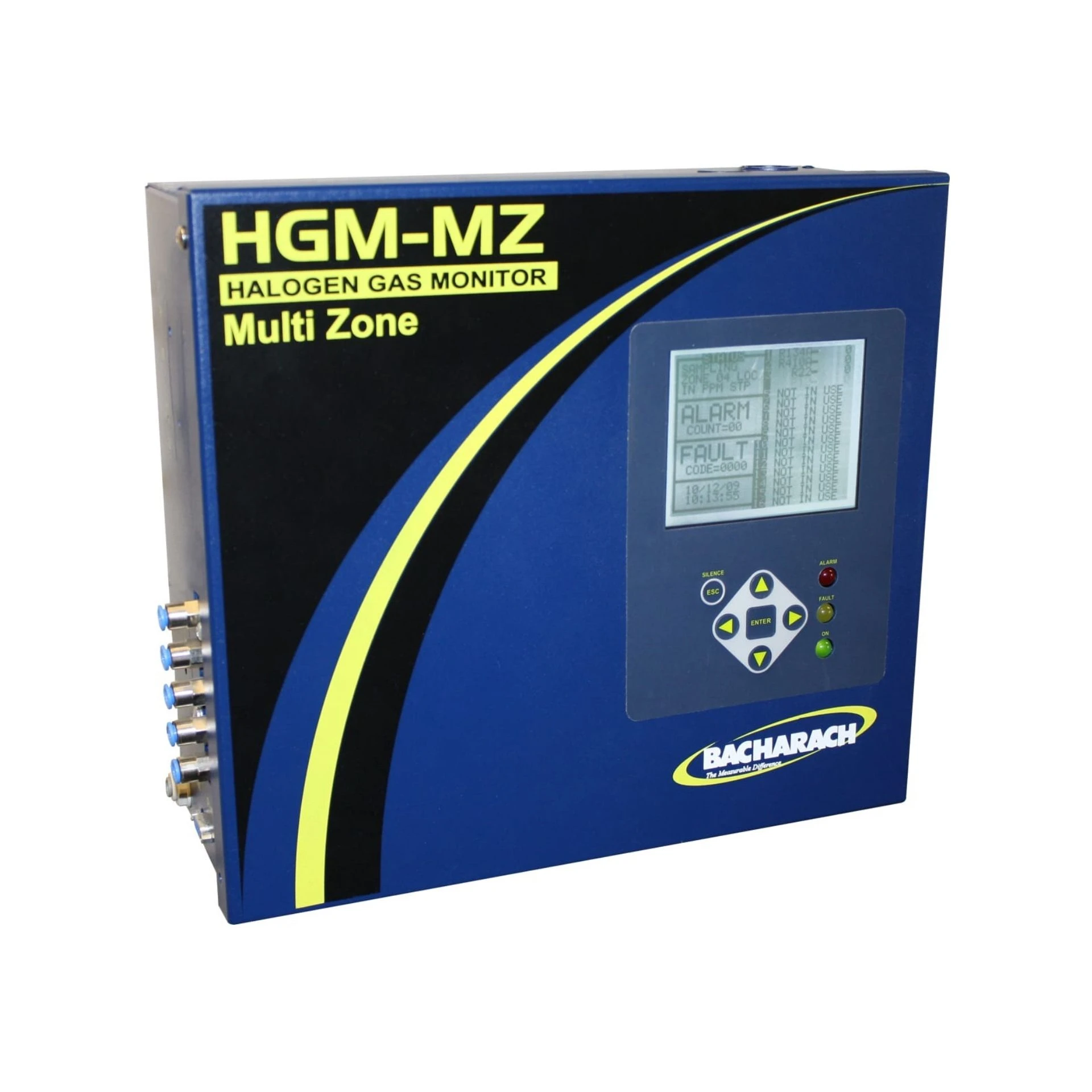

HGM‑MultiZone H3015‑5359 jest centralnym elementem ekosystemu MSA Bacharach do detekcji wycieków czynników chłodniczych w chłodnictwie komercyjnym i przemysłowym. Łączy wielostrefową aspirację z pomiarem NDIR oraz logiką sekwencyjną, aby w krótkim cyklu przejść po wszystkich strefach i dostarczyć jednoznaczne informacje o aktualnym stężeniu, trendzie i alarmach. Na froncie urządzenia znajdziesz czytelny graficzny LCD (z podświetleniem), diody LED (zasilanie/alarm/usterka) oraz sygnalizator akustyczny. Monitor gromadzi logi zdarzeń, wskazuje wartości szczytowe (peak hold) i wspiera audyt zgodności.

Jako komponent automatyki, HGM‑MultiZone komunikuje się z nadrzędnym BMS poprzez Modbus RS‑485 (standard), opcjonalne Dual 4–20 mA (kanał strefy + kanał wartości ppm) oraz dostępne moduły BACnet i LonWorks. Trzy konfigurowalne poziomy alarmowe (LEAK / SPILL / EVACUATION) oraz przekaźnik uszkodzenia pozwalają wyzwalać wentylację, syreny i lampy bądź odcięcia zgodnie z polityką bezpieczeństwa obiektu. To nie jest „tylko czujnik” – to koordynator bezpieczeństwa, który skraca czas między wykryciem a reakcją.

Do czego służy i jaką pełni funkcję?

Zadaniem HGM‑MultiZone (H3015‑5359) jest ciągłe, wielostrefowe monitorowanie dwutlenku węgla (R‑744), dostarczenie wczesnego ostrzeżenia i uruchomienie automatycznych działań przy przekroczeniach progów alarmowych. Aspiracja zapewnia, że końcówki poboru umieszczasz dokładnie tam, gdzie powstaje ryzyko – przy parownikach nad strefami kompletacji, na kolektorach, przy króćcach serwisowych czy zaworach rozprężnych. W efekcie detekcja następuje wcześniej, a lokalizacja strefy jest jednoznaczna: BMS i obsługa wiedzą, do którego punktu iść oraz co zrobić.

Najważniejsze korzyści – co zyskujesz?

• Aspiracja blisko źródła – monitor nie „czeka na gaz”; aktywnie pobiera próbkę tam, gdzie wyciek ma szansę pojawić się jako pierwszy.
• NDIR – niedyspersyjna podczerwień gwarantuje stabilność, selektywność i ogranicza wpływ gwałtownych zmian wilgotności lub temperatury.
• 16 stref w jednej jednostce – spójna logika alarmowa, mniej urządzeń do utrzymania, niższy nakład serwisowy na rozproszone ryzyko.
• Integracja – Modbus, 4–20 mA, BACnet/LonWorks; pełna współpraca z BMS i systemami nadrzędnymi.
• Niska konserwacja – automatyczne re‑zero, samodiagnostyka przepływu i filtracji; okresowa wymiana filtrów zamiast częstych kalibracji.
• Zgodność – wsparcie spełnienia ASHRAE 15, EN 378, polityk F‑gaz i wymagań dla R‑744.

Parametry techniczne – najistotniejsze informacje

• Technologia pomiaru: NDIR + aspiracja przez linię 1/4" (próbka + wydech).
• Zakres CO₂: typowo 300–8 000 ppm (rozdzielczość 1 ppm).
• Próg detekcji (CO₂): w praktyce ~10 ppm; dla halogenów w rodzinie – od 1 ppm.
• Liczba stref: 16 (HGM‑MultiZone H3015‑5359).
• Odległość aspiracyjna: do 365 m (1200 ft) łącznie na strefę (próbka + wydech), przy odpowiedniej geometrii trasy.
• I/O: 3 przekaźniki SPDT dla progów + 1 przekaźnik uszkodzenia; opcjonalna karta Dual 4–20 mA (kanał strefy + kanał ppm).
• Zasilanie: 100–240 VAC, 50/60 Hz.
• Interfejs: LCD z podświetleniem, diody LED, sygnał akustyczny; przycisk wyciszenia.

Rodzina CO₂‑MultiZone – idealne dopasowanie do skali obiektu

Poniższa tabela porównuje warianty liczby stref w serii CO₂‑MZ. Zachowujemy konwencję: pełna nazwa + numer w nawiasie.

Ciekawostki techniczne – „dlaczego to działa tak dobrze?”

• Aspiracja redukuje niepewność związaną z lokalnymi strugami powietrza – końcówka poboru jest tam, gdzie ryzyko, a nie „gdzie wygodnie”.
• NDIR mierzy absorpcję w pasmach charakterystycznych dla CO₂, zapewniając selektywność i stabilność wskazań w zmiennych warunkach.
• Logi i trendy ułatwiają audyt zgodności, ocenę „pełzających” mikro‑nieszczelności oraz projektowanie działań prewencyjnych.
• Re‑zero (automatyczne utrzymanie zera) ogranicza dryf i poprawia powtarzalność odczytów między cyklami.

Akcesoria i części zamienne do HGM‑MultiZone (H3015‑5359)

Poniższa tabela porządkuje akcesoria oraz elementy serwisowe najczęściej dobierane do wersji 16‑strefowej – od zdalnego wyświetlania po ochronę toru aspiracji i moduły elektroniki.

Wdrożenie – najlepsze praktyki projektowe

• Mapa ryzyka: umieść końcówki poboru przy parownikach nad strefami kompletacji, zaworach, kolektorach, króćcach serwisowych – tam, gdzie wyciek może pojawić się jako pierwszy.
• Geometria trasy: prowadź przewody możliwie krótką i prostą drogą; unikaj ostrych łuków; stosuj łagodne kolana i solidne uchwyty.
• Filtry: końcówki wyposaż w filtry końcowe i pułapki wilgoci, aby zabezpieczyć pompkę i IR‑bench przed pyłem i kondensatem.
• Progi alarmowe: dopasuj LEAK/SPILL/EVAC do procedur bezpieczeństwa oraz wymagań norm – zmapuj przekaźniki do wentylacji, syren i lamp.
• Integracja: wykorzystaj Modbus RS‑485 i rozważ Dual 4–20 mA oraz moduły BACnet/LonWorks – pełna wizualizacja i automatyczne akcje w BMS.

FAQ – najczęściej zadawane pytania

• Czy monitor mierzy tylko CO₂? – Wariant HGM‑MultiZone (H3015‑5359) jest dedykowany dla CO₂ (R‑744). W rodzinie MultiZone dostępne są też wersje dla halogenów i NH₃, co umożliwia przyjęcie spójnej strategii bezpieczeństwa w całym obiekcie.
• Jaka jest czułość? – Dla halogenów rodzina osiąga od 1 ppm; dla CO₂ przyjmuje się MDL ok. ~10 ppm z rozdzielczością 1 ppm i zakresem 300–8 000 ppm.
• Jak daleko można prowadzić linie? – Do 365 m (1200 ft) łącznie na strefę (próbka + wydech), przy odpowiedniej geometrii trasy i właściwym doborze średnic oraz kształtek.
• Jak wygląda integracja? – Standardowo Modbus RS‑485, opcjonalnie Dual 4–20 mA; dostępne BACnet i LonWorks – pełna współpraca z BMS.

Dlaczego właśnie HGM‑MultiZone (H3015‑5359)?

Bo w największych, rozległych obiektach liczy się skala pokrycia, wczesna lokalna detekcja i automatyczna reakcja. HGM‑MultiZone H3015‑5359 zapewnia 16 stref w jednym urządzeniu, aspirację „tuż przy źródle”, stabilność NDIR oraz pełną integrację. To realna redukcja ryzyka, krótsze czasy reakcji, mniej utraty czynnika i spokój operacyjny – każdego dnia.
