HGM‑MultiZone H3015‑5358 – monitor wycieków dwutlenku węgla (CO2), dwanaście stref, czułość od 1 ppm, 120–240 VAC

HGM‑MultiZone H3015‑5358 – aspiracyjny monitor wycieków dwutlenku węgla (CO₂) dla dwunastu stref, czułość od 1 ppm, zasilanie 120–240 VAC

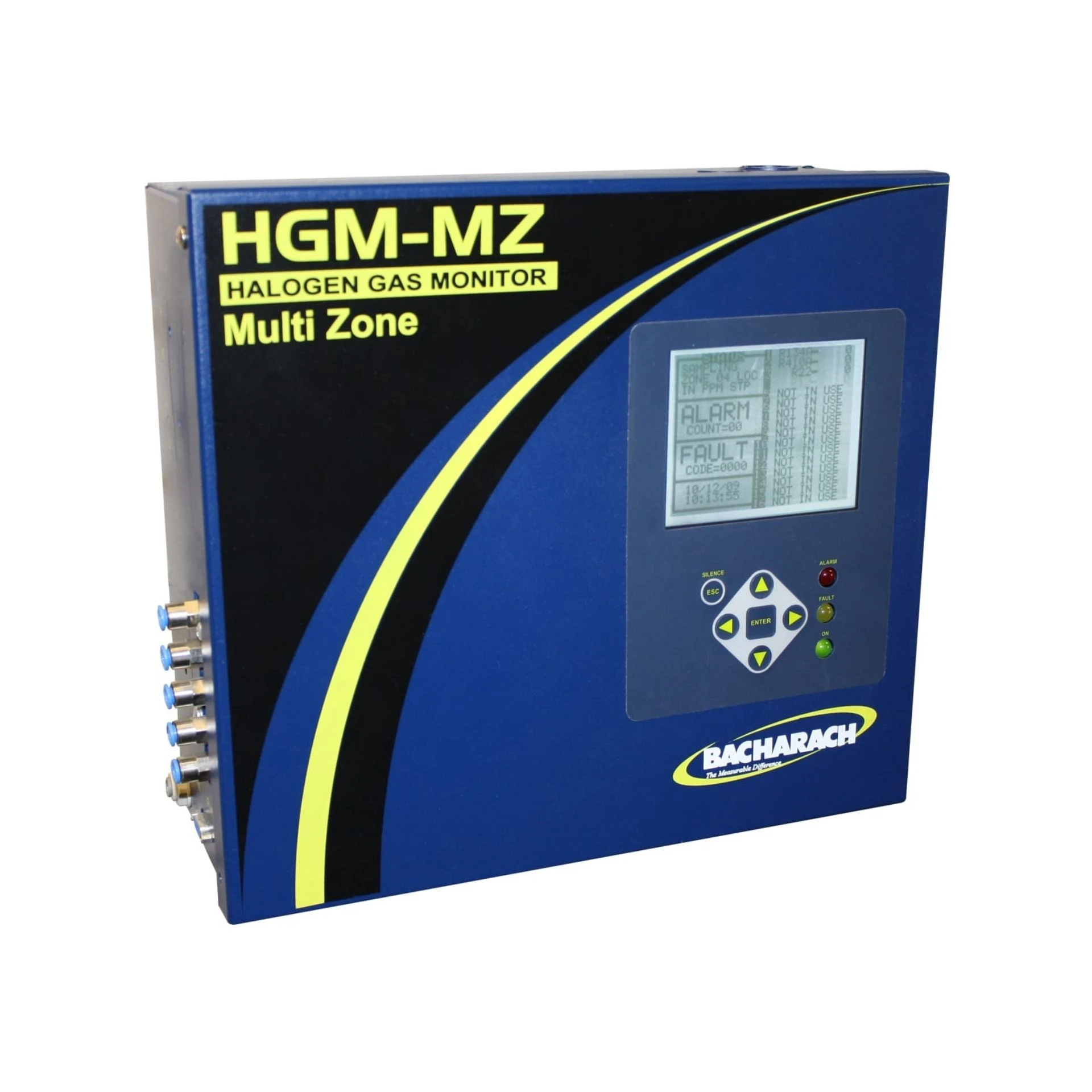

MSA Bacharach HGM‑MultiZone (H3015‑5358) to zaawansowany, wielostrefowy monitor wycieków CO₂ zaprojektowany do instalacji chłodniczych i procesów technologicznych, w których naturalny czynnik R‑744 musi być nieprzerwanie kontrolowany w wielu miejscach jednocześnie. Architektura aspiracyjna oraz czujnik NDIR (niedyspersyjna podczerwień) zapewniają wczesną detekcję i stabilną wiarygodność pomiarów – bo monitor nie czeka, aż gaz dotrze do sensora; on pobiera próbkę powietrza bezpośrednio z każdej strefy, gdzie ryzyko wycieku jest najwyższe (zawory rozprężne, króćce serwisowe, kolektory, parowniki).

Wariant HGM‑MultiZone H3015‑5358 obsługuje 12 stref w jednym urządzeniu, dzięki czemu idealnie dopasowuje się do rozproszonych obiektów – dużych maszynowni, komór mroźniczych, stref kompletacji, ramp przyjęć czy linii technologicznych z wykorzystaniem CO₂ (R‑744). Typowy zakres pomiarowy dla CO₂ w tej serii wynosi 300–8 000 ppm, z rozdzielczością 1 ppm dla precyzyjnego trendowania. Minimalny poziom detekcji (MDL) dla CO₂ w praktycznych wdrożeniach to wartości rzędu ~10 ppm, przy czym cała rodzina MultiZone oferuje czułość od 1 ppm dla gazów halogenowanych – co potwierdza klasę i precyzję toru IR. Aspiracja umożliwia długie trasy próbki: nawet do 365 m (1200 ft) łącznie na strefę (próbka + wydech), przy poprawnej geometrii prowadzenia przewodów.

Co to za produkt i częścią jakiego systemu jest?

HGM‑MultiZone jest centralnym elementem ekosystemu MSA Bacharach do detekcji wycieków w chłodnictwie i HVAC/R. Wykorzystuje aspiracyjne linie poboru, NDIR do analizy absorpcji w pasmach charakterystycznych dla CO₂ oraz logikę wielostrefową (round‑robin), aby sekwencyjnie próbować wszystkie strefy w krótkich cyklach. Na froncie znajdziesz podświetlany wyświetlacz graficzny LCD, diody LED (zasilanie/alarm/usterka) i sygnalizację akustyczną. Oprogramowanie prowadzi logi alarmów, wartości szczytowych i trendy – dane gotowe do audytu, raportowania i doskonalenia polityki bezpieczeństwa.

Jako element systemu automatyki budynkowej, monitor oferuje Modbus RS‑485 (standard) i opcjonalne wyjścia Dual 4–20 mA (strefa + wartość ppm). Dostępne są moduły BACnet oraz LonWorks, które ułatwiają integrację z BMS i systemami nadrzędnymi. Trzy konfigurowalne poziomy alarmowe (LEAK / SPILL / EVACUATION) plus przekaźnik uszkodzenia pozwalają wywołać zewnętrzne syreny/lampy, uruchomić wentylację i egzekwować procedury bezpieczeństwa – szybko i spójnie.

Do czego służy i jaką pełni funkcję?

HGM‑MultiZone (H3015‑5358) służy do ciągłej, wielopunktowej detekcji CO₂, łącząc wczesne wykrycie, lokalizację strefy i automatyczną reakcję. Aspiruje powietrze z 12 stref, porównuje wyniki z progami alarmowymi i steruje urządzeniami zewnętrznymi z poziomu przekaźników (wentylacja, sygnalizacja, odcięcia). Jednocześnie monitoruje zdrowie systemu (przepływ, stan filtrów, tor pomiarowy) i rejestruje dane dla inżynierów oraz służb utrzymania – tak, aby decyzje o prewencji były oparte na faktach, a nie na domysłach.

Najważniejsze korzyści – dlaczego warto?

• Aspiracja – końcówki poboru montujesz tuż przy źródle ryzyka; detekcja następuje wcześniej i jest jednoznaczna (wiemy, która strefa pokazuje wzrost).
• NDIR – niedyspersyjna podczerwień zapewnia stabilność i selektywność pomiaru, ograniczając wpływ wahań temperatury i wilgotności.
• 12 stref w jednej jednostce – mniej urządzeń do utrzymania, spójna logika alarmowa, niższy koszt obsługi rozproszonego ryzyka.
• Integracja – Modbus, 4–20 mA, BACnet/LonWorks; dane i sterowanie trafiają do BMS bez opóźnień.
• Niska konserwacja – automatyczny re‑zero, samodiagnostyka, okresowa wymiana filtrów; koniec z uciążliwymi kalibracjami.
• Zgodność – wsparcie wymogów ASHRAE 15, EN 378 i polityk F‑gaz oraz R‑744.

Parametry techniczne – w skrócie

• Technologia: NDIR (niedyspersyjna podczerwień), aspiracja przez linię 1/4".
• Zakres CO₂: typowo 300–8 000 ppm; rozdzielczość 1 ppm; MDL dla CO₂ w praktyce ok. ~10 ppm.
• Liczba stref: 12 (HGM‑MultiZone H3015‑5358).
• Odległość aspiracyjna: do 365 m (1200 ft) łącznie na strefę (próbka + wydech), przy poprawnej geometrii prowadzenia.
• I/O: 3 przekaźniki SPDT dla progów + 1 przekaźnik uszkodzenia; opcjonalna karta Dual 4–20 mA.
• Zasilanie: 100–240 VAC, 50/60 Hz.
• Interfejs: podświetlany LCD, diody LED, sygnalizacja akustyczna, przycisk wyciszenia.

Rodzina CO₂‑MultiZone – dobierz liczbę stref do obiektu

Seria CO₂‑MZ oferuje cztery podstawowe warianty liczby stref. Poniżej zestawienie – pamiętamy o zasadzie: pełna nazwa + numer w nawiasie.

Ciekawostki techniczne – dlaczego HGM‑MultiZone (H3015‑5358) jest skuteczny?

• Aspiracja skraca drogę gazu do toru pomiarowego – końcówka jest tuż przy źródle; to podejście znacząco przyspiesza wykrycie.
• NDIR analizuje charakterystyczne pasma CO₂, zapewniając selektywność i stabilność wskazań, a jednocześnie minimalizując wpływ zmiennych środowiskowych.
• Samodiagnostyka monitoruje przepływ i filtrację, a re‑zero utrzymuje stabilny punkt odniesienia – mniej dryfu, bardziej powtarzalne odczyty.
• Zasięg linii do 365 m na strefę ułatwia projektowanie w rozległych obiektach – przy zachowaniu krótkich cykli próbkowania.

Akcesoria i części zamienne do HGM‑MultiZone (H3015‑5358)

Odpowiednio dobrane elementy zwiększają niezawodność, upraszczają integrację i skracają serwis. Poniższa tabela przedstawia najczęściej wybierane akcesoria i części zamienne dla 12‑strefowego systemu.

Porównanie – aspiracja vs. dyfuzja, 12 stref vs. mniej

Wybór technologii i liczby stref zależy od geometrii obiektu, profilu ryzyka i oczekiwanej częstotliwości próbkowania. Poniżej porównanie, które ułatwia decyzję:

Konserwacja – harmonogram prosty i skuteczny

• Miesięcznie: test alarmów i sygnalizacji, kontrola końcówek poboru i filtrów.
• Kwartalnie: sprawdzenie czasów próbkowania, inspekcja pompki, przegląd logów i trendów – wychwycisz „pełzające” mikro‑nieszczelności.
• Rocznie: wymiana filtrów, przegląd modułów zasilania/komunikacji; aktualizacja progów alarmowych po zmianach w instalacji.

FAQ – najczęściej zadawane pytania

• Czy monitor wykrywa tylko CO₂? – Wariant HGM‑MultiZone (H3015‑5358) jest dedykowany dla CO₂ (R‑744). W rodzinie MultiZone są także wersje dla halogenów i NH₃, co pozwala przyjąć jednolitą strategię bezpieczeństwa w całym obiekcie.
• Jaka jest czułość? – Dla halogenów rodzina osiąga od 1 ppm; dla CO₂ praktyczny MDL to ok. ~10 ppm przy rozdzielczości 1 ppm i typowym zakresie 300–8 000 ppm.
• Jak daleko można prowadzić linie? – Do 365 m (1200 ft) łącznie (próbka + wydech) na strefę; odpowiednia geometria trasy skraca czasy cyklu.
• Jak wygląda integracja z BMS? – Standardowo Modbus RS‑485, opcjonalnie Dual 4–20 mA; dostępne BACnet i LonWorks dla pełnej współpracy.
