HGM‑MultiZone H3015‑5046 – monitor wycieków czynników chłodniczych, szesnaście stref, czułość od 1 ppm, 120–240 VAC

HGM‑MultiZone H3015‑5046 – monitor wycieków czynników chłodniczych dla szesnastu stref, czułość od 1 ppm, zasilanie 120–240 VAC

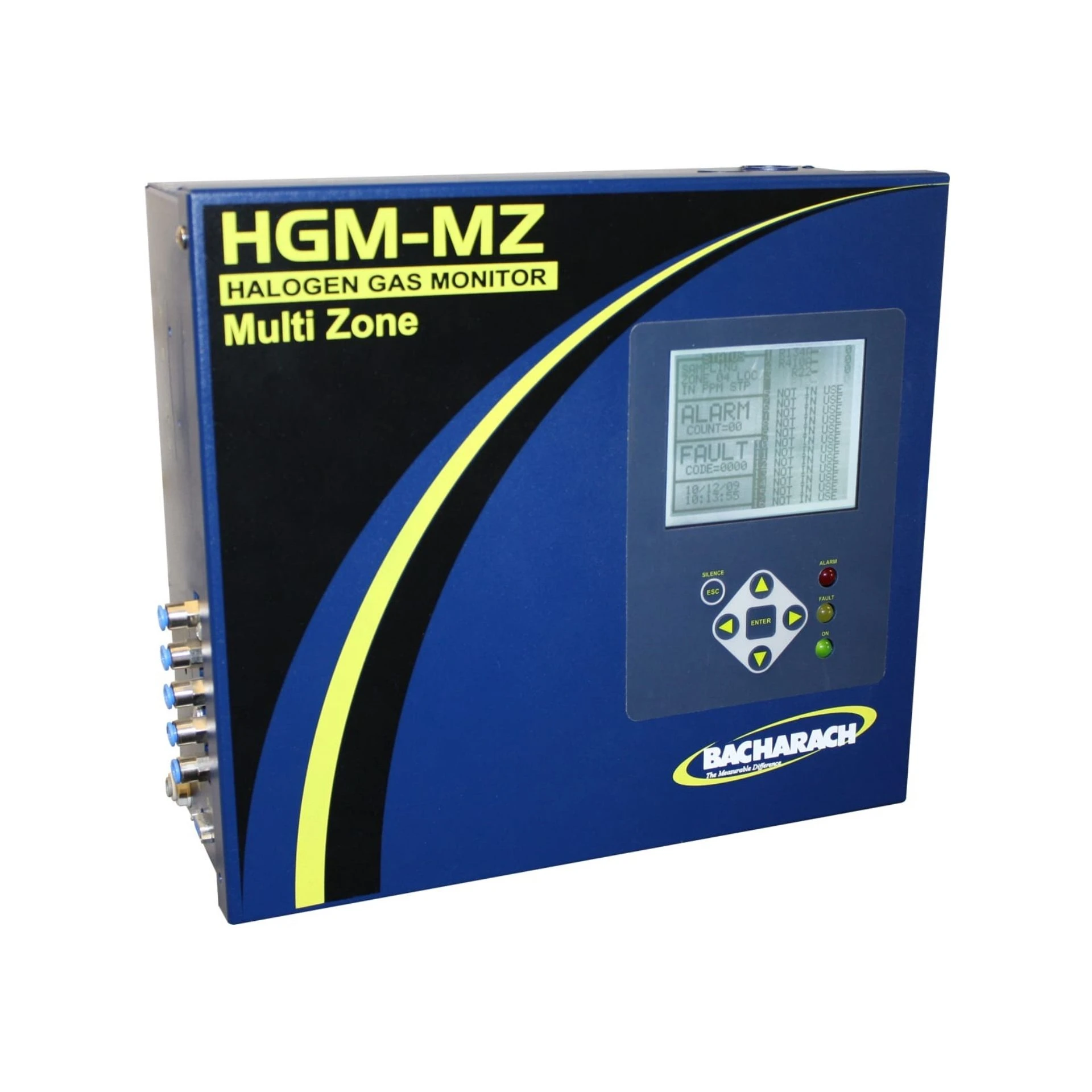

MSA Bacharach HGM‑MultiZone (H3015‑5046) to najbardziej pojemna wersja aspiracyjnego systemu detekcji wycieków tej serii – w konfiguracji standardowej obsługuje 16 niezależnych stref, dostarczając wczesną i powtarzalną detekcję czynników chłodniczych w całym obiekcie. Wykorzystuje niedyspersyjną podczerwień (NDIR) oraz pobór aspiracyjny przez linię 1/4", dzięki czemu końcówki poboru umieszczasz dokładnie przy źródłach ryzyka, a sam monitor – w miejscu bezpiecznym i wygodnym serwisowo. Minimalny poziom detekcji od 1 ppm czyni go prawdziwym „radarem” mikro‑wycieków, który chroni życie, ciągłość chłodzenia i budżet operacyjny – bo wcześnie wykryty wyciek to mniejsze straty czynnika, niższe rachunki i mniej stresu.

HGM‑MultiZone (H3015‑5046) jest częścią ekosystemu MSA Bacharach do monitorowania chłodnictwa i HVAC/R. Współpracuje z BMS/BAS poprzez pętlę 4–20 mA (karta opcjonalna) oraz komunikację Modbus; dostępne są również moduły BACnet i LonWorks. To czyni go centrum detekcji – z jednej strony zbiera dane trendu i alarmów, z drugiej wywołuje automatyczne reakcje (wentylacja, syreny, lampy, odcięcia), eliminując opóźnienia i ryzyko eskalacji zdarzeń.

Do czego służy i jaką pełni funkcję w systemie?

HGM‑MultiZone (H3015‑5046) to wielostrefowy monitor wycieków zaprojektowany do ciągłej kontroli halogenowanych czynników chłodniczych (CFC/HCFC/HFC/HFO) oraz halonów w rozległych instalacjach. Aspiracja przenosi próbkę powietrza z każdej strefy do komory pomiarowej IR, gdzie czujnik NDIR analizuje absorpcję w charakterystycznych pasmach. Dzięki temu pomiar jest precyzyjny i odporny na zakłócenia (przeciągi, lokalne strugi powietrza, chwilowe zmiany temperatury i wilgotności). System oferuje trzy poziomy alarmowe (LEAK / SPILL / EVACUATION) oraz przekaźnik uszkodzenia, a wszystkie zdarzenia są logowane z możliwością ich przeglądu na podświetlanym LCD i w nadrzędnym BMS.

To nie tylko „czujnik stężenia gazu”. HGM‑MultiZone w odmianie H3015‑5046 jest koordynatorem bezpieczeństwa: inicjuje wentylację awaryjną, steruje sygnalizacją optyczno‑akustyczną, a tam gdzie wymagają tego procedury – generuje odcięcia i komendy ewakuacyjne. W praktyce to warstwa, która „zamyka pętlę” – od wczesnego wykrycia po natychmiastową reakcję.

Kluczowe parametry techniczne

• Technologia: NDIR, pojedynczy przebieg optyczny.
• Minimalny poziom detekcji: od 1 ppm (gazy halogenowane).
• Zakres pomiarowy: 0–10 000 ppm.
• Liczba stref: 16 w konfiguracji standardowej (H3015‑5046).
• Odległość aspiracyjna: do 365 m (1200 ft) na strefę – łączna długość próbka+wydech, przy właściwej geometrii trasy.
• Alarmy i I/O: 3 przekaźniki SPDT dla progów LEAK/SPILL/EVAC + 1 przekaźnik uszkodzenia; opcjonalna karta Dual 4–20 mA (strefa + ppm).
• Zasilanie: 100–240 VAC, 50/60 Hz; typowy pobór mocy ~20–21 VA.
• Interfejs: LCD z podświetleniem, LED (zielona – praca, czerwona – alarm, żółta – usterka), sygnał akustyczny.

Rodzina HGM‑MultiZone – pełne pokrycie obiektu

Poniższa tabela prezentuje warianty serii HGM‑MultiZone, aby łatwo dobrać rozwiązanie do skali instalacji. Zachowujemy konwencję: pełna nazwa + numer modelu w nawiasie.

Gdzie HGM‑MultiZone (H3015‑5046) robi największą różnicę?

• Retail spożywczy – strefy racks, komory, alejki sprzedaży, rampy przyjęć, chłodnie wysokiego składowania; 16 stref to elastyczne pokrycie ryzyka.
• Logistyka chłodnicza – obiekty rozległe z wieloma liniami aspiracyjnymi i licznymi połączeniami serwisowymi.
• Farmacja i produkcja – krytyczne procesy, strefy czyste, konieczność szybkiej reakcji i pełnej zgodności z normami.
• Maszynownie i węzły – chillerownie, sprężarkownie, kolektory; aspiracja „doprowadza” próbkę z miejsc, gdzie wyciek powstaje.

Ciekawostki techniczne – szczegóły, które procentują

• Aspiracja zamiast dyfuzji: końcówki poboru montujesz tuż przy źródłach ryzyka – czujnik nie czeka na gaz, lecz aktywnie go zbiera.
• Odporność NDIR: metoda IR ogranicza fałszywe alarmy powodowane nagłymi zmianami temperatury i wilgotności.
• Samodiagnostyka: stała kontrola przepływu, stanu filtrów i pompki; logowanie alarmów i usterek – gotowe do audytu.
• Re‑zero: automatyczne utrzymanie punktu zerowego; stabilne wskazania, mniej ręcznej ingerencji.
• Długie trasy: łącznie do 365 m na strefę (próbka + wydech); przy poprawnej geometrii linii wciąż uzyskasz krótkie czasy próbkowania.

Akcesoria i części zamienne do HGM‑MultiZone (H3015‑5046)

Aby utrzymać najwyższą niezawodność i tempo reakcji, warto dobrać właściwe akcesoria oraz elementy serwisowe. Poniższa tabela obejmuje najczęściej stosowane pozycje (wersje, które rozszerzają funkcjonalność, ułatwiają integrację, chronią tor aspiracji i skracają serwis).

Porównanie z innymi rozwiązaniami

Poniżej zestawienie HGM‑MultiZone (H3015‑5046) z alternatywami spotykanymi w chłodnictwie i HVAC/R. Wybór zależy od geometrii obiektu, profilu ryzyka i wymogów regulacyjnych.

Storytelling: „Szesnaście stref. Jedna decyzja.”

Duże centrum dystrybucji żywności, końcówka kwartału. HGM‑MultiZone (H3015‑5046) monitoruje regały, komory, rampy i maszynownię. O 02:17 na ekranie BMS pojawia się dyskretny trend: 2 ppm w strefie „Komora 6”, po chwili 3 ppm, a później krótkie „uspokojenie”. Alarm LEAK uruchamia wentylację lokalną, lampy ostrzegawcze na korytarzu i wysyła powiadomienie. Technik śledzi końcówkę linii poboru – parownik przy regale, delikatny „szron” wokół króćca. Dokręcenie obejmy, czyszczenie powierzchni, test powrotny. Trend wraca do 0–1 ppm i pozostaje stabilny. Produkty nie tracą chłodu, personel pracuje spokojnie, a menedżer obiektu notuje: „gdy stawka jest wysoka, monitor wycieków czynników chłodniczych musi mówić wcześniejszym językiem”. Jedna decyzja o aspiracyjnej architekturze i szesnaście stref pod opieką – to różnica między incydentem a problemem.

Projektowanie i wdrożenie – praktyczne wskazówki

• Mapa ryzyka: zidentyfikuj strefy o największym prawdopodobieństwie nieszczelności – zawory rozprężne, króćce serwisowe, kolektory, sprężarki, parowniki nad strefami kompletacji.
• Trasy aspiracyjne: prowadź przewody jak najkrótszą i najprostszą drogą; unikaj ostrych łuków, stosuj „łagodne” kolana, zabezpieczaj mechanicznie.
• Filtry: montuj filtry końcowe i pułapki wilgoci – tanie elementy, które chronią IR‑bench i pompę, stabilizując czasy próbkowania.
• Alarmy: dopasuj progi LEAK/SPILL/EVAC do polityki bezpieczeństwa i norm; zmapuj przekaźniki do wentylacji, syren, lamp i odcięć.
• Integracja: wykorzystaj 4–20 mA i komunikację Modbus/BACnet/LonWorks do pełnej wizualizacji i automatycznych akcji; rozważ MZ‑RD dla komfortu obsługi.

Plan utrzymania – co i kiedy?

• Miesięcznie: szybka inspekcja linii, test sygnałów alarmowych, kontrola filtrów końcowych.
• Kwartalnie: weryfikacja czasów próbkowania i pracy pompki, przegląd logów i trendów – wychwycisz „pełzające” mikro‑wycieki.
• Rocznie: wymiana filtrów, przegląd modułów zasilania, aktualizacja progów alarmowych po zmianach w układzie chłodniczym.
• Po modernizacjach: dostosuj lokalizacje końcówek poboru oraz parametry stref.
