HGM‑MultiZone H3015‑5045 – monitor wycieków czynników chłodniczych, dwanaście stref, czułość od 1 ppm, 120–240 VAC

HGM‑MultiZone H3015‑5045 – profesjonalny, aspiracyjny monitor wycieków czynników chłodniczych dla dwunastu stref z czułością od 1 ppm i zasilaniem 120–240 VAC

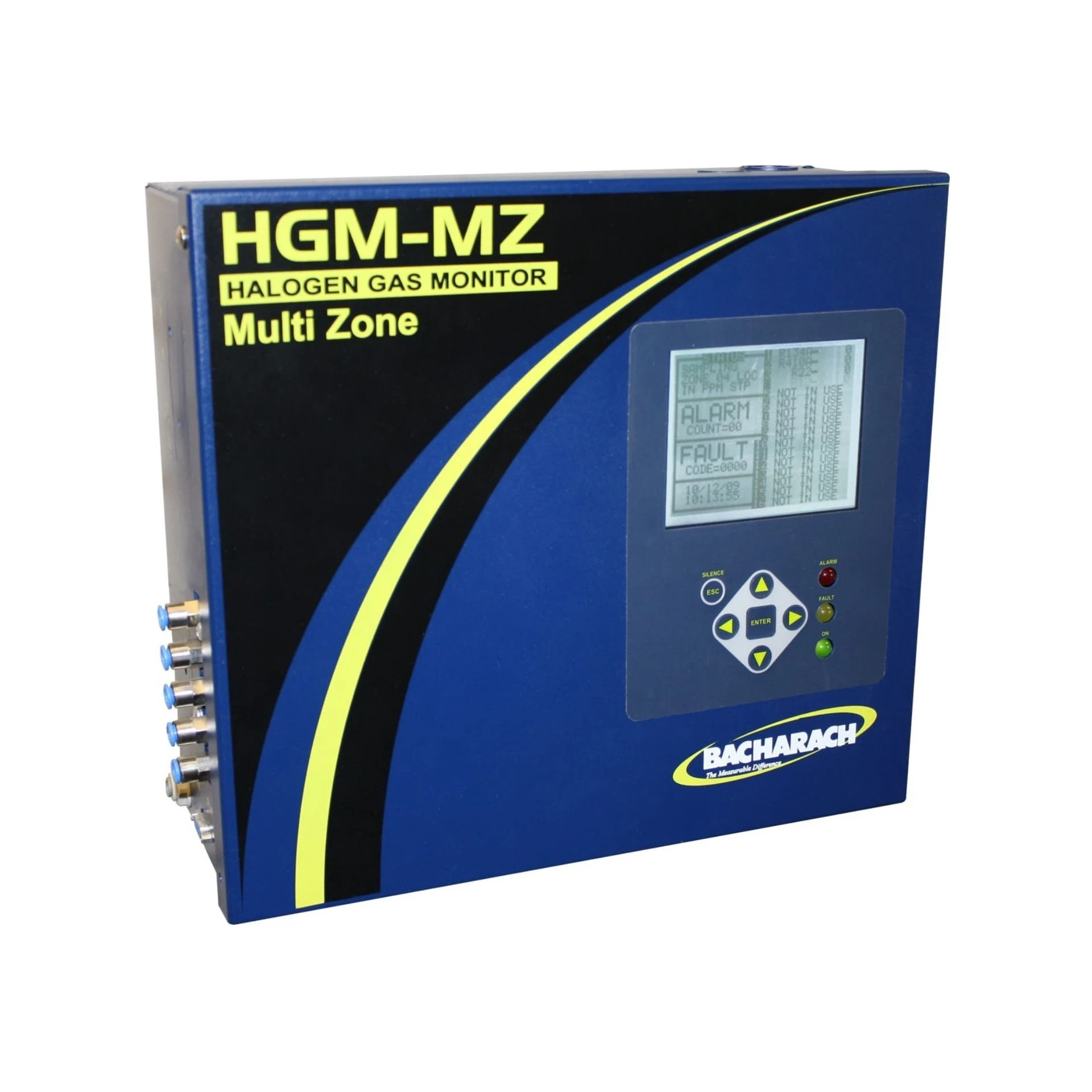

MSA Bacharach HGM‑MultiZone (H3015‑5045) to zaawansowany technologicznie system detekcji wycieków dedykowany do nadzoru rozległych instalacji chłodniczych, w których potrzeba jednoczesnej kontroli wielu obszarów. W standardzie obsługuje on 12 niezależnych stref, co czyni go naturalnym sercem ochrony w supermarketach, centrach dystrybucyjnych, przemyśle spożywczym i farmaceutycznym, a także w maszynowniach chillerów i węzłach HVAC/R. Konstrukcja oparta na niedyspersyjnej podczerwieni (NDIR) oraz aspiracyjnym poborze próbki zapewnia wczesne wykrywanie nawet mikro‑wycieków z minimalnym poziomem detekcji od 1 ppm, co realnie przekłada się na ochronę życia i zdrowia ludzi, utrzymanie ciągłości chłodzenia oraz spełnienie wymagań regulacyjnych.

Jako część ekosystemu MSA Bacharach, HGM‑MultiZone (H3015‑5045) integruje się z BMS/BAS poprzez standardową pętlę 4–20 mA i komunikację szeregową (np. Modbus, opcjonalnie BACnet i LonWorks), współpracuje z zdalnymi wyświetlaczami MZ‑RD, a dzięki aspiracji pozwala umieścić jednostkę w miejscu bezpiecznym, prowadząc końcówki poboru do rzeczywiście krytycznych punktów w strefach ryzyka – przy parownikach, sprężarkach, kolektorach i zaworach rozprężnych.

Co to za produkt i jaką funkcję pełni?

HGM‑MultiZone (H3015‑5045) to wielostrefowy monitor wycieków z aspiracyjnym poborem, który cyklicznie „odwiedza” maksymalnie 12 stref, zasysając próbki powietrza przez linię 1/4" i kierując je do wewnętrznego toru pomiarowego IR. W komorze pomiarowej czujnik NDIR analizuje absorpcję promieniowania w pasmach charakterystycznych dla docelowych gazów, dzięki czemu układ jest odporny na typowe zakłócenia (nagłe zmiany wilgotności/temperatury czy lokalne strugi powietrza). Wynik pomiaru trafia na podświetlany LCD, do BMS, a przy przekroczeniu progów – na przekaźniki SPDT uruchamiające wentylację, syreny i lampy ostrzegawcze. W pamięci urządzenia zapisywane są alarmy i trendy, co ułatwia audyt zgodności i prewencję.

Oprócz gromadzenia danych i alarmowania, HGM‑MultiZone pełni kluczową rolę w automatycznym reagowaniu – steruje wentylacją awaryjną, może aktywować odcięcia oraz włączyć procedury ewakuacyjne zgodne z polityką bezpieczeństwa. To nie jest „kolejny czujnik” – to koordynator działań ochronnych, który umożliwia szybkie i zautomatyzowane przeciwdziałanie ryzyku.

Najważniejsze korzyści – dlaczego warto wybrać HGM‑MultiZone (H3015‑5045)

• Wczesna detekcja od 1 ppm – wykrywa mikro‑wycieki zanim staną się realnym zagrożeniem dla ludzi i infrastruktury.
• Dwunastostrefowy nadzór – jeden system obejmuje rozległe obszary; mniej urządzeń, spójna logika alarmowa, niższy koszt eksploatacji całej sieci detekcji.
• Aspiracja – końcówki poboru umieszczasz tuż przy źródle ryzyka; czujnik nie czeka na gaz, tylko aktywnie go szuka.
• Integracja z BMS – dane trafiają do wizualizacji trendów, raportów zgodności i automatycznych akcji (wentylacja, odcięcia, powiadomienia).
• Minimalna konserwacja – długowieczny NDIR, automatyczne utrzymanie „zera”, okresowe przeglądy filtrów i linii; bez uciążliwych cykli kalibracji.
• Zgodność i bezpieczeństwo – wsparcie realizacji wymagań ASHRAE 15, EN 378 i polityk redukcji emisji F‑gazów.

Parametry techniczne (w skrócie)

• Technologia: NDIR, pojedynczy przebieg optyczny.
• Minimalny poziom detekcji: od 1 ppm dla gazów halogenowanych.
• Zakres pomiarowy: 0–10 000 ppm (halogenowane czynniki chłodnicze).
• Strefy: 12 w standardzie (H3015‑5045).
• Odległość linii: łącznie do 365 m (1200 ft) próbka+wydech na strefę – przy właściwej geometrii trasy.
• I/O: 3 przekaźniki SPDT (progi stężenia) + 1 przekaźnik uszkodzenia; opcjonalna karta podwójnych 4–20 mA.
• Zasilanie: 100–240 VAC, 50/60 Hz.
• Interfejs: LCD z podświetleniem, diody LED statusu, sygnalizacja akustyczna.

Rodzina HGM‑MultiZone – dobierz liczbę stref do potrzeb

HGM‑MultiZone oferowany jest w kilku wariantach. Dzięki temu już na starcie dobierasz konfigurację do skali obiektu, a wraz z rozwojem instalacji możesz sięgnąć po rozszerzenia. Poniżej zestawienie najpopularniejszych modeli:

Ciekawostki techniczne – „dlaczego działa tak dobrze?”

• Aspiracja zamiast dyfuzji – końcówka linii poboru jest tam, gdzie powstaje ryzyko; gaz nie musi „szukać” czujnika, czujnik szuka gazu.
• Stabilny IR‑bench (NDIR) – odporność na szybkie zmiany warunków środowiskowych; mniej fałszywych alarmów.
• Samodiagnostyka – kontrola przepływu, stanu filtrów i pompki; rejestr zdarzeń ułatwia utrzymanie ruchu.
• Re‑zero – automatyczne utrzymywanie punktu zerowego; stabilne wskazania w szerokim zakresie temperatur.
• Modułowość – dostępne karty 4–20 mA, moduły BACnet/LonWorks, MZ‑RD do zdalnego sterowania.

Akcesoria i części zamienne do HGM‑MultiZone (H3015‑5045)

Odpowiednio dobrane akcesoria i części serwisowe zwiększają niezawodność oraz skracają czasy reakcji. Oto rekomendowana lista dla modelu dwunastostrefowego:

Porównanie z innymi podejściami do detekcji

Wybór technologii i architektury detekcji zależy od rozkładu ryzyka, geometrii obiektu oraz wymogów regulacyjnych. Poniżej porównanie HGM‑MultiZone (H3015‑5045) z popularnymi alternatywami:

Storytelling: „Linia, która uratowała sezon”

Sobota, tuż przed długim weekendem. Centrum dystrybucji żywności – 12 stref nadzorowanych przez HGM‑MultiZone (H3015‑5045). System wykazał powolny wzrost do 3–4 ppm w strefie „Rampa Wschodnia”, potem krótkie uspokojenie, znów 5 ppm. Alarm LEAK automatycznie podbił wentylację lokalną i wysłał powiadomienie do dyspozytorni. Technik ruszył śladem końcówki poboru – przy parowniku, tuż obok króćca serwisowego, zauważył delikatny „szron” i poczuł subtelny zapach rozpuszczalnika z serwisu. Dokręcenie obejmy, czyszczenie króćca, test powrotny – w dzienniku zdarzeń pojawił się wpis, a towar nie stracił ani minuty chłodzenia. W weekend nikt nie odczuł skutków incydentu, a menedżer logistyki powiedział wprost: „Ta jedna linia próbkowania i czujnik NDIR właśnie uratowały nam sezon”.

Bezpieczeństwo ludzi, ciągłość chłodzenia i zgodność regulacyjna to filary nowoczesnej gospodarki chłodniczej. HGM‑MultiZone (H3015‑5045) łączy je w jednym, spójnym rozwiązaniu: wczesna detekcja (od 1 ppm), 12 stref pod nadzorem, aspiracja do źródła ryzyka, automatyczne działania i czytelna integracja z BMS. To inwestycja, która zwraca się nie tylko w oszczędności czynnika i energii, ale przede wszystkim – w spokoju operacyjnym i ochronie życia. Jeśli zarządzasz obiektem z wieloma obiegami chłodniczymi, a ryzyko jest rozproszone w kilkunastu miejscach, wybierz HGM‑MultiZone (H3015‑5045). Otrzymujesz dwunastostrefowy, precyzyjny monitor wycieków czynników chłodniczych, który chroni życie, upraszcza zgodność i ułatwia automatyzację. To rozwiązanie dla profesjonalistów, którzy chcą działać przewidywalnie i odpowiedzialnie – nie „kiedy już się wydarzy”, ale zanim.
