AGM‑MultiZone H3015‑5048 – monitor wycieków amoniaku (NH3), osiem stref, czułość od 1 ppm, 120–240 VAC

AGM‑MultiZone H3015‑5048 – aspiracyjny monitor wycieków amoniaku (NH₃) dla ośmiu stref, czułość od 1 ppm w rodzinie, zasilanie 120–240 VAC

MSA Bacharach AGM‑MultiZone (H3015‑5048) to zaawansowany, wielostrefowy monitor wycieków amoniaku zaprojektowany dla obiektów, w których R‑717 wymaga jednoczesnej, wiarygodnej kontroli w wielu punktach ryzyka. Urządzenie łączy aspiracyjny pobór próbki z precyzyjną analizą NDIR (niedyspersyjna podczerwień), dzięki czemu próbki powietrza są dostarczane z dokładnie wskazanych lokalizacji – przy parownikach, zaworach rozprężnych, kolektorach czy króćcach serwisowych – prosto do komory pomiarowej. Taka architektura zapewnia wczesną detekcję, jednoznaczną lokalizację zdarzenia i mniej fałszywych alarmów, co ma kluczowe znaczenie dla ochrony życia i ciągłości chłodzenia.

Wersja AGM‑MultiZone (H3015‑5048) obsługuje osiem niezależnych stref, pracując w sekwencji round‑robin z krótko wyznaczonymi czasami próbkowania. Typowy zakres pomiarowy dla NH₃ wynosi 25–10 000 ppm przy rozdzielczości 1 ppm, a praktyczny minimalny poziom detekcji to ~25 ppm (rodzina MultiZone oferuje czułość od 1 ppm dla gazów halogenowanych, co obrazuje klasę zastosowanej technologii). Dla amoniaku zalecana łączna długość linii aspiracyjnych (próbka + wydech) wynosi do ~150 m (500 ft) na strefę, co wystarcza do objęcia rozległych maszynowni i stref technologicznych przy zachowaniu szybkiej reakcji na zmiany stężeń.

Co to za produkt i częścią jakiego systemu jest?

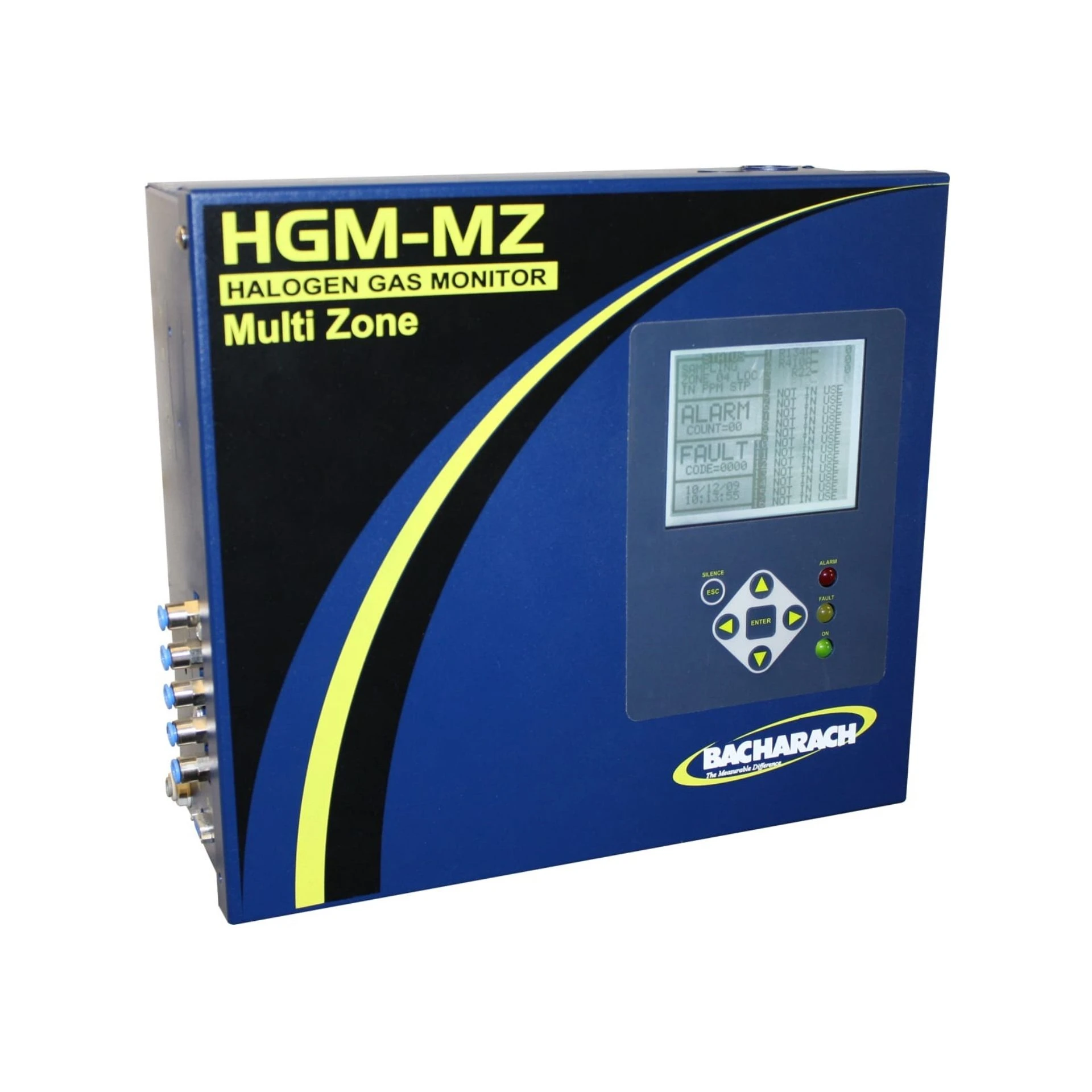

AGM‑MultiZone należy do ekosystemu MSA Bacharach – rodziny aspiracyjnych monitorów wycieków, obejmującej także HGM‑MultiZone (halogeny) i CO₂‑MultiZone (dwutlenek węgla). Wszystkie warianty dzielą to samo DNA: wysokowydajną pompę, odporny na zakłócenia tor NDIR, logikę trzech progów alarmowych (LEAK / SPILL / EVACUATION), przekaźnik uszkodzenia oraz integrację z BMS poprzez Modbus RS‑485, opcjonalne Dual 4–20 mA i moduły BACnet/LonWorks. Na froncie znajdziesz podświetlany, graficzny LCD oraz diody LED (zasilanie/alarm/usterka) i sygnalizator akustyczny; wewnątrz – logi zdarzeń, trend oraz wartości szczytowe, gotowe do audytu i analizy prewencyjnej.

Do czego służy i jaką funkcję pełni?

AGM‑MultiZone (H3015‑5048) to koordynator bezpieczeństwa dla obiektów pracujących na NH₃ (R‑717). Jedno urządzenie nadzoruje osiem stref, pobierając próbki tam, gdzie ryzyko pojawia się jako pierwsze, a następnie steruje reakcją poprzez przekaźniki: uruchamia wentylację awaryjną, lampy ostrzegawcze, syreny, a w scenariuszu EVAC – wspiera ewakuację. Dla zespołu utrzymania ruchu tak skonstruowany system oznacza krótszy czas między alarmem a działaniem, czytelne wskazanie „która strefa” i gdzie dokładnie znajduje się końcówka poboru, a w konsekwencji – szybszy powrót do normalnej pracy.

Parametry techniczne – najistotniejsze informacje

• Technologia: NDIR, aspiracja przez linię 1/4" (próbka + wydech).
• Medium: NH₃ (R‑717); typowy zakres 25–10 000 ppm, rozdzielczość 1 ppm, MDL praktyczny ~25 ppm.
• Liczba stref: 8 (AGM‑MultiZone H3015‑5048), w rodzinie dostępne 4/12/16 stref.
• Zasięg linii: do ~150 m (500 ft) łącznie na strefę (próbka + wydech) dla NH₃; krótka i prosta geometria = szybszy cykl.
• I/O: 3 przekaźniki SPDT (LEAK/SPILL/EVAC) + 1 przekaźnik uszkodzenia; Modbus RS‑485; opcjonalna karta Dual 4–20 mA.
• Zasilanie: 100–240 VAC, 50/60 Hz.
• Interfejs: podświetlany LCD, diody LED, sygnalizator akustyczny; logi i trend do audytu.

Rodzina AGM‑MultiZone – dopasuj skalę do obiektu

W poniższej tabeli zestawiono podstawowe warianty liczby stref w serii AGM‑MultiZone. Stosujemy zasadę: pełna nazwa produktu + numer w nawiasie.

Ciekawostki techniczne – „dlaczego to działa znakomicie?”

• Aspiracja eliminuje przypadkowość ruchów powietrza: końcówka poboru jest dokładnie przy źródle ryzyka, więc wykrycie następuje wcześnie i precyzyjnie.
• NDIR mierzy absorpcję w pasmach charakterystycznych dla NH₃, co zapewnia selektywność i odporność na nagłe zmiany wilgotności/temperatury.
• Samodiagnostyka kontroluje przepływ i stan filtrów; automatyczny re‑zero ogranicza dryf i gwarantuje powtarzalność odczytów.
• Współpraca z BMS – Modbus (standard), opcjonalnie Dual 4–20 mA, BACnet, LonWorks – spójna wizualizacja i automatyczne scenariusze reakcji.

Akcesoria i części zamienne – zestaw rekomendowany

Dobór właściwych akcesoriów skraca czas reakcji, minimalizuje ryzyko przestojów i utrzymuje stabilność pomiaru. Poniższa tabela prezentuje najczęściej wybierane elementy do AGM‑MultiZone (H3015‑5048). Minimalizujemy użycie samych numerów – podajemy pełną nazwę produktu + numer w nawiasie.

Porównanie – aspiracja vs. dyfuzja, 8 stref vs. alternatywy

Wybór technologii i liczby stref zależy od geometrii obiektu, natężenia ruchu powietrza, liczby potencjalnych źródeł wycieku oraz wymogów zgodności. Zestawienie ułatwi dopasowanie rozwiązania do realiów zakładu:

Wdrożenie – rekomendacje projektowe dla R‑717

• Mapa ryzyka: zidentyfikuj i oznacz parowniki, zawory rozprężne, kolektory, króćce serwisowe; tu umieść końcówki poboru.
• Geometria tras: prowadź przewody najkrótszą i najprostszą drogą; unikaj ostrych łuków; stosuj łagodne kolana i solidne uchwyty.
• Filtracja: używaj filtrów końcowych i pułapek wilgoci; chronią pompę i tor NDIR, stabilizując czasy próbkowania.
• Progi alarmów: skonfiguruj LEAK/SPILL/EVAC pod politykę HSE oraz EN 378; zmapuj przekaźniki do wentylacji, syren i lamp.
• Integracja: wykorzystaj Modbus; rozważ Dual 4–20 mA i moduły BACnet/LonWorks dla pełnej automatyzacji reakcji w BMS.

FAQ – najczęściej zadawane pytania

• Czy monitor mierzy tylko NH₃? – Wariant AGM‑MultiZone (H3015‑5048) jest dedykowany dla amoniaku. W rodzinie MultiZone dostępne są też wersje dla halogenów i CO₂, co umożliwia spójną strategię bezpieczeństwa w obiekcie z różnymi mediami.
• Jaka jest czułość? – Rodzina MultiZone osiąga od 1 ppm dla halogenów; w przypadku NH₃ przyjmuje się praktyczny MDL ~25 ppm i rozdzielczość 1 ppm w typowym zakresie 25–10 000 ppm.
• Jaki zasięg linii? – Dla NH₃ rekomenduje się ~150 m (500 ft) łącznie na strefę (próbka + wydech); właściwa geometria trasy zapewnia szybkie cykle próbkowania.
• Jak wygląda integracja z BMS? – Modbus RS‑485 w standardzie; opcjonalne Dual 4–20 mA i moduły BACnet/LonWorks dla pełnej współpracy.
